故障现象：开机后待机红灯亮，用遥控器二次开机后红灯变绿灯，有高压启动声，约3s后绿灯变为红灯，再次进入待机状态。
    分析检修：开盖检查，元件无明显烧坏迹象。开机时将耳朵靠近偏转线圈，可以听见50Hz的“哼哼”声；连续多次开机在回到待机状态时，屏幕上瞬间闪现满屏的白光栅（因为反复开机显像管灯丝被加热了，所以能短时出现白光栅）。综合这些现象，判断该机电源、CPU（IX0101SEZZ）控制系统、行场扫描电路基本正常，故障应是保护电路动作引起的。
    该机在以下三种情况下均会启动保护电路：（1）CPU的①脚接行反馈脉冲，②脚接场反馈脉冲，若这两种脉冲任一消失，保护启动；（2）CPU的30脚（PRO）通过外接检测电路检测各路电压，当该脚电压低于2.5V时启动保护；（3）CPU总线检测，如果总线脉冲信号不正常会启动保护。

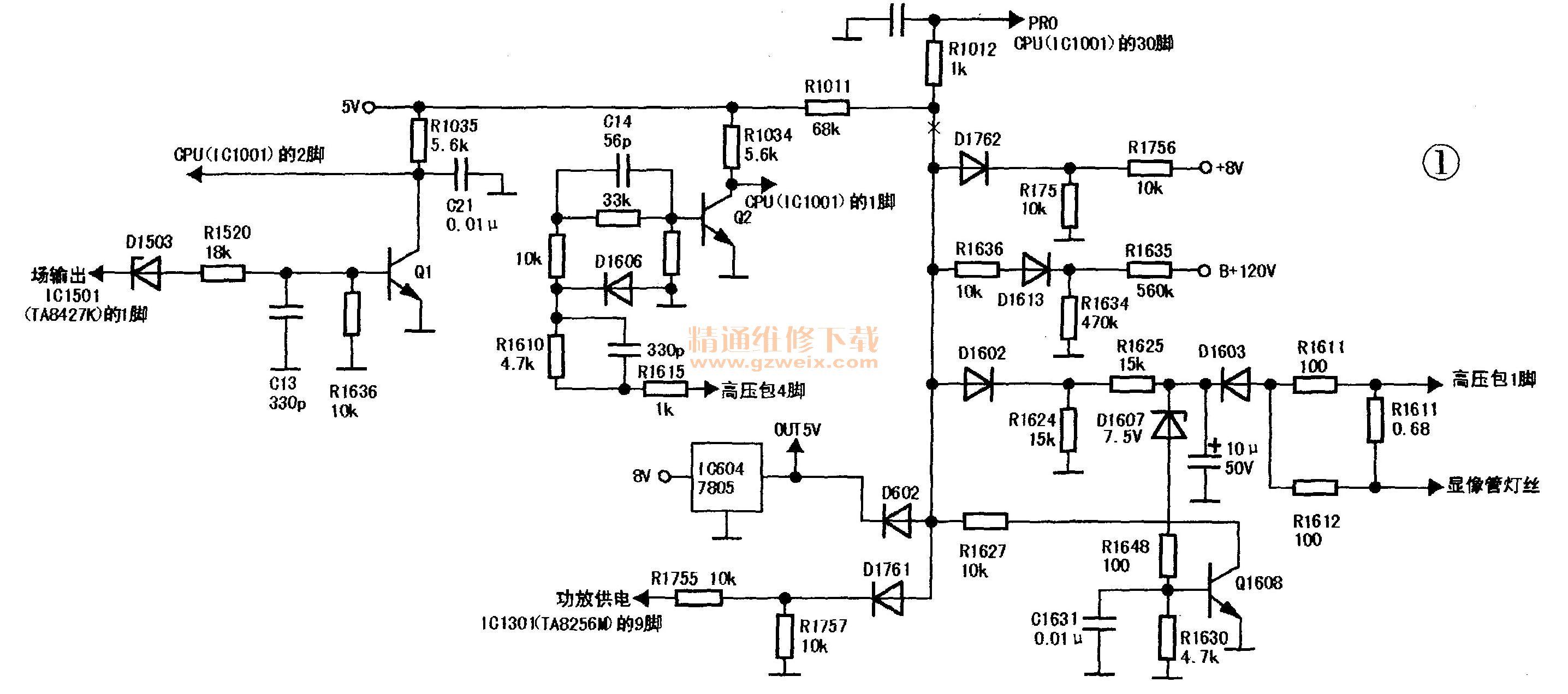

    CPU的行、场脉冲检测电路如图1所示。开机时，用示波器测量CPU的①、②脚的行、场反馈脉冲均正常。若没有示波器，做一个小工具，测场脉冲时，可将电容加大为0.047μF。由于该小工具内阻较小，测试点要选脉冲幅度较大处，如在Q1、Q2基极测量，其读数可能为0V。

    CPU的30脚共外接6路检测电路，见图1。若显像管灯丝电压过高，或其他路电压过低，都将引起对应的隔离二极管导通，拉低CPU的30脚电压，从而引起保护。因CPU的②脚已对场脉冲进行了检测，所以该保护电路并未对场供电进行检测。另外，灯丝供电限流电阻R1611两端接有检测电阻R1612和R1613，当R1611断路时，R1613和R1612组成分压电路使D1603整流后的电压大幅降低，D1602导通引起保护，避免灯丝不亮时仍有高压加在显像管上。当因某种原因引起灯丝电压升高时，D1607击穿，Q1608导通，通过81627拉低CPU的30脚电压，从而实现灯丝过压保护。
    断开CPU的30脚外部检测电路（在图1中的打叉处断开）开机，仍待机保护。值得一提的是，此处之所以断开检测电路试机，是因为在前面的检查中已判断行、场扫描电路基本正常。卜如果不能确定行、场扫描电路正常，就需要做一些安全措施再断开，以免扩大故障，如在行扫描供电回路串联一只75Ω电阻，或在行管c极并联一只7500pF/1600V的逆程电容。比较安全的做法是在开机时逐个测量各只隔离二极管的两端电压，如为反偏电压，则表明该路无问题，否则，须进一步检查该保护支路。在本机中，将检测电路全断开后试机故障依旧，这说明不是这一部分保护电路的问题。

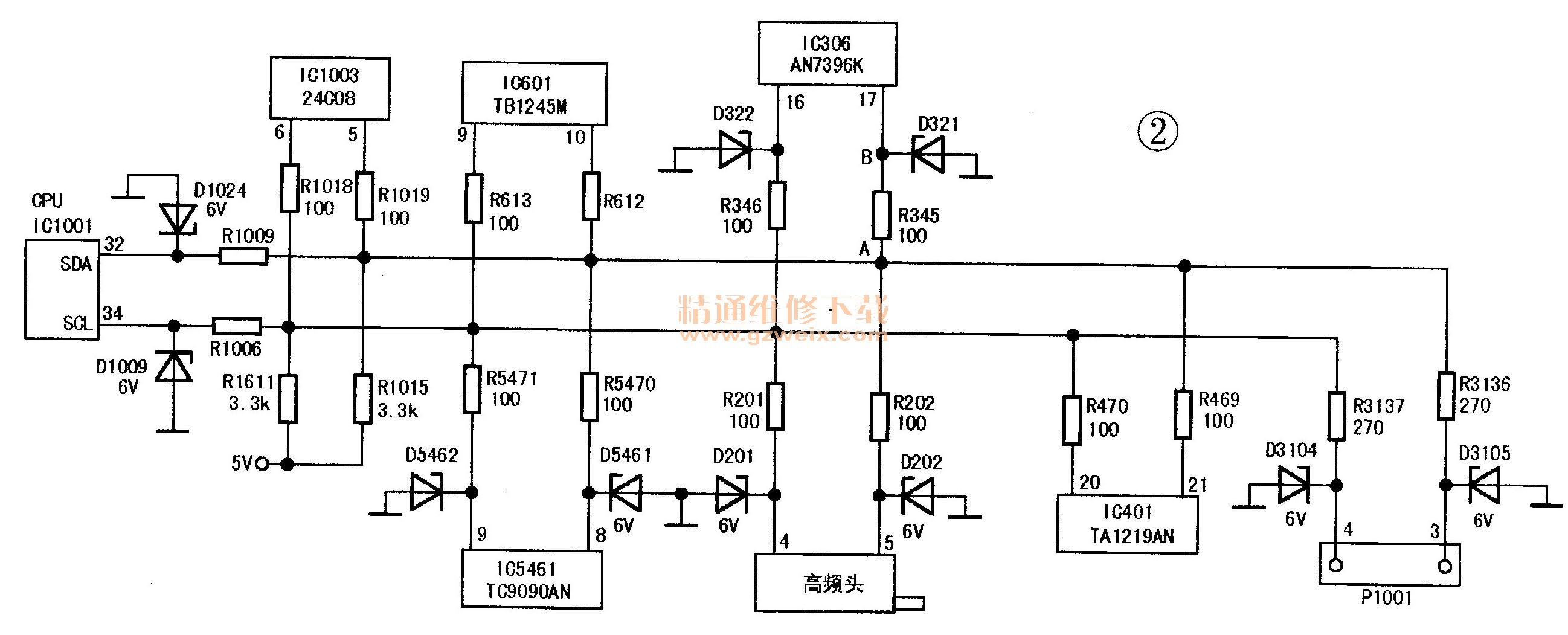

    该机总线电路如图2所示。开机时测得CPU的32脚SDA电压为4.6V、34脚SCL电压为1.5V，偏低。该机总线上并联有很多芯片，逐一断开检查很费时，这时可以逐路检测总线隔离电阻两端的对地电阻，将指针万用表置于R×100挡，红笔接地，黑笔测A和B的在路电阻，B点阻值应略大于A点阻值，反之说明B点有问题。按上述方法检测，发现IC306（AN7396K）16脚有问题，该脚外接有稳压管D322，拆下检测发现其反向漏电，漏电电阻为稳定的1.4kΩ，换上一只6.2V的稳压二极管后开机，故障排除。
