实例3：有伴音、有图像，图像彩色镶边严重，屏幕上还有暗淡的水平干扰线。

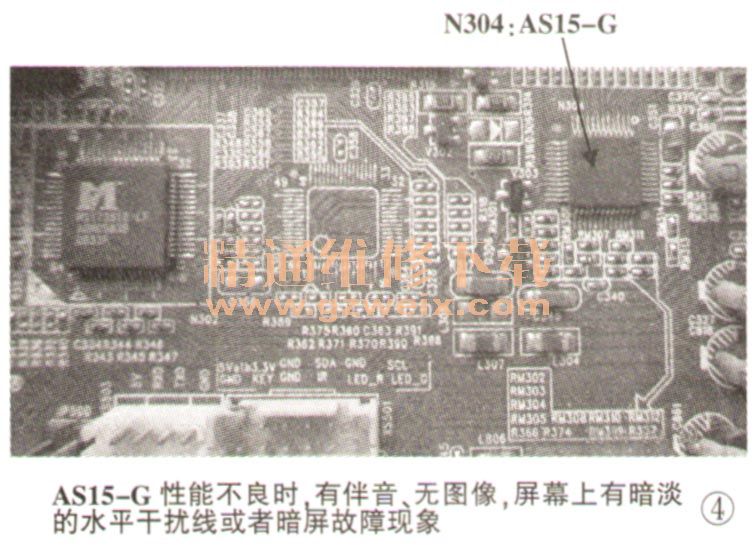

    检修：屏上有亮光，说明逆变器及背光源工作正常，故障原因应在屏线或者数字后级处理及逻辑时序控制部分。该机所配用的LCD液晶屏没有单独的逻辑板，时序逻辑控制、基准电压电路及显示屏驱动所需要的电压生成电路都是安装在数字处理主板上的。代换LVDS屏线故障不变；有图像、图像彩色镶边严重，说明向显示屏提供的供电应该都正常；仔细检查发现GAMMA伽马校正电路芯片N304（AS15-F）特别烫手，拆下N304，换新后故障排除，如图4所示。

    提示：AS15-F是逻辑板上常用的芯片，AS15-F和AS15-G是可以直接互换使用的。AS15-F不良还会引起图像负像、灰屏、暗屏等故障。需要特别提醒的是，有时刚开机时正常，几分钟后屏幕发白，无法看清图像，是这款电视AS15-F芯片损坏引起的通病。
