一台康佳P2156E彩电，电源指示灯闪烁，但不开机。
    分析检修：上电后测得B＋电压在0V～20V间波动，断电后测得电源次级各路输出无短路现象，怀疑行扫描负载过重，短路行管b、e极上电，B＋电压为正常值115V，故障原因应是行扫描负载过重，即有交流短路现象，从而引起开关电源间断工作。仔细观察行变SC25-0126、发现其表面一处已鼓包。在行变B+供电电路中串联一只60Ω电阻后试机，测得该电阻两端压降达50V，显然该行变已损坏。网购一只行变，型号为C25-0111，卖家称该行变与原行变完全一样。为安全起见，仍在B＋供电电路中串联60Ω电阻，并增加一只7800pF的逆程电容试机，图像较暗，且行幅较大，但伴音正常，这说明主板基本正常。去掉降压电阻，并将加装的逆程电容改为2200pF，开机后能听见高压启动声，但图像还没显示出来又回到待机状态，这时按遥控、键控均无法开机，只有切断电源再上电才能开机，随后又回到待机状态。

    相关资料：康佳P2156E彩色电视维修图纸
    开机后又自动回到待机状态的原因很多，常见原因有：键控漏电，ABL电压不正确，总线数据错误，行、场反馈脉冲没有送达小信号芯片（本机小信号芯片是TB1238AN、其30脚、23脚分别是行、场反馈输入端）或CPU（本机CPU型号是P1011S1，其36脚、27脚分别是行、场脉冲输入端），过流、过压保护启动。将上述原因所涉及电路全检测了一遍，未发现异常，并对存储器24CO8重新写入数据，仍无效。

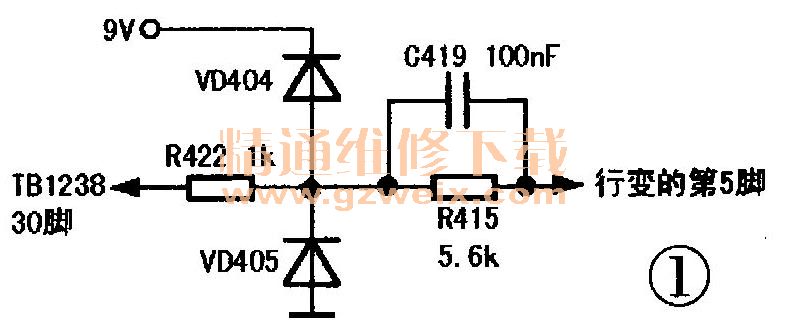

    在前面的检测中，降低行供电电压使行输出高压较低，在这种情况下电视无自动待机现象，这说明问题和行变有关，可能是行变某一绕组输出电压过高所致。在开机瞬间，分别测量180V视放电压、灯丝电压及场输出供电电压，都正常。从图纸上看，这几路供电也无检测保护电路。接下来检查行反馈脉冲电路，如图1所示，检测这几只元件都正常，怀疑行反馈脉冲过高引起自动待机，拆下C419，并将R415换成56kΩ电阻后开机，故障消失。

    实测新换上的行变⑤脚输出的脉冲幅度达180Vp-p，确实太高。值得一提的是，在淘宝网上，部分卖家给出了BSC25-0111型行变的具体参数，其中⑤脚AFC电压为150Vp-p，这似乎也有点偏高。按理说VD404已经把脉冲幅度限制在9.5V左右，R415在一定范围内不会影响TB 1238的30脚的行反馈脉冲幅度。经试验，R415取值在47kΩ～330kΩ内都不会停机，但大于100kΩ后图像会右移，当大于330kΩ时，屏幕左边三分之一区域黑屏，当阻值小于33kΩ时，会自动进入待机状态。
    后来又遇到一台创维29英寸高清电视，图像、声音正常，但高压线一处破损，向外打火。换同型号行变后故障现象和上述康佳彩电一样，工作约1分钟后自动回到待机状态，怀疑新行变有问题。该机场输出正负14V电压由行变提供，实测发现正电源为＋13.5V，负电源为-15.5V，显然新行变的这两个绕组的参数差异较大，致使场输出直流电压保护电路动作，从而进入待机状态。将＋14V整流管前面的限流电阻减小，同时加大-14V限流电阻，使两组电压尽可能接近正常值，最后试机，故障排除。

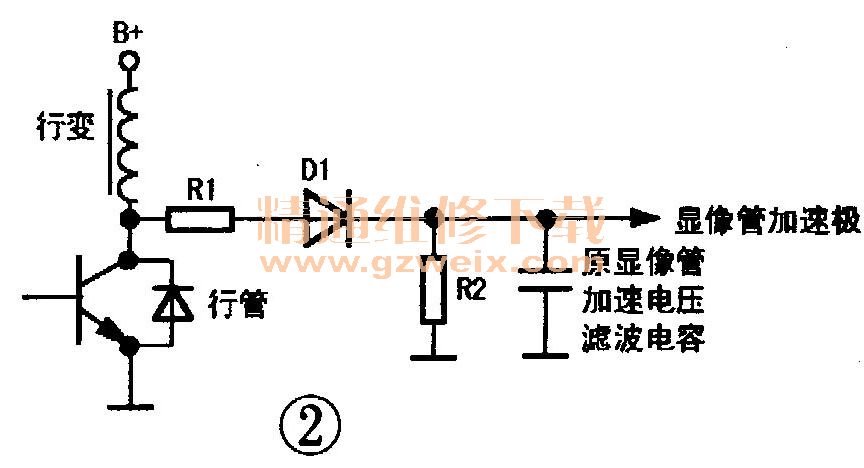

    还有一次在更换行变后，加速极电压过低，将加速极电位器调完后图像仍很暗，这时笔者弃用原机的加速电压形电电路，改从行管C极获得电压，如图2所示，R1阻值为47kΩ～300kΩ、 R2阻值为2MΩ4.7MΩ，若电压太低，可减小R1、增加R2；太高，则反之。由于该电路电压较高，R2须用功率大于1W的电阻，若用小功率电阻，易损坏；D1须用耐压高于1000V的高频二极管，如FR107、FR157等。
