三、利用串口工具软件判定主板不开机故障部件
    串口工具软件在平板电视机维修行业通常叫打印软件，其文件名便是SecureCRT，其功能强大，电视机使用它是利用它安装在电脑上，再将电视与电脑连接在一起，通过电脑桌面来读出电视机主板在开机后，整机软件驱动电路的过程，从读出的信息中来判定硬件状态。如果整机软硬正常，原则上用此软件能将整机所有通过串、并总线控制的被控制电路状态在电脑屏幕上显示出现。如果程序运行中遇到某单元电路有故障，程序便自动停止在程序运行中止的位置，同时在屏幕上显示出来，维修人员根据这些显示信息来判定电路故障部位。
    1．了解打印工具应用
    我们先了通过长虹LS30I机芯液晶电视机了解一下利用打印软件打印一台正常工作主板的开始段部分信息的内容。先将打印工具和电脑、电视机连接正确，然后启动主板供电，在电脑上就会显示整机程序运行的信息（这些信息中的英文字母为电脑显示的打印信息，而中文是作者为让读者了解，做了部分注解，有些涉及指令缩写未作更详细说明），读者通过对这些内容的了解，实现更好地利用此软件，从而达到提高故障判定速度的目的。
    （1 ）Boot（电脑屏幕上显示boot，是最早显示的一段信息，表明系统已运行完boot引导程序。此程序通常放在FLASH块中，故显示此信息说明系统时钟、复位、供电和FLASH块工作正常。屏幕上无boot显示，说明主芯片和前述的这些电路有故障。无boot显示，也就无后续的打印信息了）。
    W DRAM ）DRAM Channel A Calibration[此项说明系统运行完FLASH后输出总线在对DRAM，就是DDR或SDRAM动态随机存储电路进行检测。有此显示后，才会有下面的HW Byte O-HW Byte3项目显示。由于电路板上安装有两块DDR，故各有两类DQS检测，见（3）。如果DRAM检测不成功，会出现相应提示，屏幕上显示项目也会终止在此]。
    （3 ）HW Byte 0：DQS（21～49），Size 29，Set 32，HW_Set 39
    HW Byte1;DQS（15～44 ）， Size 30，Set 26，HW_Set 33
    HW Byte2 :DQS（20～46 ），Size 27，Set 30，HW_Set 35
    HW Byte3;DQS（1 8～43），Size 26，Set 27，HW Set 35
    （4 ）DRAM A Size=512 Mbytes（已判定DRAM的存储量大小是512MB，此显示后程序再返回到运行boot）。
    （5 ）Boot（运行boot）。
    （6 ）Start Pmain（启动主程序）
      0x0000a000。
    （7 ）Nand boot（读nand FLASH程序）。
    NID=0x2690d398（读到T保存在Nand Flash中的ID号，涉及登录乐视服务器的账号）。
      LZHS addr:0x00100040
      LZHS size:0x0007fa38
      LZHS checksum:0x00000000
    （8 ）Boot.
    （9 ）Start Lmaino
    （10 ）No PCIE on this board［判定整机没有安装PCIM（CI/CA卡座）］。
    （11）MT5396 Boot Loader vO.9（驱动MT5396主芯片boot的引导程序的版本）。
    （12 ）Boot reason: A/C power on!!（整机可直接启动）。
    （13 ）Load VGA internal EDID....（检测到内VGAEDID号）
    ……
    （14）Standby通电后显示程序运行完成，整机是否待机？最终能显示Standby，表明整个系统运行正常。
    2.如何利用打印工具进行故障判定
    下面就一些具体产品利用打印软件进行整机故障判定的实例给大家作介绍，由此了解打印软件应用给维修带来的方便。
    例1：长虹LS30i机芯液晶彩电（采用MST芯片MST6I48ZX）的各种不开机时的打印信息。

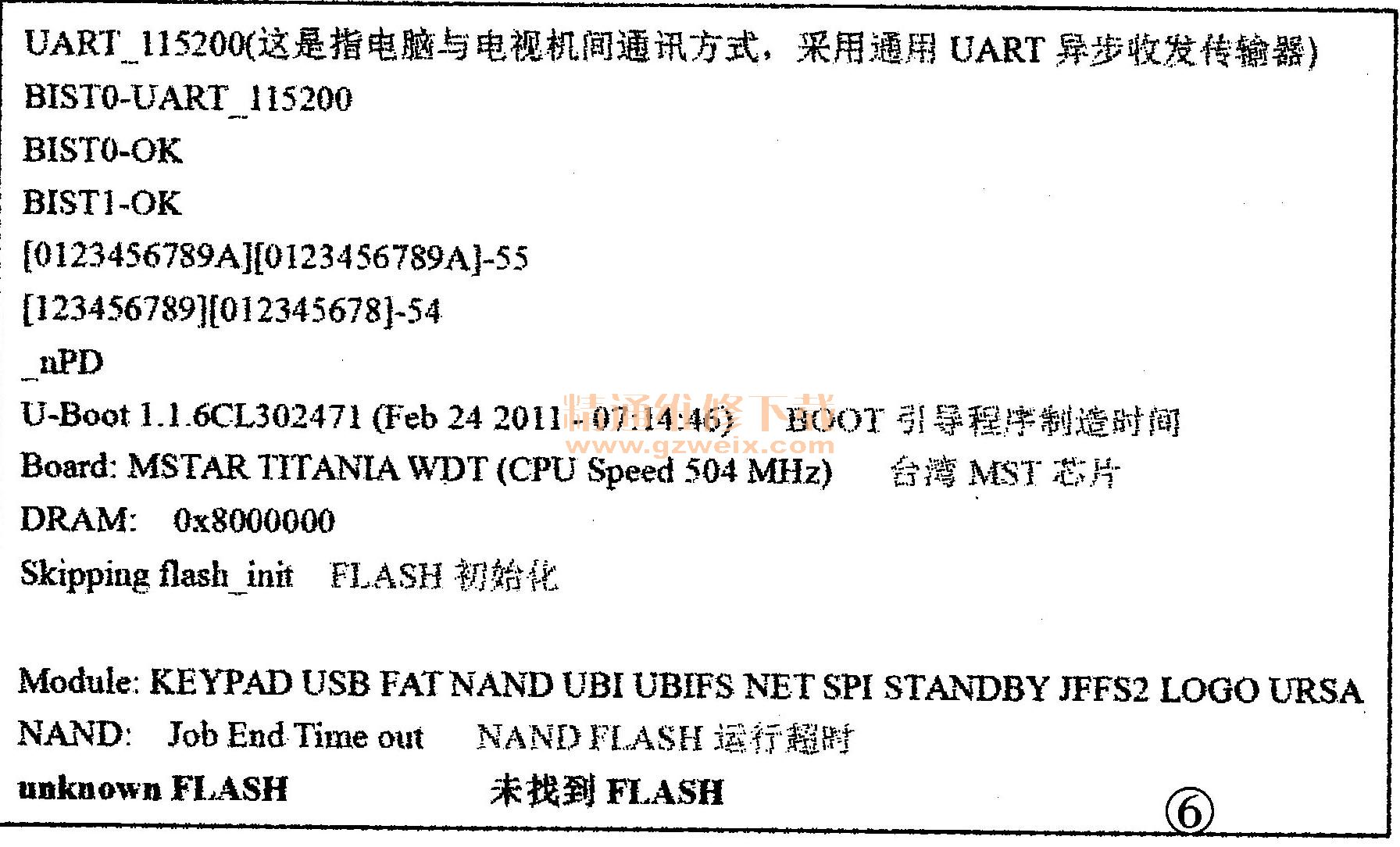

    （1）打印信息最终显示unknown FLASH，见图6

    该显示的信息说明该机DDR （U14/U15:K4T1 G164QE-HCF7）与主芯片间的端口通讯正常，因为它显示“BISTO-OK、BIST1-OK”，而最终显示unknown FLASH，表明NAND FLASH（U75）有故障。据经验，的确此部分电路出故障会出现指示灯亮、不开机的现象。此时通过检查U75供电、与主芯片通讯接口或替换U75来排除故障，有时还可能需要重新对U75程序进行刷新来排除故障。

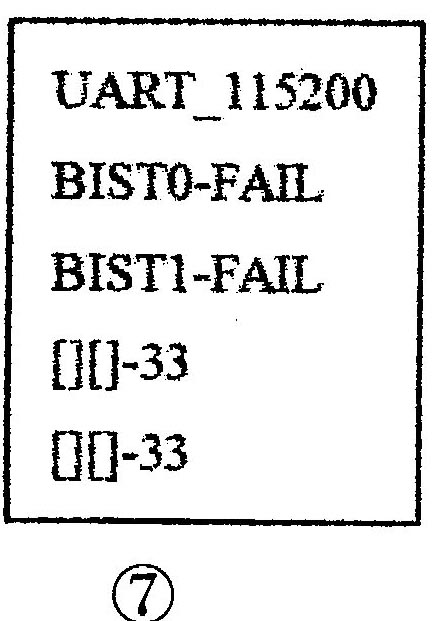

    （2）显示的打印信息表明两个DDR （U14/U15 ）中的U15电路出了故障（见图7），也出现整机无开机动作

    DDR供电通常有多路，通过测量这些供电脚上电容端的电压来判断DDR供电是否正确输入。由于DDR采用贴片焊接，通常我们仅能实现供电、基准电压形成电路等检查，如果仍不能排除故障，只好替换主板。此机故障系U15的1.8V供电不正常引起。通过检查后故障排除。

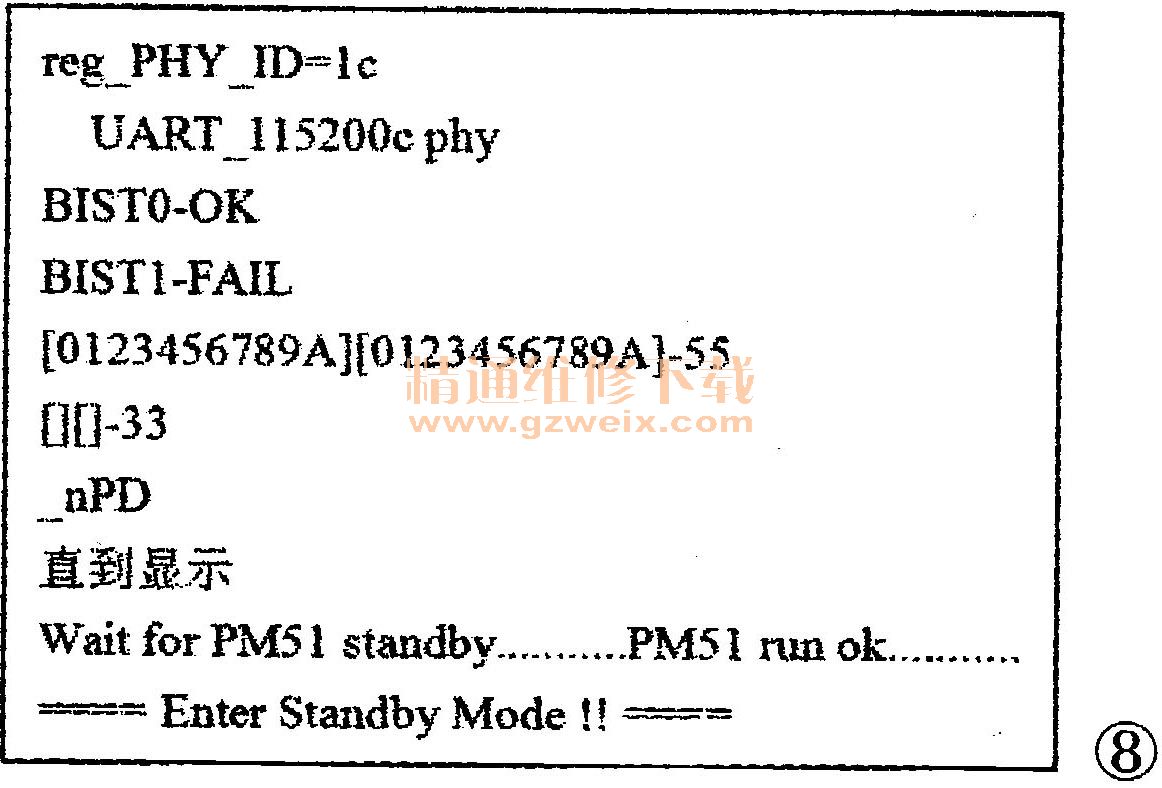

    （3）二次开机后又返回到待机状态，打印软件显示见图8

    此BISTO-OK表明两个动态帧中的第一个DDR组成的电路是正常的，第二个有故障，即［0123456789A][0123456789A] -55表明U14组成的电路存储单元正
常，而□□-33表明U15第二动态帧存储地址电路有故障。这样直观的信息表明检修故障时，不必对主芯片U40的时钟、主芯片和FLASH电路U75进行检修，仅对U15组成的地址通道检查就能发现问题。通过对U15地址电路检查，发现地址通道中RP26电阻连焊，对其检修后故障排除。

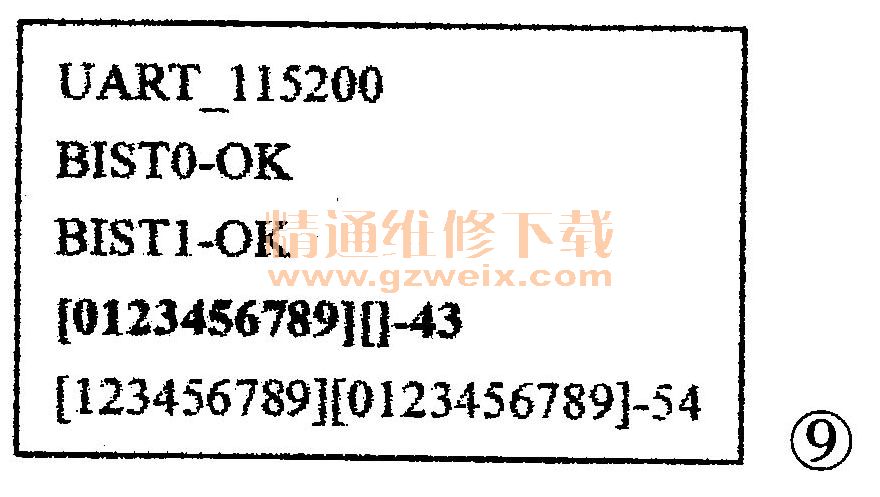

    （4）整机处于待机状态，不能二次开机，打印软件查看信息显示见图9

    根据以往维修经验显示，此信息提示该机DDR与主芯片间端口检测中，发现两DDR中第一个DDR的地址通道有问题（显示［[0123456789]口-43）。通过对该机U14周围电路检查，发现地址通道电阻RP13连焊，重新处理后故障排除。
