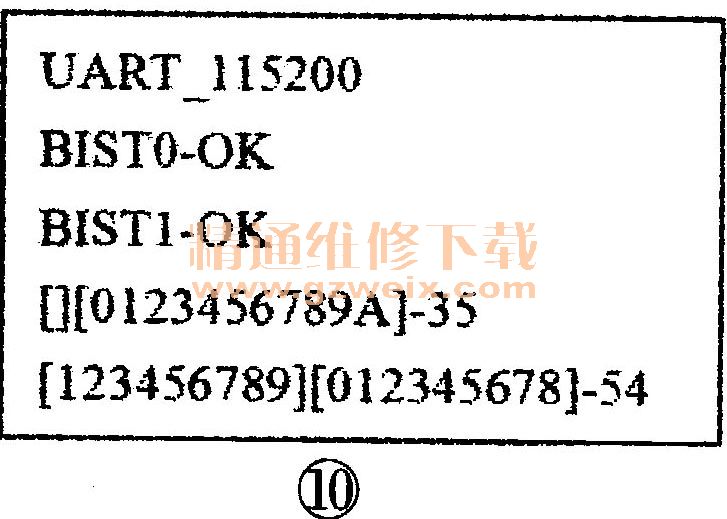

（5）U14（DDR）中的RP20故障时的打印信息见图10

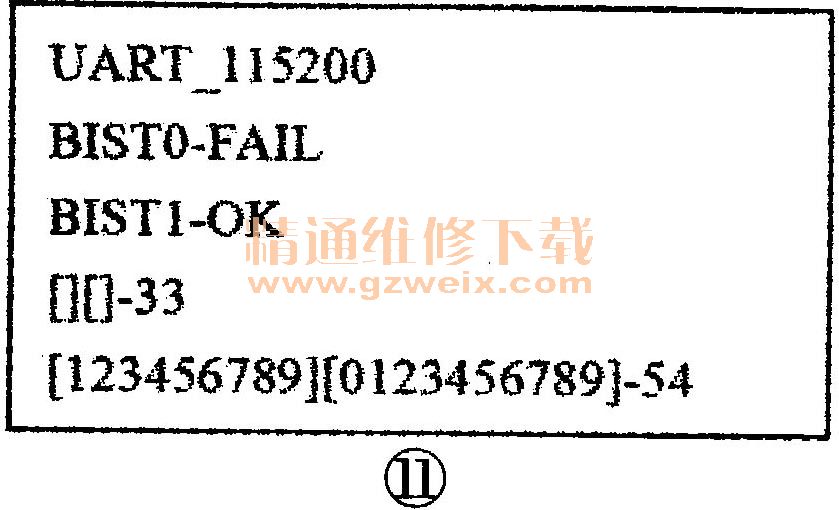

口［0123456789A］-35也表明地址通道出了故障，这说明BISTO-OK/BIST1-OK后紧跟的[0123456789A][0123456789A]-55和［123456789][012345678]-54分别是两帧存储器正常工作时的地址状态，如果出现其他不同数据的状态，均表明地址通道有故障。如U14中的RP15出了故障，也不会有开机动作，其打印信号显示见图11。

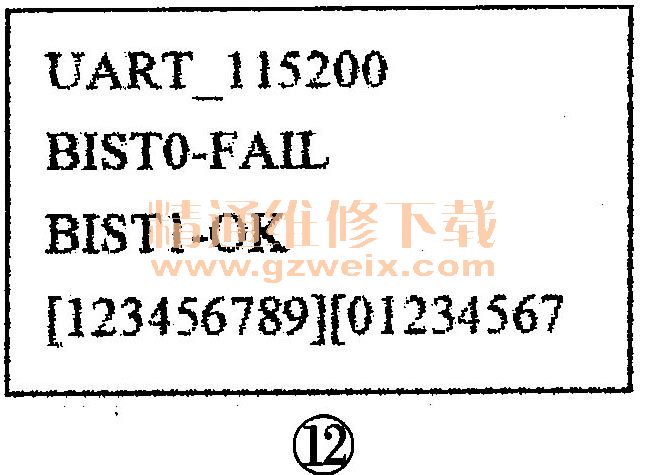

再如海信LED42K11P型液晶彩电（主板4158板，主芯片MST6i78ZX）出现三无、灯亮，利用打印工具显示信息见图12。
根据前面对长虹彩电故障分析可知，该机的打印信息也表明N17第一个DDR电路有故障，后替换此IC后故障排除。
同样该机型电视出现打印信息显示：
UART 115200
BIST0-OK
BIST1-OK
[0123456789] [012345678]-44
[123456789] [012345678]-54
_nPD
U-Boot 1.1.6（Aug 27 2010-18:22:39）
Board：MSTAR TITANIA（CPU Speed 504 MHz）
DRAM：134217728
Skipping flash init
Rash：0 kB
NAND：
unknown FLASH
此打印信息表明：该机的FLASH电路有故障。通过检查主芯片与NAND FLASH （N34）间的通信电路，发现U34无供电，继续检查发现电感L50虚接，重焊后故障排除。
例2：一台海信LED32K100N型液晶彩电（主板RSAG7.820.4801）三无灯亮。测主板各路刁，信号供电均正常，复位电路及总线电压也正常。接上工装，查看打印信息，显示打印信息：
SPI BOOT （SPI总线通讯引导boot检:M11正常，这说明已运行了FLASH块）
Console Initial OK（内部控制平台已检测正常）
Mana10: BD_MST021B-10ALG-11313-64M
[MI叨：64MB_DDR2 800MHz
BISTse 0 error. （BIST出错）．
以上信息表明该产品FLASH程序运行正常，但主芯片与DDR组成的电路有故障。BIST即（Build In SelfTest）芯片上电对DDR2模块自检测功能。BIST完成，紧接会做自动分区设置，如显示HW Byte 0 -HWByte3。如有的产品打印信息显示BIST ; OK，表示初级检测通过；显示BIST ; NG，表示初级检测失败。此例故障机显示BIST- 0 error，显然表示主芯片与DDR通讯有故障，应检查与DDR2有关的电路，如器件焊接、或通道中排阻存在短路、断路或供电异常等硬件问题。
该机主芯片使用MST6M182VG-LF-TZ、 DDR集成在IC内，与DDR有关的有供电（N4或N5输出的2.5V，经电感L7接入主芯片各引脚）、基准电压形成MDDR VREF（涉及元件R104、R106、电容C113、C114）。经检查供电无故障，后判定主芯片有故障，替换主板排除故障。
例3：一台海信LED32K16 （0001）型液晶彩电（主板号：RSAG7.820.4287 ），灯亮不开机。

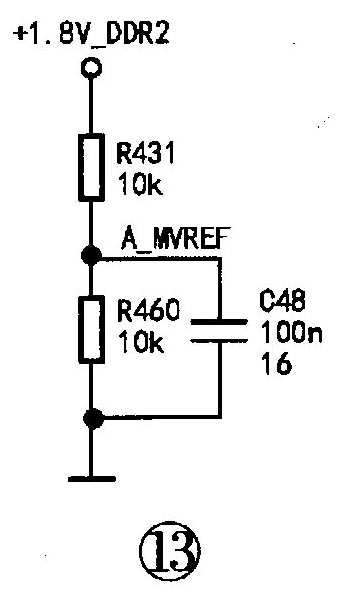

首先测主板供电3.3V和1.8V等正常，接上工装查看打印信息，发现打印信息显示“BISTO-FAIL BIST1-OK”。此信息表明该机使用的两块DDR其中DDR1组成电路有故障，而DDR2（电路编号N17）正常。DDR1即电路编号为N15组成的电路。对N15组成电路进行检查，发现该集成块基准电压A-MVERF仅0.4V，异常，正常时为0.9V，经检查发现电阻R431阻值增大，替换R431故障排除。N15、N17组成的DDR电路，由于IC焊接采用贴片BGA，如果查出因为IC虚焊引起的故障，通常替换主板即可排除故障。其基准电压形成电路见图13。
例4：一台长虹UD50B6000iD液晶彩电（ZLS47H-is机芯），不开机，指示灯亮。

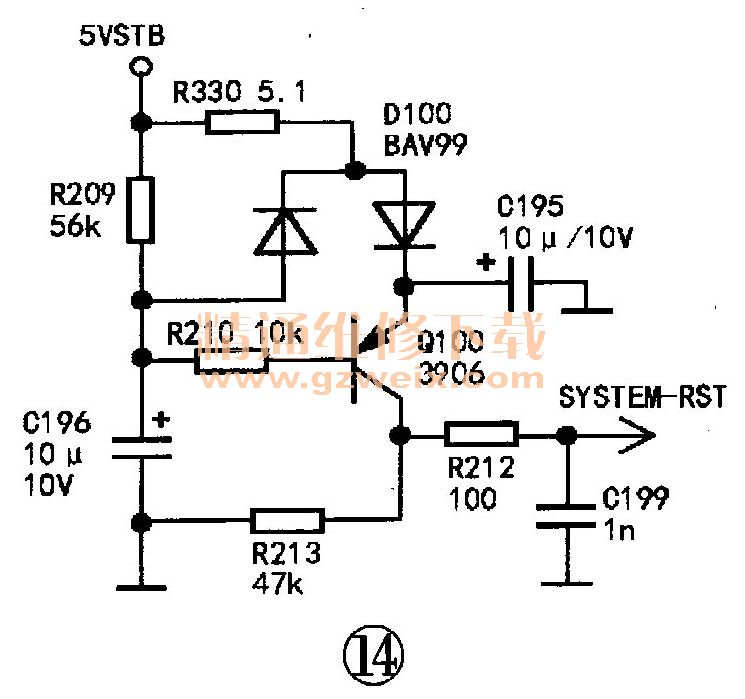

指示灯亮，遥控、本机按键均不能二次开机。为了方便快捷的判断故障所在部位，先通过打印信息来读取板子工作状态，可无任何打印信息，由此推断主芯片MSD6A818组成的控制系统根本没工作。这些电路包括U19输往主芯片的＋3.3V_Standby供电、时钟Y3、复位电路Q100等。测电源送往主板的5Vstb正常，测复位电路Q100。极电压始终为高电平，异常，复位电路工作图见图14。正常工作的产品，从Q100 c极输出的复位电压应有从4.9V高电平到0V左右的低电平来实现复位。电视机工作时，c极电压应为0V。实测近4.8V，显然Q100工作异常。经检查发现电容C196已变质，更换此电容，开机电视恢复正常。
通过上面的介绍可以看出，利用软件查找故障非常直观、实用。虽然存在打印软件缩写语言的不理解，但通过大概的了解和维修经验的积累总结，使用这种工具判定故障速度可大大提高。
