－－－SEM21 Q7背光灯高压板工作失常

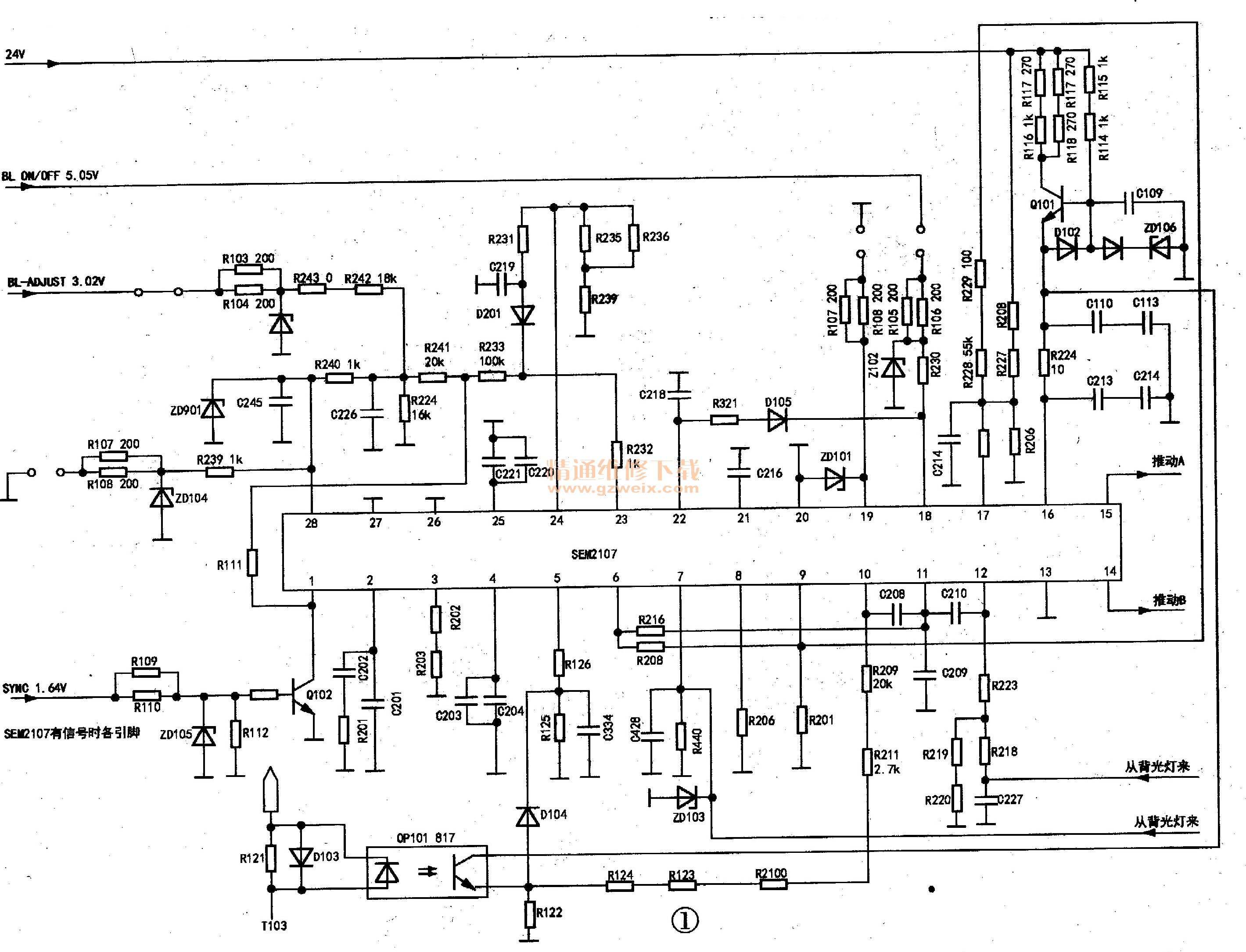

    此机背光灯高压板为韩国产的SEM2107型（板上14只单灯座），无任何资料可供参考。板上器件小而密，各电阻阻值标法与国内不同，阻值无法辨认。通过测量，手工绘制出SEM2107主控背光灯逆变电源工作原理（见图1、图2），并将本次详细维修过程写出来，供大家维修时参考。

    故障现象：刚开机时指示灯变化正常，屏的左半边亮右半边黑，有字符显示，有广告语，随后全屏黑。加入信号可听到伴音，反复开机画面仍不能正常显示。
    故障初判：此故障好像是半边液晶屏损坏，应与逻辑板有关系。再仔细分析，排除各种因素影响，又可能是高压不足，如同电棒管灯丝两端亮而中111不亮一样（此机可能是U形背光灯，后被证实），此机电源及主板性能均正常。

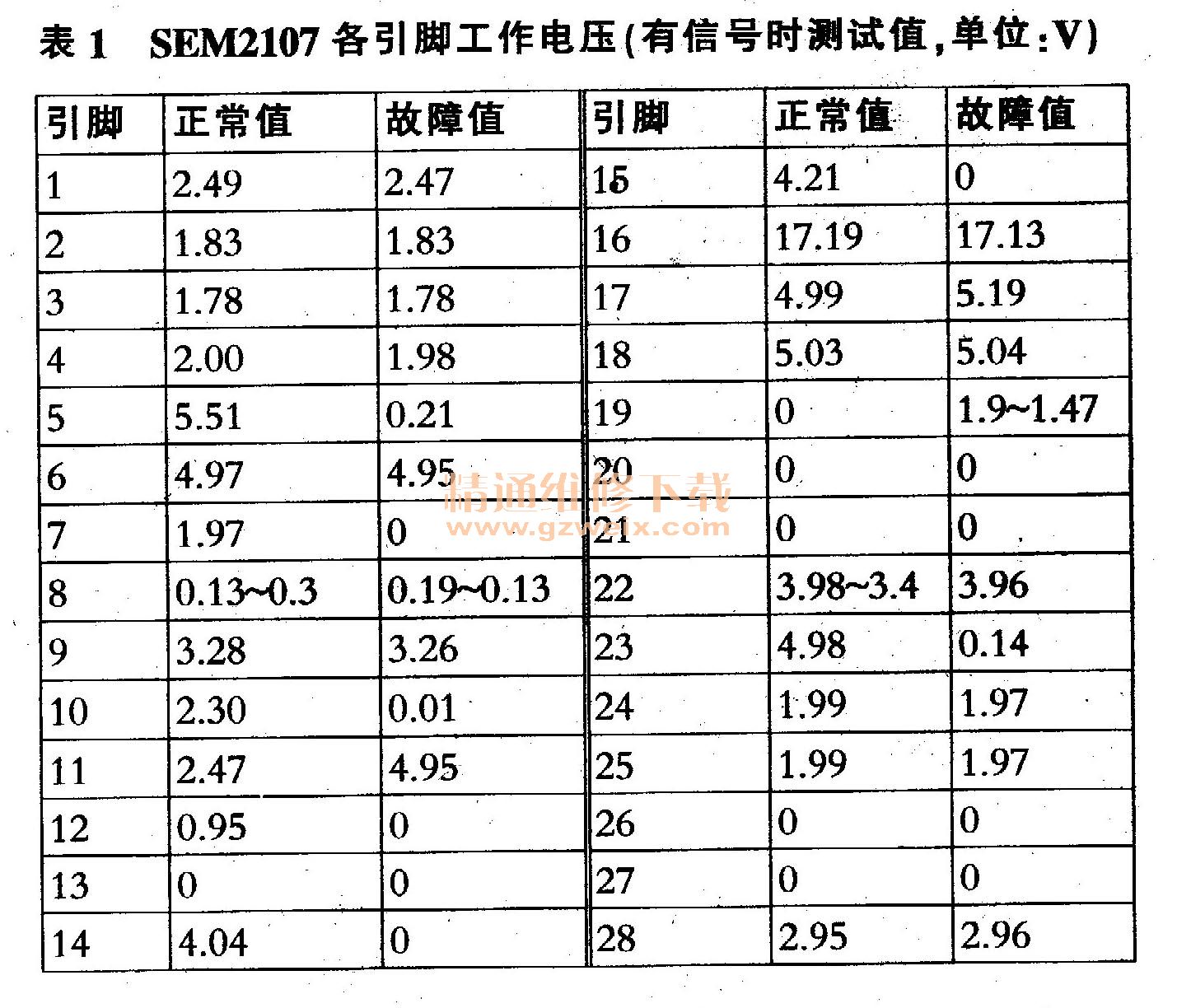

    拆机检查：拆机后观察，此高压板上有韩国生产的标记，拆开高压屏蔽罩，发现有14个单灯座，以SEM2107为主控芯片，有14只模块、3个大高压变压器和1个小高压变压器。拆开逻辑板屏蔽罩，加电试机，屏竟然全亮了。加入信号，观察图、声、色均正常，用木棍敲击逻辑板和背光板，无变化，正常工作达三个多小时，这时记录下SEM2107各引脚电压值、输入输出有关电压值。关机后，重新开机，故障再现，如前所述，重复开机均不能正常启动，又记录故障时SEM2107各脚电压值，如表1所示。从这种现象来看，高压产生板上某器件应有接触不良现象，但背光灯管正常。因此机已工作四年，背光板很长，有点变形弯曲，板上器件应有脱焊之处。因整板器件都很小，检修难度大，此板背光灯为7只U形灯组成，比较特殊（后在康佳电视机上也遇到此芯片板，均为黑屏保护）。看来主芯片SEM2107振荡性能完好，故障应是外围有不良件引起高压启动难所致。

    对照两次记录数据和板上结构，先绘出SEM2107各引脚走向，有信号时SEM2107各脚电压分别为：⑯脚（供电脚）电压为17V; ⑭、⑮脚（PWM脉冲输出脚），空载时为3.73V左右，故障时为0V; ⑱脚【EN端）为5.03V左右；28、①脚（背光亮度控制、同步信号输入脚）为2.95V和2.49V;⑤、⑩脚（背光灯管电流检测端）分别为5.51V和2.3V;⑦ 、 ⑫脚（背光灯电流电压反馈脚）分别为1.97V和0.95V;  ⑲、23脚较为特殊，⑲脚由正常0V升为1.9V左右，25脚正常4.9V降为0.14V。高压变压器的初级，正常无信号时为15.3V，有信号时为16.5V 、黑屏时为24V（电源微升至25V ）。
    因去掉保护脚可能会引起严重后果，未采用，只能在屏半亮时对SEM2107的推动脚电压及高压变压器初级电压进行测试。在不能正常启动无信号输入时，测出SEM2107的⑮脚电压为0.75V，高压变压器初级电压为24V，屏幕半亮，且维持时间很短；⑮脚电压为3.73V时，‘高压初级电压变为15.3V。屏幕全亮，对这两个重要数据进行分析：观察到⑮脚电压从0V上升到0.75V又升到3.73V，高压变压器初级电压从24V下降到15.3V（有信号输入时为16.5V），初步判定14只4614B中有某一只或几只有毛病。补焊它们，试机仍无果。
    在测SEM2107的⑮脚电压时有个情况值得分析：当用890D数字万用表红笔“压”在⑮脚时测电压值，数字显示由0V－0.75V－3.73V变化，液晶屏会逐渐亮起来。在⑮脚上焊一条引线，再测⑮脚电压时，数字表显示0V－0.75V，屏幕由半亮到全黑屏。从中得到启发，模块SEM2107在背光板中部，于是采用1/2分割法进行查找，终于发现高压变压器T104周围有故障。于是将T104周围元件进行补焊，当补焊到Q307的①脚电阻J29（0Ω）时，发现J29脱落，难道这就是故障的根本所在？将J29焊回原处，加电试机，液晶屏全亮，加入信号图声色均正常，再按压背光板、连续开／关机，故障现象不再出现。
    这里简述14只复合模块工作过程：4614B中①、②、⑦、⑧为N沟道场效应管，①脚为S极，②脚为G极，⑦、⑧脚为D极，③～⑥脚为P沟道场效应管，③脚为S极，④脚为G极，⑤、⑥脚为D极。其工作过程为：加电后SEM2107与4614B同时得电工作，首先24V加至③脚。当4614B的②脚得到PWM脉冲后，④脚超前②脚90。工作，⑤、⑥脚也得电24V。这时，当②脚得到从OV－0.75V－3.73V的PWM脉冲后，在⑦、⑧脚到①脚有
电流流过高压变压器初级，并在次级也感应到高压，同时由于电流电压负反馈的作用，当达到设计要求时，PWM脉冲不再上升，这时液晶屏被点亮。
当Q307的①脚因飞线电阻J29的一脚脱焊，②脚虽有0.7V脉冲到来，其①脚与地无法完成电流通路，⑦、⑧脚到①脚无电流流过，这时⑦、⑧脚与⑤、⑥脚仍保持24V。其他模块中，①脚到⑦、⑧脚中有电流流过，并能在变压器中产生高压，当高压达不到设计要求时，通过电流电压负反馈至SEM2107的⑦、⑫、⑤、⑩脚后，⑭、⑮脚上升至0.75V后下降至0V自保，致开机瞬间屏幕半边亮后又黑屏。
