海信LED39K320DX3D型液晶电视应急修理
来源:本站整理  作者:佚名  2015-07-31 09:03:59

    该机刚开始开机困难,开启后工作正常,几天后就再也不能开机了。

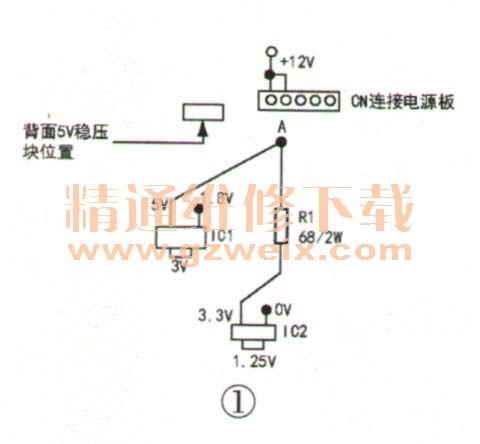

    通电试机,电源指示灯不亮。测量电源12V输出正常,24V为0V,监测二次开机控制电压也为0V,证明问题出在主板上。由于该机的5V电压是由12V经主板上的DC-DC稳压块形成的,于是沿着12V供电线在主板背面离接线插口不远处找到一块8脚集成块(型号未记),该集成块其中两脚有12V输入,但无任何输出。仔细观察并测量该集成块输出引脚的线路走向,认为该集成块输出电压应该是5V,并为主板正面的两个低压差大电流稳压块(型号均为AZ1084D)供电,为主控CP提供工作电源。相关简图如图1所示。
    通电,实测IC 1、IC2各脚电压为0V,降压与限流电阻R1(68Ω /2W)也无供电,证明故障原因就是5V电压丢失所致。测量R1上端对地无短路迹象,说明前端元件属于开路性损坏。外接5V备用电源,正极接R1上端A点处,负极接地,开机电源指示红灯亮,二次开机红灯变蓝灯,稍后屏幕点亮出现海信厂标。接上电视信号声音和图像都正常,证明以上的分析是正确的。工作状态实测IC1、IC2各脚电压如图1中标注。

    实验成功,但维修还未结束。由于手中没有上述的5V稳压块,决定用一只常用的7805稳压块,采取外挂方式为IC1、IC2供电。遂将一只7805涂上导热硅脂后拧在机内铁板的合适位置,用合适的导线将7805的输入端接12V电源,输出端接在图1中A点上,接好地线后重新试机,工作依然正常。考虑7805的输出电流可能偏小,担心温升过大,但试机一小时手摸其表面几乎无温升迹象,说明7805在此能胜任工作。时隔两个多月,电话回访机主每天收看6小时左右,电视始终正常。
    倡议:广大维修工程师傅在编写资料时,尽可多地提供资料中有关产品的更多信息,如主芯片型号、机芯、主板或电源板的电路板编号等,以方便读者参考。如长虹主板编号通常是JUC7.820.★★★★★,海信主板编号通常是RSAG7.820★★★★等,这些编号就在主板电路板上,谢谢。
