液晶彩电逻辑板TCON板工作原理与维修(下)
来源:本站整理  作者:佚名  2015-11-16 09:33:46


    3.VGHC电压形成特点

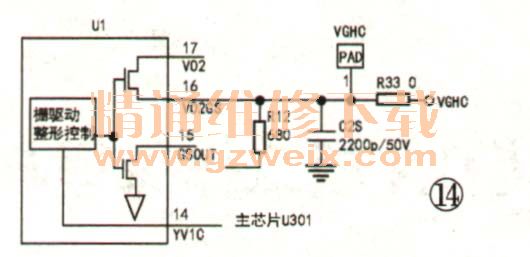

    VGHC电压通常由电源管理芯片首先产生VGH电压后,再在定时控制器TCON信号输出打开TFT管的时序控制信号下,经VGHC开关电路将VGH送形成VGHC。如友达T320XW01 V0屏供电VCC通过2A保险管F1去电源管理芯片U1(BD8156EFV)的⑤脚后,要从16脚输出栅驱动电路工作的开启电压VGHC ,需要电源管理芯片先产生VGH电压,然后在逻辑控制块送来启动VGHC电压的控制信号YV1C后,才会输出VGHC电压。首先电压管理芯片17脚需先产生V02电压。V02电压便是VGH电压,见图14。逻辑定时控制块输来YV1C栅驱动控制信号接入U1的14脚IG来控制U1的15、16、17脚内组成的开关电路工作。当14脚的IG有高于2.9V高电平信号时,17脚输出V02,通过上开关管从16脚输出VGHC电压去TCON板栅驱动电路;当14脚输入有低于0.9V电平时,16脚无电压输出,此时VGHC通道电荷通过R12,再经15脚内下开关管放电,见图14。

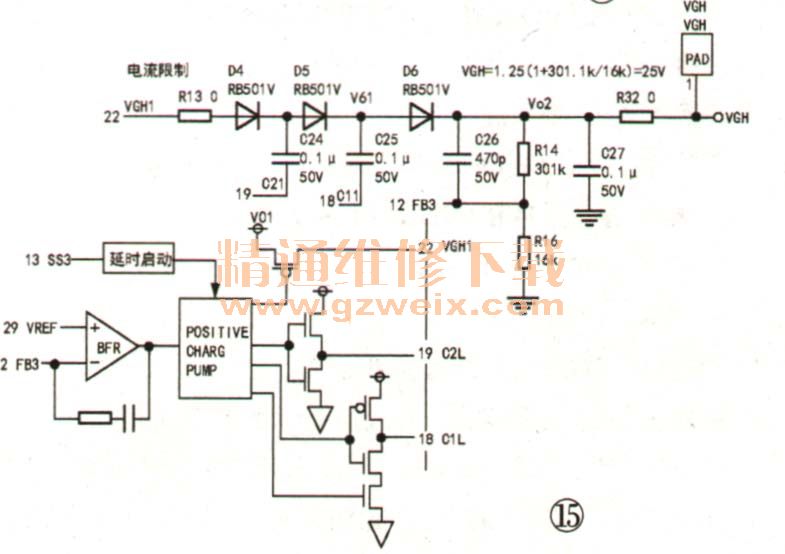

    由图14可以看出,U1(BD8156EFV)17脚的V02电压就是VGH电压,而V02要产生又需电路先产生V01后才能形成V02,见图15。V02形成电路在BD8156EFV的13脚软启动延时电容建立电压达到闭值时,22脚内正电荷充电泵启动工作,输出开关信号使V01经开关管从22脚输出,经D4对电容C24充电,与此同时19脚输出方波经电容C24接入D5正端,这样在D5正端将建立由V01叠加19脚脉冲幅值,此复合电压再经D5送入C25上端,与此同时18脚输出方波脉冲经C25给D6正端提供V01 +18脚+19脚的脉冲峰值电压,此电压再经D6整流、C27滤波后便得到远高于V01的电压,此电压便是VGH电压。从图15还可看出,VHG电压大小受18、19脚方波幅度控制,而18、19脚方波信号幅度又受12脚反馈信号控制,12脚反馈信号由R14、R16取样得到,误差信号与29脚基准电压(阈值为2.9V)比较,经误判放大器后控制18、19脚输出,这便是VGH电压(即V02)的形成过程。由图15可以看出,此电源产生的VGH电压为25V,由此可以推断送入栅驱动电路的VGHC电压不可能高于25V,而V01电压值相比要远低于VGH电压。

    而V01就是AVDD电压(由U1 23脚接入),它是由主板提供的屏供电电压送入电源管理U1后,在IC内开关振荡电路产生高频脉冲驱动开关管动作,使U1 38、39脚串接的储能电感L2能实现储能和泄能控制,后经续流二极管D1、滤波电容C9~C10得到高于屏供电VCC的AVDD电压,即V01电压。AVDD电压不光是形成上面讲述的VGHC电压的前提,也是形成各路GAMMA电压的前提。VGHC电压之所以要送入图14所示内部开关电路进行转换,目的是实现时序打开或关闭TFT和提高驱动能力及隔离电路间相互影响的目的功率,后再送入屏栅驱动电路。VGHC或VGH电压异常会导致正常的彩条画面变成图16所示的色调完全改变的画面,这样的现象在普通电视机上难看到,其原因是TFT动作误控的结果。

    4.共极供电VCOM特点

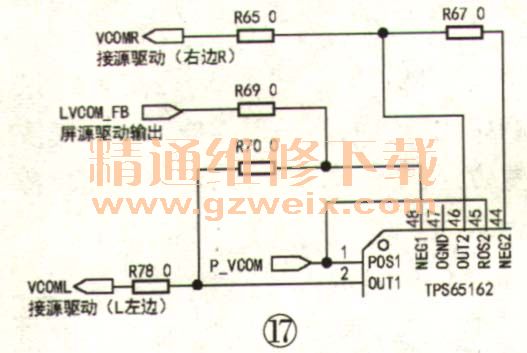

    像TPS65162、BD8156EFV还具有VCOM共极电压校正功能。TPS65162内两个比较放大器分别是①、②、48脚组成一路,①、48脚分别为正反相输入端,②脚为输出脚;44-46脚组成另一路比较放大器,44、45脚分别为正反相输入脚,46脚为输出端。屏基板反馈回的P_ VCOM、LVCOM_ FB经两运放比较放大后,再送出标注为VCOMR、VCOML的两路电压再返回屏共极。两个运算放大器的供电由43脚送入(VDD,16V),43脚供电接C125具有降低供电噪声作用。图17是LG屏LC420WX7 -SLA1的TCON板采用TPS65162A时这6个脚的外部电路图。这两路放大器也可用于GAMMA校正缓冲放大。
    图17中VCOMR经连接器CN4接右屏前基板共极。VCOML经连接器CN3接左屏前基板共极。LVCOM-FB为屏基板反馈回共极信号送入48脚。①脚、45脚信号来自TCON板上数控电位器ISL95311⑦脚。

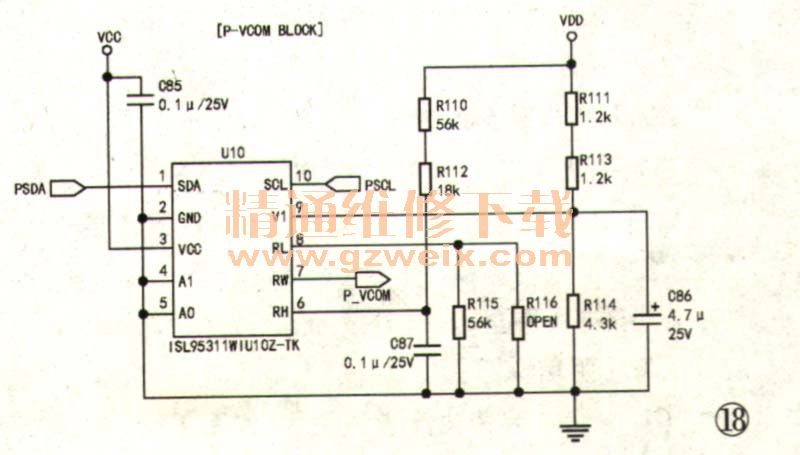

    ISL95311是一块受IIC总线控制的,内有两组电阻阵列、可进行删除存储数据和记忆数据的,具有机械电位器特色的数控电位器。通过IIC总线控制可从⑦脚输出0V-13.2V电压,通过TPS65162实现LCD灰度校正(GAMMA缓冲放大调整)。ISL95311(见图18)在LG屏TCON板电路中编号为U10。其中,①、⑩脚接IIC总线,②脚接地,③脚接VCC供电(工作范围在2.7V-5.5V,④、⑤脚接总线地址识别端,两脚接地,⑥、⑧脚外接分压电阻为两脚提供固定电压。在⑥、⑧脚间接有128个电阻阵列,IIC总线指令在读出保存在内部存储器中的,已写入的固化VCOM或GAMMA电压后,与写入的实际代表图像的VCOM或GAMMA电压比对产生触发信号,通过内部电路启动⑥、⑧脚间相应电阻阵列工作,从⑦脚输出不同电压去TPS65162的①、48脚,输出左右VCOM电压或GAMMA电压去屏基板。⑥脚RH表示提供高的固定电压,⑧脚RL表示提供低电压参考值,同时⑨脚也是个提供正偏基准电压的端子,由VDD电压通过分压电阻R111、R113、R114得到,该脚正常工作电压应在8.0V-13.2V之间。

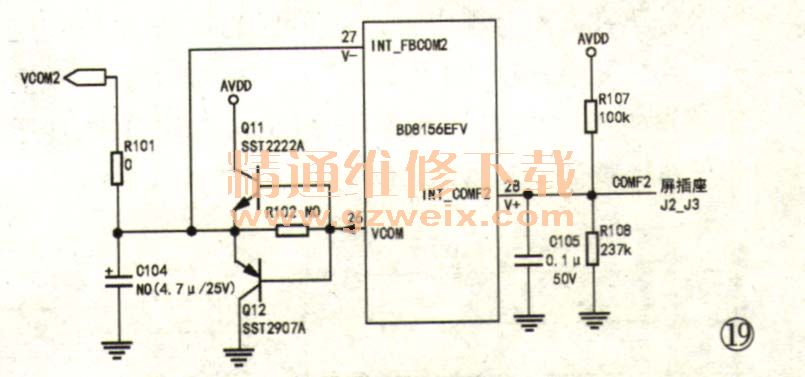

    而BD8156EFV的26、27、28脚也组成了VCOM校正控制电路。来自屏反馈回来的COMF2 TFT管工作共极电压送入BD8156EFV的28脚,与26脚输出的共极电压VCOM经Q11、Q12组成的全波放大电路放大,再送入27脚进行比较放大后调整26脚输出VCOM大小,经R101接入屏插座J3送入屏共电极上。相关电路见图19。

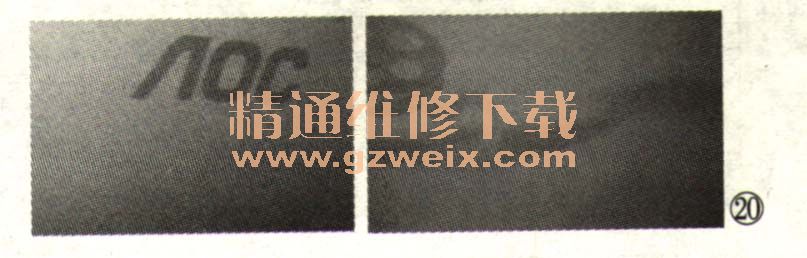

    VCOM众电压是加在屏共电极上的电压,此电压异常会出现整个画面偏白,明显感觉对比度不够,无层次感,调对比度无效,如图20所示。


上一页  [1] [2]
