W7011是美国加利福尼亚州坎贝尔iWatt公司推出的6通道高精度LED背光驱动电路，适用于大尺寸液晶显示面板。内置升压驱动电路和LED调流驱动电路，提高LED背光灯串的供电，并对LED背光灯串电流进行调整和控制，为不同的电流和电压配置允许最大的灵活性。调光支持SPI接口控制和直接相移PWM方式控制。内置包括过热关机、过电流和过电压保护，以及LED灯串开路、短路检测等功能，被广泛应用在国产和进口LED液晶彩电中。
    W7011具有以下特点：1．支持6通道LED背光灯驱动，每通道最高输出电压85V。 2．内部集成直流一直流升压驱动控制电路。3．通道电流匹配精度±2%。 4．绝对电流精度±0.5%o。5.支持外电源开关控制驱动和直流一直流提升控制电路。6.工作电压范围10V-28V。7.采用多种调光方式：一是SPI接口14位120Hz调光；二是直接14位120Hz自适应相移PWM调光；三是8位模拟调光。8.PWM发生器时钟源选择：一是内部振荡器（默认）；二是内部锁相环时钟锁定VSYNC；三是外部输入时钟脉冲。9.支持VSYNC频率50Hz-480Hz。10.全面的保护功能：一是LED灯串开路故障检测（单片机中断接口）；二是LED灯串短路保护2比特可编程设置（3V/6V/12V），故障检测与默认6V；三是过热关机；四是设置了控制器的过流、过压和UVLO保护。11.采用QFP44封装形式，体积仅为10mmx 10mm，高度0.8mm。12.优化的线路单层PCB布局。

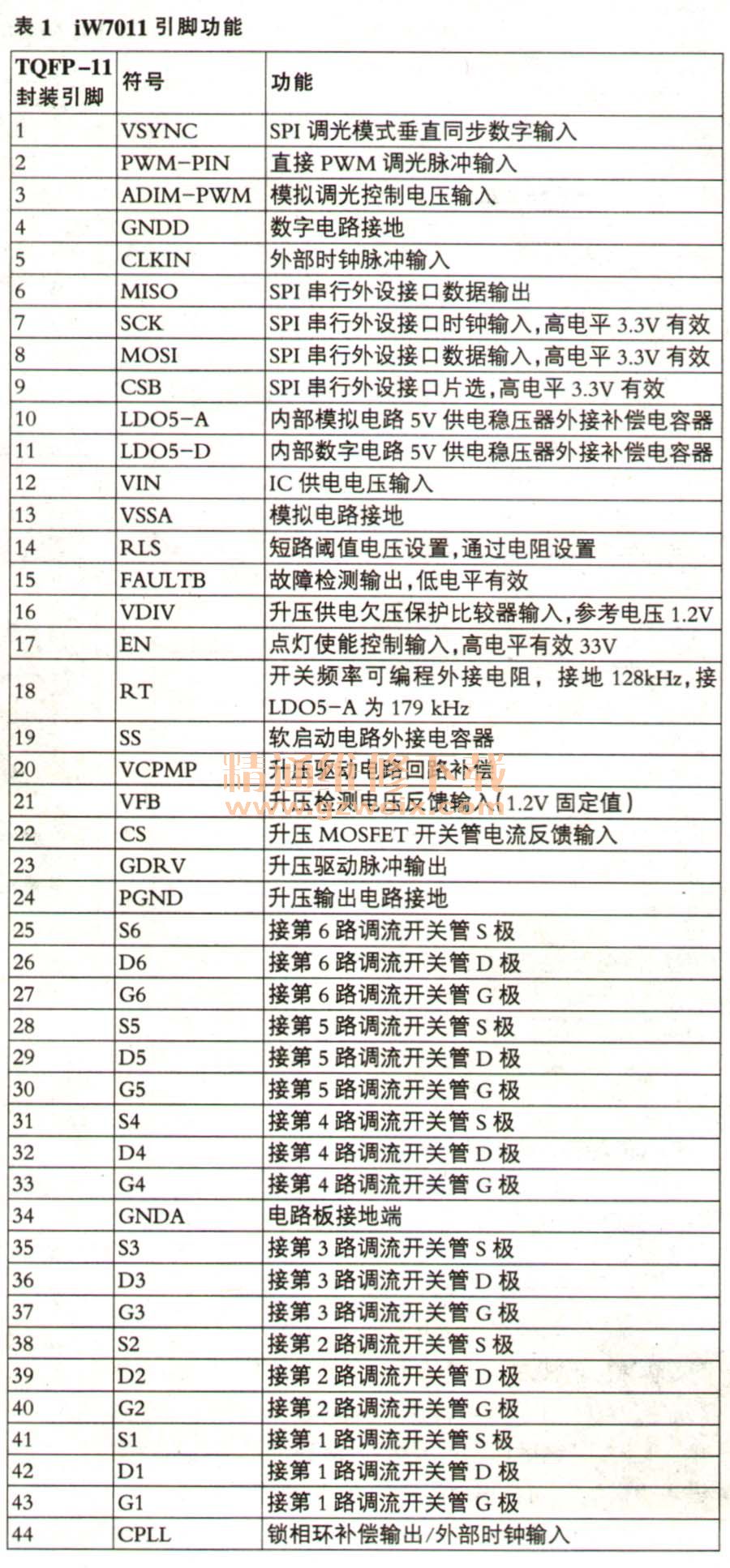

    iW7011的引脚排列见图1所示，引脚功能见表1所示，应用电路见图2所示。
