海信LED37T28KV型液晶彩电，采用海信2031型（电源板＋LED背光驱动）二合一电源板，电源集成电路采用NPC33262 （N801）＋STR -A6059H（N803）＋NPC1396AG（N802）组合模式，构成PFC电路、副开关电源电路和主开关电源电路。其中，PFC电路产生＋410V（待机状态为＋300V）电压，供主、副开关电源电路使用；副电源电路产生两组电压：一是＋5VS供主板CPU系统；二是＋18V的VCC电压供N803⑤脚自身使用外，还受STB开关机信号控制产生＋15V的VCC1、VCC2电压，分别为N801⑧脚和N802②脚供电；主开关电源产生＋12V、＋84V两组直流电压，＋12V电源除为主板供电外，还与＋84V电压一起为LED驱动电路供电。通电后，副开关电源首先工作，产生＋5VS、VCC电压供启动用。若副电源工作失常，PFC电路及主电源将无法启动，整机不工作。换句话说，副电源是电视机启动控制的中心环节，本文介绍该彩电副电源电路的工作原理，及不启动故障的原因和检修方法。

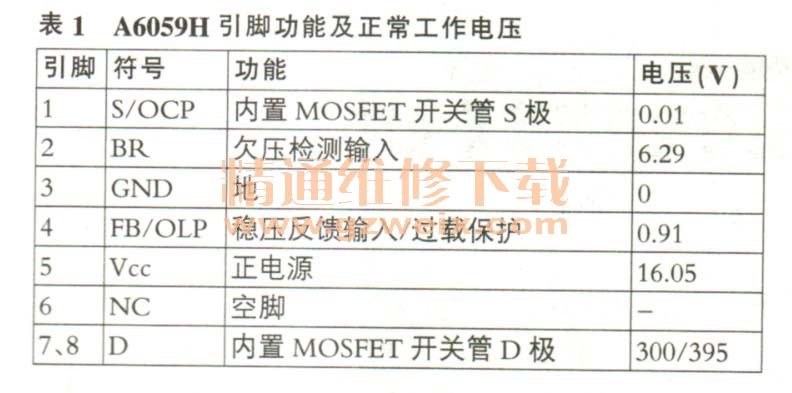

    海信LED37T28KV型液晶彩电副开关电源电路如图1所示。主要由开关厚膜电路N803（A6059H）、开关变压器T901（BCK-20-3921）、三端误差放大器V843（AZ431）、光耦合器N832（PC817B）和N833（PC817B）等组成。A6059H引脚功能及正常工作电压如表1所列。

   1.启动控制过程
    N803⑦、⑧脚既是内部开关管D极，又是启动电流输入端，＋300V（PFC尚未工作）PFC电压经T901①-③绕组加至N803⑦、⑧脚后，经内部电路向⑤脚外接电容C835充电使⑤脚电压上升，当升高至芯片要求的启动电平时，N803内部电路开始振荡工作，内部开关管在T901次级感应出高频脉冲电压。T901⑥、⑦-⑨、⑩绕组感应的脉冲电压，经VD833整流和C838、L831、C839、C840平滑滤波后，产生＋5VS电压为主板CPU系统供电，使整机处于待机状态；T901④-⑤绕组感应的脉冲电压，经R837（2.2Ω）限流、VD832整流和C835滤波后，获＋18V左右的VCC电压，一路加在N803⑤脚作电源电压，取代C835充电启动电路；另一路经开关控制电路中的V831（BH-10）控制，为PFC驱动控制芯片N801⑧脚和主开关电源芯片N802②脚供VCC1、VCC2电源电压。

    2.稳压控制电路
    副电源稳压控制由N803④脚内部电路、误差放大器V843（AZ431）、光耦合器N832（PC817B）等组成，当市电输入电压升高或负载变轻引起＋5VS输出电压升高时，升高的电压经R839使光耦合器N832①脚电压升高，同时经取样分压电阻R843、R842使误差放大器V843的R极电压升高，使N832②脚电压下降，其内部发光管因工作电流增大而发光加强，③、④脚内光敏管受光增加而使导通增强，将N803④脚电压拉低，经内部电路控制开关管导通时间缩短，将＋5VS输出电压拉回到正常值；反之，若＋5VS输出下降时，则稳压控制过程与上述相反。

    3.保护电路
   （1）开关管过流保护
    N803①脚是内置开关管的源极，也是内电路过流检测端，外接电流取样电阻R831（1.8Ω/2W）。当电流过大使①脚电压升到保护设定值时，其内部保护电路启动工作，使副电源停止输出。
   （2）掉电、欠压保护
    N803②脚为掉电、欠压检测输入端，在②脚设置了两种保护：一是市电整流输出电压VAC欠电压保护，VAC正常电压为＋300V，当此电压降低时，经隔离管VD838后由R952、R972、R823、R874串联分压取样，使②脚电压下降到设定闭值时，保护电路动作使N803停止工作；二是＋18V的VCC电压经R973取样后，一路加至②脚，若VCC下降到设定阈值，则保护电路启动，N803停止工作。与此同时，VCC降压信号还经R836、V914送至PFC芯片N801②脚（软启动/欠压检测输入端），使N801也停止PFC电压输出。
   （3）反峰压吸收保护
    由VD831（RGlC）、C833（471/1kV）、R834（100kΩ/2W）组成尖峰脉冲吸收网络，用于吸收N803内置开关管由导通变为截止时，⑦、⑧脚（即开关管D极）激起的反峰脉冲电压，以保护N803不被过高的反峰脉冲电压击穿损坏。

    4．开/关机控制电路
    开/关机控制电路由光耦合器N833（PC817B）、V832、V831等组成，用于对PFC芯片N801和主电源芯片N802的VCC供电进行通／断来控制。待机状态，STB为低电平，V832截止，N801也截止，V831反偏亦截止，VCC1、VCC2无电压（0V），此时N801、N802不工作，整机处于待机状态；遥控二次开机后，STB为高电平，V832、N801、V831相继导通，VCC1、VCC2（R804为0Ω）均输出＋15V电压分别为N801、N802供电，整机处于正常收看状态。

    5．不启动故障的检修
    海信LED37T28KV型液晶彩电副开关电源发生故障时，会造成无＋5VS和VCC电压输出，使整机无法启动工作。检修时，可根据待机指示灯亮否？熔丝断否？及检测开关电源输出电压、关键点电压和电阻、解除保护等方法判断故障部位。为了方便检修，可将电源板取下脱机单独进行检修，用于电源板工作需要的高电平STB启动信号，可用一只4.7kΩ电阻将＋5VS和STB端相连接，作为开机控制信号，使主电源有输出电压，为了观看电源电路工作状态，可在＋12V（主电源）输出端接一只12V汽车灯泡作假负载。

    例1：通电后待机指示灯不亮，保险丝烧断。
    分析检修：（1）用万用表检测PFC输出端滤波电容C812两端正、反向电阻。若为零或很小，说明PFC输出电压负载存在短路或严重漏电故障，需重点检查的元件有：一是PFC滤波电容C812、 C810（并联）；二是N803⑦、⑧脚与①脚间内置开关管；三是N802主电源外置开关对管V839、V840（K3569）。如N803内部开关管击穿，还要仔细检查反峰压保护元件VD831、C833、R834是否损坏，否则更换N803后，还会被击穿。当主电源开关管V839、V840击穿时，还应检查谐振电容C865（223/1kV）是否损坏。（2）如C812正、反向电阻正常，再测市电整流输出滤波电容C808（与C807、 C811并联）两端正、反向电阻，若阻值很小或为零，说明市电抗干扰滤波电容或整流滤波电容C801～C808、C811有击穿，否则为桥式整流组件V801（T5SB60）、或输入超压、错相位保护压敏电阻RV801（14561）击穿或漏电。
