一台创维32L01HM液晶彩电，按遥控器或面板上的开／待机键，红灯变为蓝灯，不开机。如关机等约两个小时后再开机，又能正常工作，正常工作后关机再马上开机，又出现上述故障现象。
    分析检修：该机采用8M19机芯，CPU为MST6M19GL；电源板型号为5800-PLCD26-01（单独板），其PFC芯片为5500A（IC601），主电源芯片为F9222L（IC602），副电源芯片为P1014AP10（IC608）。
    当出现故障时，测得由副开关电源送给CPU的5V电压稳定，输出的VCC电压（18V）也很稳定，这说明副开关电源正常。

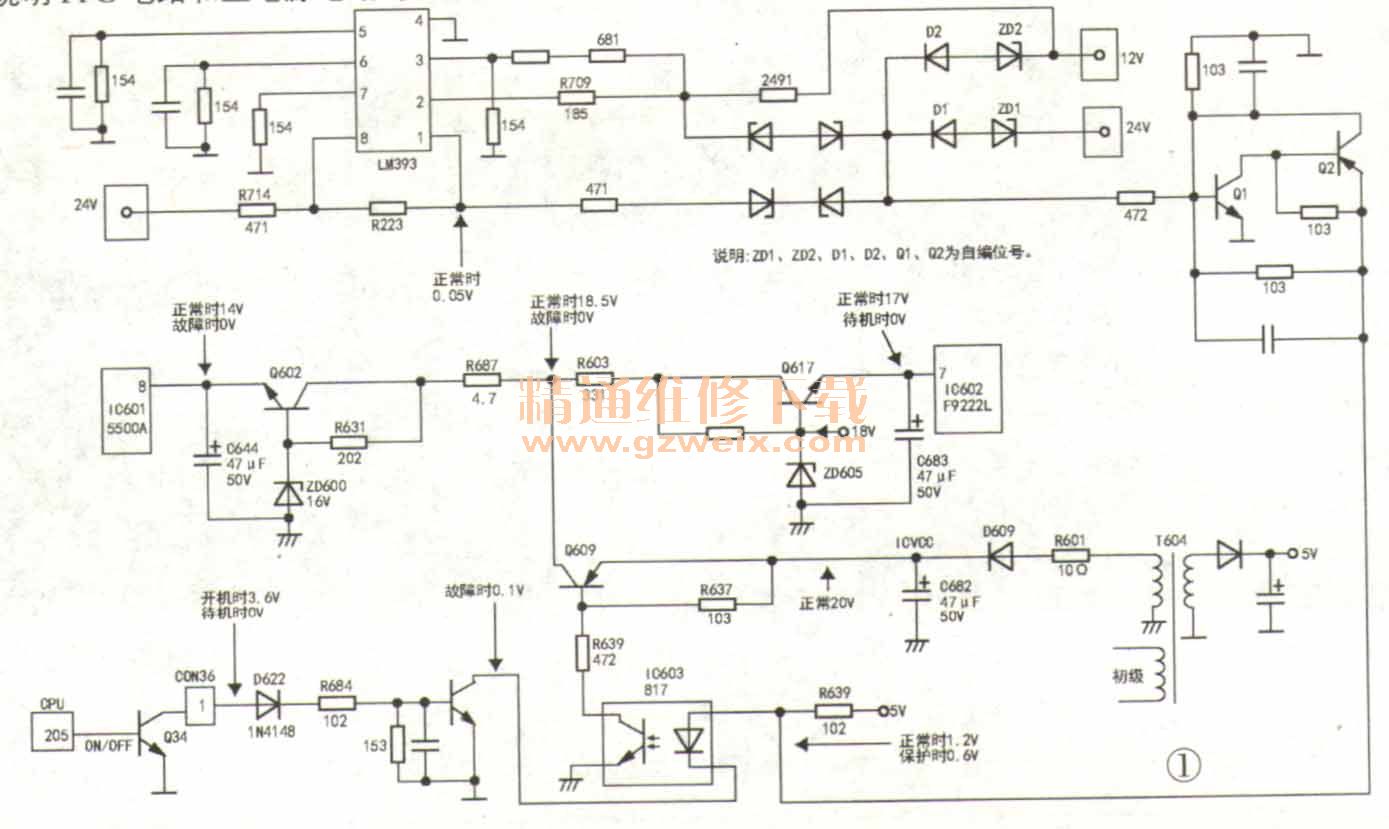

    开机后检测插座CON36①脚的开／待机电压能在3.6V9（正常开机）与0V（待机）之间转换，如图1所示，这说明CPU的205脚至开／待机控制三极管Q34的c极之间的电路正常。测得光耦IC603的①脚（即二极管的正端）电压在故障时为0.6V，正常时为1.2V。这说明故障时IC603内部的发光二极管不发光，Q609、Q617、Q602均截止，无VCC电压输出，则IC601的⑧脚和IC602的⑦脚得不到14V和17V的正常供电而停止工作。

    将IC603的次端③、④脚短接后（即强制启动主电源）试机，电源输出的12V和24V电压正常且稳定，这说明PFC电路和主电源电路均无故障，到底是何原因引起的呢？试机发现，在刚开机瞬间机内发出一声轻微的“吱”声，随后消失，这说明在启动时电路可能随即又进入了保护状态。恢复电路后试机，发现在刚开机瞬间，24V电压从30V降为2V左右，这进一步说明故障系保护电路起控所致，于是首先检查24V、12V过压保护电路。该部分电路元件多为贴片元件，且安装在电源板反面，无位号（图1中位号为自编号）。ZD1、ZD2分别是24V、12V过压保护取样稳压二极管（ZD1反向击穿电压是27V 、ZD2是13V）。当输出的24V或12V电压因某种原因大幅升高时，ZD1或ZD2导通，使Q1饱和导通，Q2也随之饱和导通，IC603的①脚供电被强制拉低至0.6V（正常时约为1.2V），IC603停止工作，Q609因基极得不到偏置电压而截止，Q617、Q602也随之截止，PFC电路与主电源电路不工作，从而实现过压保护。
    断开ZD1后试机，主电源输出的各组电压均正常，图像、声音也正常，这说明故障原因是ZD1不良。换上一只稳压值为28V的稳压二极管后，故障排除。
    编者注：根据开机／待机控制信号所连接的电路，实施强制打开主电源、PFC校正电路供电的方法，来确认主电源、PFC电路工作是否正常是非常重要的。该机故障如作者所述，短接IC603次级端进行强制打开主电源供电是一种较好的手段，维修人员还可采取短接Q609的c、e极或将R639一端接地，也可实现强制开机。此外，还可以将Q2断开，以此确认整机不工作与保护电路无关。
