例3：二次开机后，有时屏幕能亮，有时指示灯闪烁几下就黑屏。
    分析检修：通电测得待机5Vstb及主电源5V、24V电压均正常，但PFC电压只有365V，正常值应大于380V，判断故障在PFC电路中，相关电路如图6所示。

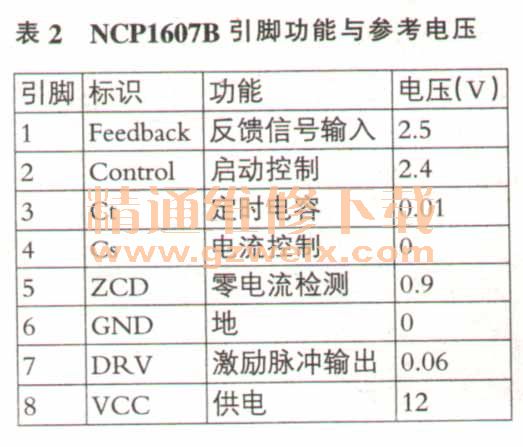

    二次开机后，Q301导通，输出VCC1电压给U201（实装NCP 1607B）的⑧脚，U201启动工作，从⑦脚输出 驱动脉冲信号，使Q201工作在开关状态。当Q201导通 时，电感L202储能；当Q201截止时，L202通过D201和D202给C211充电，最后在C211上形成380V～400V的PFC电压。N201的引脚功能与参考电压见表2。

    PFC电压高低由U201①脚电压控制，①脚电压越低，输出电压就越低。拆下U201①脚外接电阻R214～8216，先清除其底部粘胶，再用吹风机吹干PCB板，最后再装上这几只电阻试机，故障排除。
