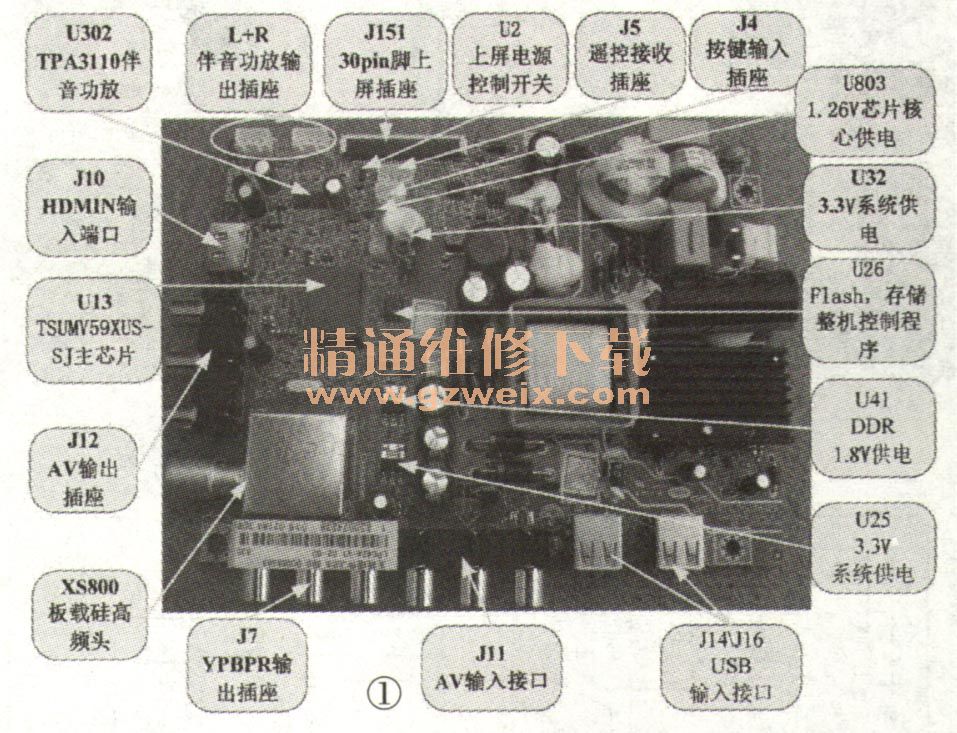

长虹液晶ZLS42A-P机芯采用三合一主板，即将电源、背灯驱动、主板电路做在一块板上，如图1所示。该主板具有电源AC-DC转换、背灯升压调光控制、信号解调处理等功能。

    该机芯的主芯片采用MSTAR公司生产的单芯片TSUMV59XUS（U13），伴音功放采用数字功放TPA3110LD2PWPR（U302），主要机型有LED32C2000、LED32C2000（LM014）、LED32560、LED32568、LED32B21000（LG1 U）等。

    一、信号处理电路简介
    U13是对各种信号进行处理的核心器件，并内置CPU电路，控制整机各个功能电路协调工作。从高频头输入的中频信号，AV端子输入的CVBS信号，VGA端输入的RGB信号，HDMI端输入的数字多媒体信号，HDTV端输入的分量信号（YPbPr）、USB端输入的多媒体数字信号，均直接进入U13中进行处等处理后，编码产生LVDS信号，通过上屏线送给逻辑板。
    从各端口输入的声音信号进入U13进行音量控制、音效处理后，送给伴音功放块U302，经其放大后推动扬声器发声。
    总线进入方法：按菜单键后，在菜单未消失前，依次按数字键0、8、1、6即可进入总线。
    软件升级操作方法：（1）先将升级程序拷贝到U盘根目录下，文件名必须采用设计提供的名称：CHV59se LCD.bin;（2）将信号源切换到TV状态，将U盘插入USB 1接口中；（3）在设置一选项下，执行软件升级，按提示操作即可；（4）在完成系统升级后，进入工厂M模式，进行初始化数据操作，最后遥控待机退出工厂模式即可。

    二、开关电源电路
    该机芯开关电源电路的主要器件如图2所示，通过反激变换IC和变压器将输入220V/50Hz交流电（AC）转换为12.3V直流电（DC），为主板电路及LED背光驱动IC供电；同时输出32V直流电，供给LED背光升压电路。

    该机芯开关电源反激变换IC型号是NCP1251A。该芯片是安森美公司的高集成度PWM反激变换芯片，针对低功耗反激式电源设计，内置固定频率65kHz的电流模式控制器、斜坡补偿、4ms固定软启动、过压／过流保护等电路，如图3所示。

    NCP1251A待机功耗低于100mw，启动电流低于15μA，工作电压最高可达28V，内部正常工作频率为65kHz，当电源工作在轻载状态时，工作频率自动降到26kHz，或者进入跳周期工作模式，其引脚功能见表1。该IC可与多款TSO-6封装的绿色模式PWM控制IC互换，如常见的OB2273、LD7536、（LD7535）、NE1102、NCP1250等。

    1．进线杭干扰电路
    主电源上的进线抗干扰电路由电压过高限制电路、防浪涌冲击电路和进线抗干扰滤波电路组成，如图4所示。

  （1）电压过高限制电路／防雷击电路
    当从插座CON101输入的电压过高时（火线和零线）或有雷电进入时，压敏电阻RV01的两端电压升高，当超过RV01的保护电压值时，其漏电电流大增，KV01接近短路，FP101因过流而熔断，从而保护后级电路不会因电压过高而损坏。
  （2）防浪涌冲击电路
    在冷机状态，滤波电容CP105未存储电荷。当接通电源开关后，交流电压先经RTP101限流，再由DP101～D104组成的桥式整流电路整流后，为CP105充电。RTP101的接入，限制了CP105的最大充电电流，从而避免开机冲击电流过大，损坏器件。因RTP101为负温度系数器件，所以随着充电的进行，RTP101自身阻值会随温度的上升而变小，最后几乎变成直通，不再额外消耗能源。
  （3）进线滤波电路
    进线滤波电路由FLP101、FLP102及外围电路组成两级滤波网络。FLP101和FLP102是共模线圈，组成两级共模滤波网络，滤除电网或电源产生的共模（幅度相等，相位相同）干扰信号。对于差模（幅度相等，相位相反）干扰信号，该网络没有抑制作用，因为差模干扰信号在共模线圈中产生的磁通相反，则线圈的感应电压约为零。
    CXP101、CXP102组成不平衡滤波网络，滤除电网或电源产生的差模干扰信号。电路中，CYP103、CYP104的一端与冷地相连，作用是消除共模干扰，多采用高压瓷片电容。
    2.启动电路
    AC220V电压经RP101、RP102及RP103、RP104、RP106分压后，得到一个幅度值正比于交流电压，经二极管DP105整流后得到VCC电压，向电容CP201（4.7μF/50V）充电，CP201两端电压逐渐升高，UP101（NCP1251A）的⑤脚电压也跟着升高，当该脚电压升至VCC-ON电压（18V）时，UP101启动工作。
