一台海信TLM32V67K液晶电视，时而能开机时而不能开机，有时开机收看过程中无规律死机。
    分析检修：拆机检查，电源板各输出电压正常，于是重点检查主板（型号是RSAG7.820.1672）。该机主板上的主芯片U34（MT8222）及FLASH芯片U17都有被焊过的痕迹。造成死机的原因可能有：1．电源电压异常；2.主芯片和FLASH通信失败;3．主芯片和RAM芯片通信出错；4．主芯片时钟不稳；5．总线电压异常；6．主芯片本身故障等。在正常收看的过程中死机，上述原因2、5基本可以排除。

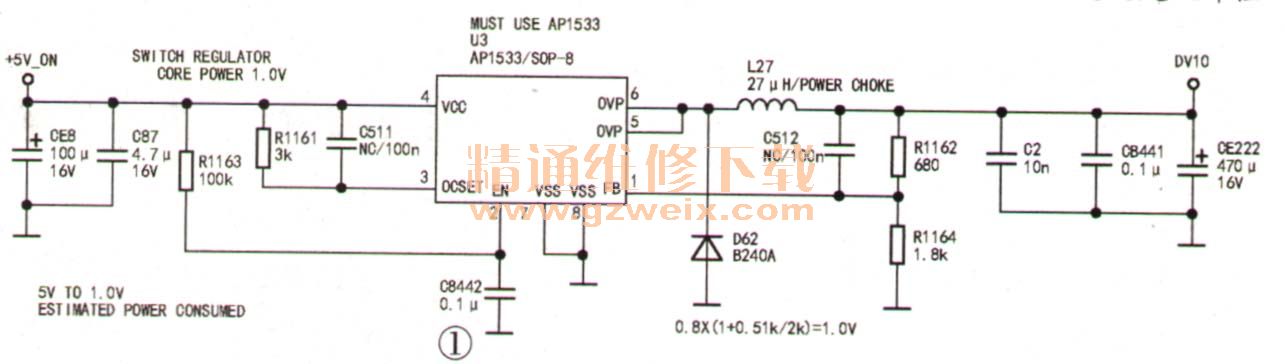

    本着先易后难的原则，先查主板所需的各组电压，测得数据存储器DRAM供电为2.6V，正常；3.3V、1.2V、1.0V电压分别为3.29V、1.20V、1.09V，也基本都正常。在故障出现时，再测上述电压，发现1.0V电压从1.09V降为0.92V，且主芯片温升很快。1.0V电压供电主芯片内核，电路如图1所示。

    5V电压从U3（AP1533）的④脚输入，经内部开／关控制后从⑤、⑥脚输出脉冲，通过L27储能、C2滤波后输出稳定的1.0V直流电压。U3的①脚为输出电压取样反馈调节端。 D62为续流二极管，在开关管关断期间泄放L27中的能量，从而继续向负载供电。通电后手摸U3很烫，断电测C2两端在路电阻约22Ω。因是1V低压电路，22Ω阻值应属正常，但U3工作在开关状态，发烫就不正常。经查续流管D62正极虚焊。补焊D62后开机，U3输出电压稳定为1.09V，且U3 、U34的发热量明显下降，长时间试机，故障不再出现。
    总结：续流管虚焊引起电源块AP1533工作状态发生改变，仅开关管导通时才向负载输出电流，即DC-DC电路工作在脉冲滤波状态。滤波不良的电压加到主芯片内核电路上，使CPU工作出错，从而出现死机、花屏故障，同时DC-DC块与主芯片发热量增大。
    编者注：内核工作需要的电压误差电压是非常小的，故系统工作不稳定时监测内核供电的稳定是故障检修排除的重点之一。
