许多电视机都有一组AV信号输出端子，A是AUDIO（音频）V是VIDEO（视频），可以把电视机的AV信号送给其他视听设备或记录保存设备，平时极少使用。在维修中可以利用检测AV信号输出的情况来帮助判断故障部位。
    1.AV信号的特点
    AUDIO是指音频信号，幅度在1V～2V左右，不受电视机音量控制和无信号静噪控制，输出阻抗较高为10kΩ左右。
    VIDEO是指频率较高的视频信号，幅度在1V左右，输出阻抗75Ω，信号中包含行场同步信号和消隐信号，称为“全电视信号”，但没有菜单音量等屏幕显示信号，不受无信号蓝屏控制。
    由于音频信号阻抗较高，用一般的低阻抗喇叭或耳机是听不到声音的，用一片压电陶瓷片能清晰地听见电视伴音。由于视频信号中包含行、场同步脉冲信号，用上述压电陶瓷片能听见一种连续的滋滋声，用指针式万用表交流挡测AV信号可以看到有跳动的读数，但不直观，无法知道信号究竟好不好。把AV信号输出接到正常电视机的AV输入端是最直观的。
    2．维修实例
    例1：一台东芝42C3000A型液晶电视，图像正常，声音断断续续，后来一点也没有了。
    分析检修：初步检查发现TV接收状态和AV输入状态图像均正常但都无声，把AUDIO输出信号送给一个有源音箱，发现有音频信号输出，这说明从高频头到音频信号解调处理以及音频信号转换电路都是好的，重点要查功放电路。因为AV输出音频通常是在电路中设计的音频切换电路输出的。

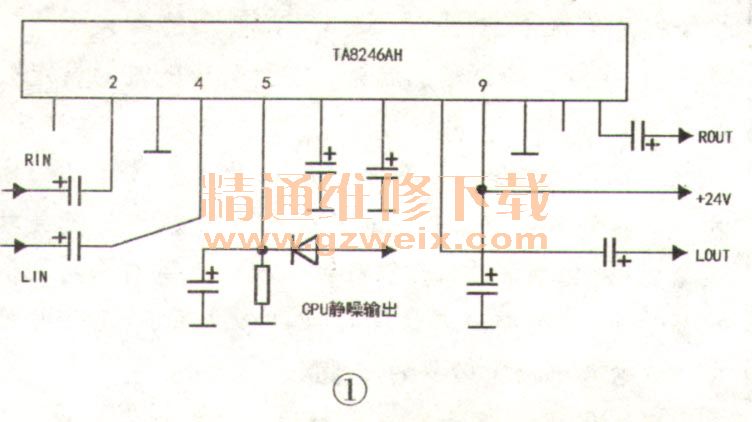

    该机功放芯片是TA8246AH，其主要引脚功能如图1所示，测⑨脚24V电压正常，但手持镊子触碰②、④脚，喇叭里并无感应交流声，测⑤脚电压为4V，且不稳定。查资料得知⑤脚是静噪脚，高电平静音。由于手边无线路图，按线路走向往前查，发现一过孔焊盘和⑤脚静噪线路相距很近，焊盘旁边有黑色污物，用小刀清理干净后开机，声音恢复正常，⑤脚电压稳定在0.4V。原来该机故障原因是污物引起线路漏电，导致功放静音。

    例2：一台CRT老彩电，蓝屏无声，也无菜单等屏显。
    分析检修：查看故障机AV输出信号，满屏是雪花点且音频为噪音，按遥控器“频道＋／－”键雪花点瞬间消失但马上又出现。从故障现象和AV输出信号情况看：行场扫描电路正常（有蓝屏）、CPU工作正常（CPU已接收到换台指令并执行了该指令），小信号处理电路正常（AV信号有雪花点和噪音），故障源应在高频头。因为有噪点，说明中放、视频检波、AV切换等电路无故障。
    查高频头＋B电压为12V 、AGC电压为7V，都正常，频段转换L和H端电压为0V、U端电压为10V，这说明高频头工作于UHF频段，但BT调谐电压端电压为0V，而且在变换频道时始终为0V。查调谐电压形成电路，发现将＋B（115V）降为33V调谐电压的12kn/2W电阻一端开焊，补焊后开机图声正常，但仍无屏显。经查场输出反馈给CPU的脉冲整形三极管b-e结开路，更换后屏显正常。事后，用户说屏显以前就没有，不影响收看就没修，这次没图像才送修。
    小结：本例由于无信号引起蓝屏，由于CPU丢失场反馈脉冲引起无屏显，两不故障混合增加了维修难度，如果按部就班一步步查下去可能要花费许多时间和精力才能找到故障源。
    液晶电视蓝屏或灰屏（无任何显示的情况）较多见，有时难以确定是软件还是硬件问题，这时看一下AV输出信号，如果是满天雪花或有图、有声，则基本可以排除软件问题，重点要查数字信号处理和上屏信号及逻辑板电路。
    另外，电视机的AV输出可以作为一个信号源给故障机注入信号，AV输入可以作为信号寻迹用，但要在线路中串联一只10μF/50V的无极性电容，或用两只22μF /50V电解电容负负相接代替。
