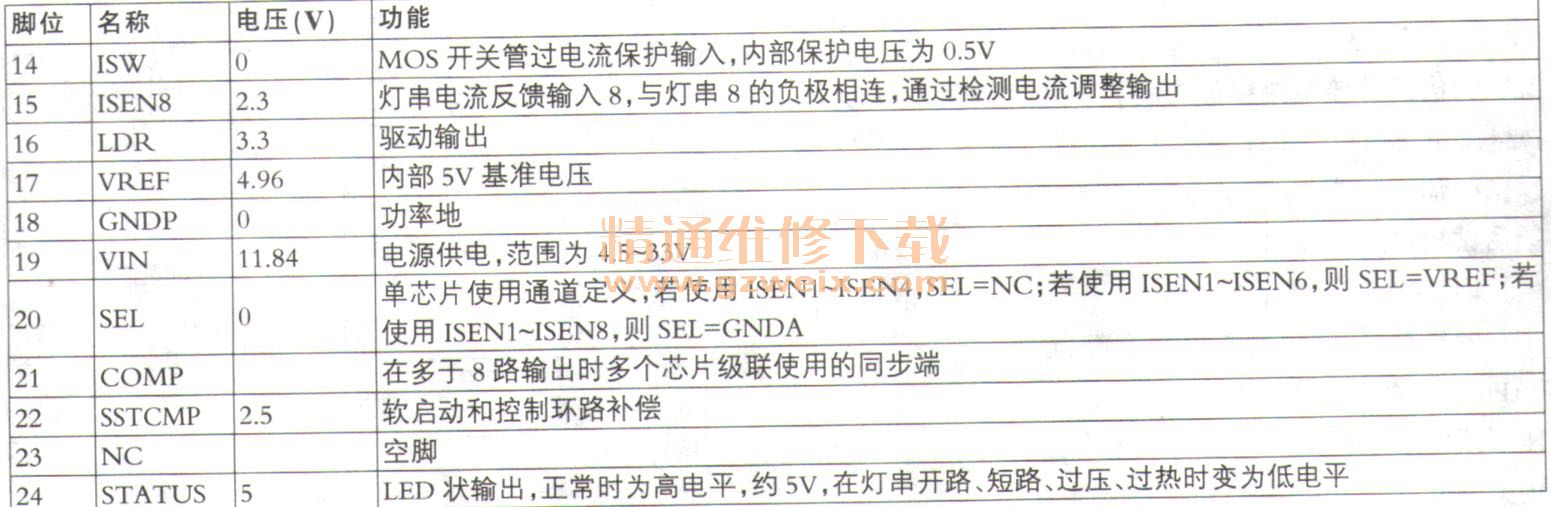

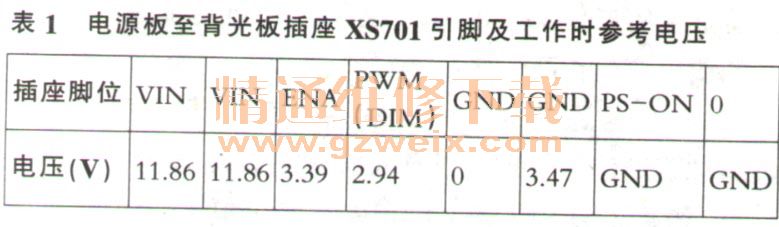

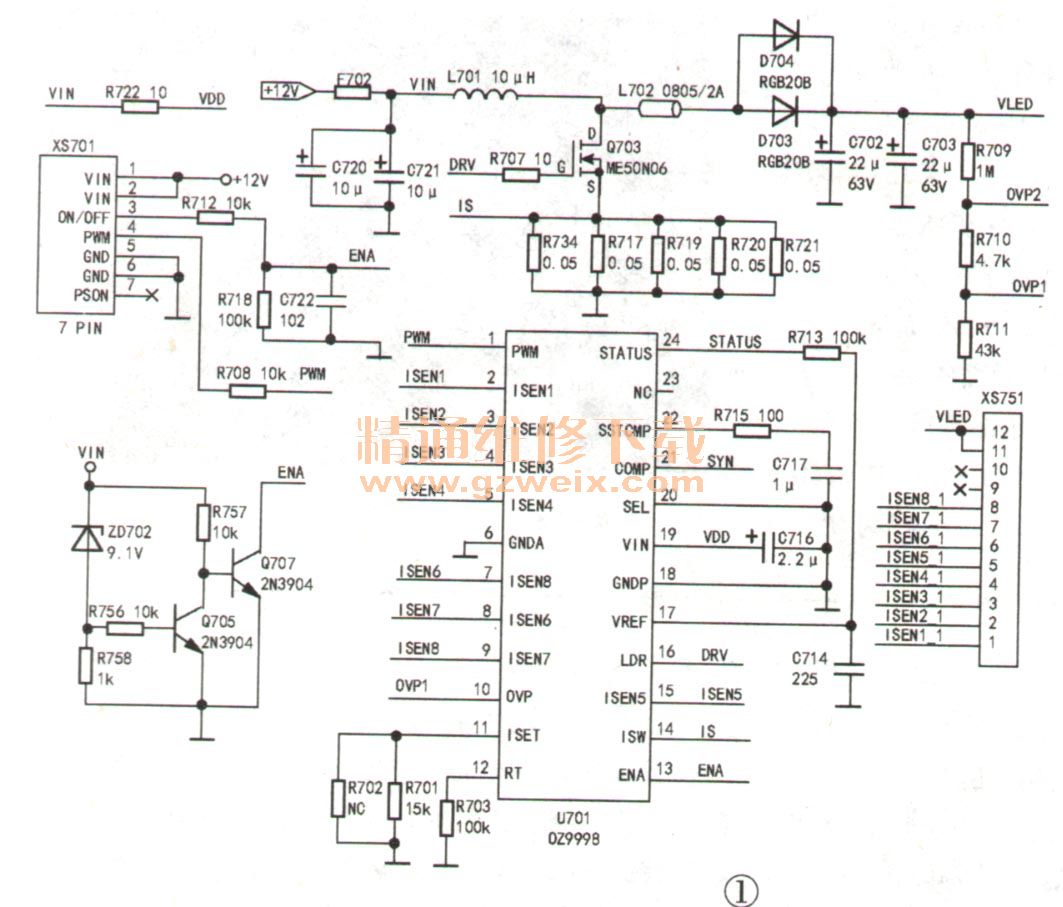

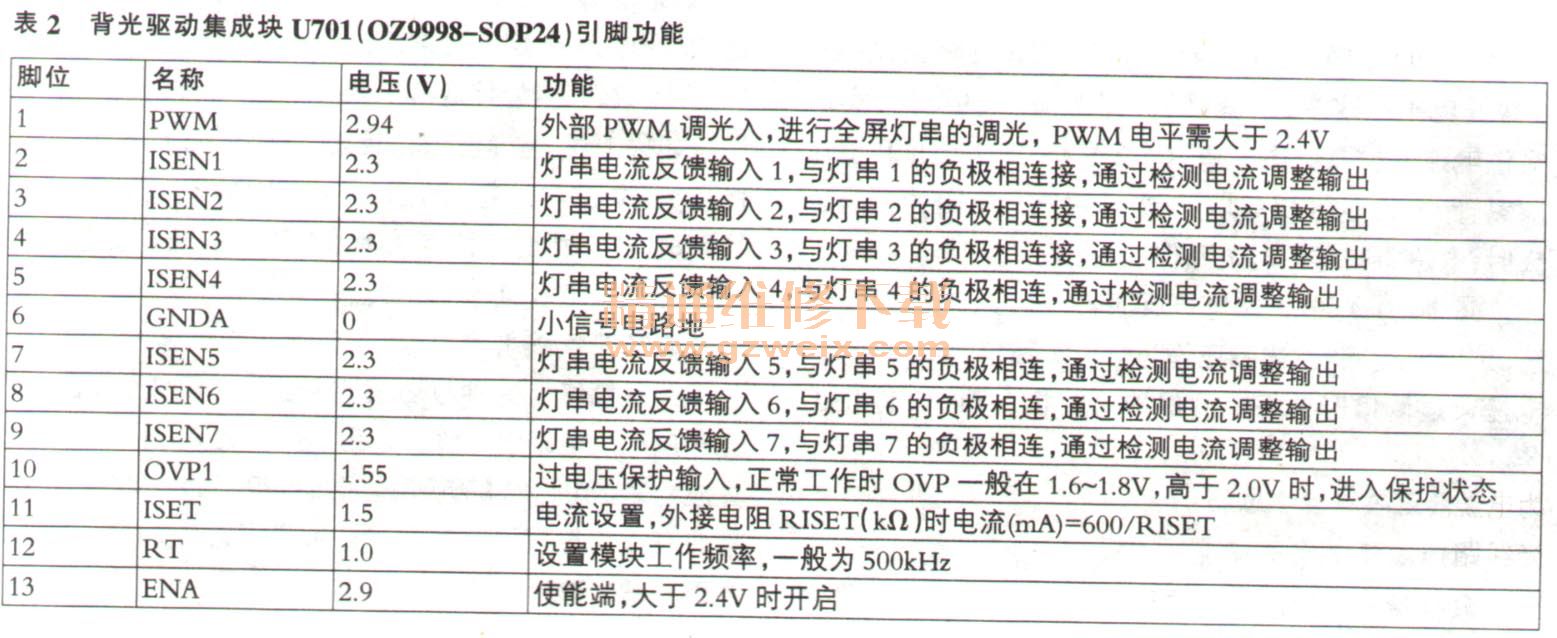

该机背光板的型号是KLD＋LD12E08-01，驱动芯片采用OZ9998 （U701），如图1所示，相关实测电压见面。表1、表2。






    故障现象1：背光不亮，仔细观察可隐约看到暗画分析检修：查＋12V电源正常，VLED无输出，驱动表1电源板至背光板插座XS701引脚及工作时参考电压管Q703控制极无激励信号，说明控制芯片工作不正常，测得PWM端电压高于2.4V，但ENA（使能）端电压较低，查三极管Q705、Q707没有问题，断开Q705、Q707、ENA端电压仍低，怀疑C722漏电，将其拆除后通电，背光亮。找一只1000pF贴片电容代换C722后，机器工作正常。
    故障现象2：开机背光亮一会，几秒钟后不亮。
    分析检修：在背光不亮时测得VLED输出电压约为＋12V。怀疑LED灯串或其他异常使驱动电路进入了保护状态。在线检测电阻、电容，无漏电、短路现象。将U701芯片拆下，清理线路板后再装上试机，工作正常。第二天开机又出现同样现象，说明有元件冷态异常。检查发现C702、C703表面无异常，并联一只33μF/50V电容后，冷态后开机工作正常。拆下C702、C703检测，其容量不足10μF。因电容容量不足造成VLED电压滤波不良，芯片认为VLED输出电压过高，启动保护。更换C702、C703后机器恢复正常。
    故障现象3：背光不亮。
    分析检修：拆机后发现背光板上多处有异物，经查为电源板上PFC电容爆裂后电解液喷溅引起。清洗背光线路板后开机，背光灯亮一会后熄灭，与故障现象2有点相似，替换C702、C703后故障依旧，怀疑线路板清理不干净，拆下U701后仔细清理，仍未排除故障。怀疑插座XS751的引脚间漏电，于是先用酒精灌入插座静置一段时间，再用吹风机烘干试机，效果仍不理想。后找来装硬盘的透明塑料盒，将其剪成与LED背光灯排线宽度差不多的小块，反复蘸酒精在插座中拔插，再将酒精灌入插座甩干，如此反复多次清洗，烘干后试机，故障排除。
