创维8S92/93机芯液晶彩电电路简介与故障检修
来源:本站整理  作者:佚名  2016-08-20 14:49:04

    创维8S92、8S93机芯液晶彩电采用MSTAR公司的MSD6A918+MSD6M40方案,具有MEMC功能,配用120H:液晶屏。此外,当8S92机芯配FHD(全高清)屏时,6M40输出为4路V-BY-ONE信号,6A918跟6M40之间为两对HS LVDS信号;当8S93机芯配UD(超高清)屏时,6M40输出为16路V-BY-ONE信号,6A918跟6M40之间为8路V-BY-ONE信号。在接口上,8S36机芯比8S93机芯多1路USB2.0、1路AV输入及1路分量输入。

    一、电路简介

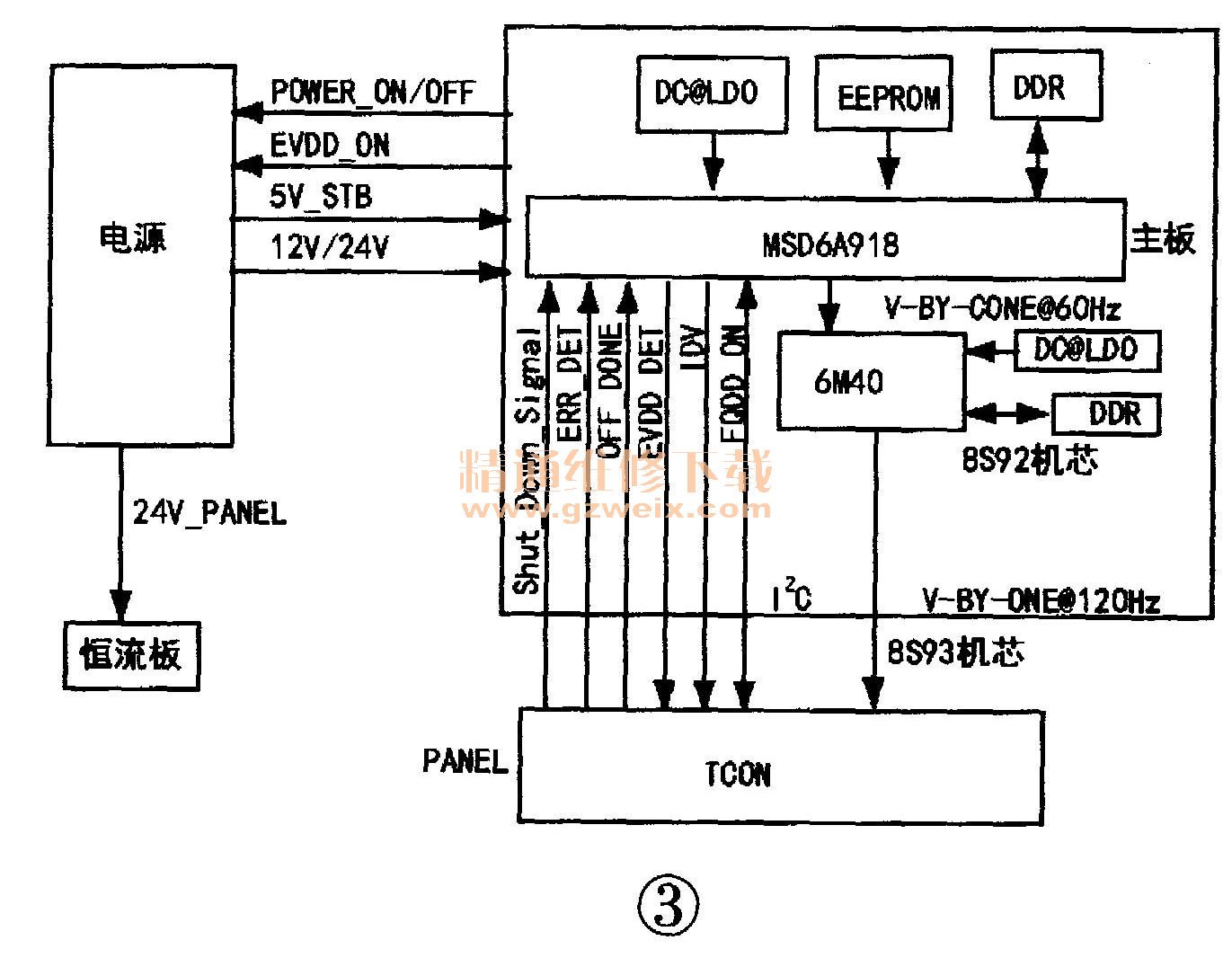

    该机芯液晶彩电的整机框图如图1所示,主板供电流程如图2所示,整机信号流程如图3所示。





    在图3中,Shut Down_Signal(ERR DET)为屏故障输出信号,当屏异常时,此脚为高电平。
    OFF_DONE为屏自动恢复状态标志信号。在待机时系统向屏通过12C发送信号,屏开始恢复,恢复完成后输出高电平信号,此时系统进入待机状态。
    EVDD_ON等同于BL ON/OFF信号,24V供电控制信号。
    EVDD_ET为24V检测信号。当电压低于14V时,屏体输出低电平,系统检测到后进入待机状态。
    1.进入工厂模式的方法
    用户菜单方式:进入主页。设置。本机信息,按遥控器的上、上、下、下、左、右、左、右键即可进入。
    长按机器键控板的音量一键,在音量减到。时,同时按下遥控器上的返回键即可进入。
    2.退出工厂模式的方法
    在工厂菜单的第一页按返回键退出。
      3.主程序升级
   (1)将升级文件MstarUpgrade EMMC.bin拷贝到U盘(U盘必须是FAT32格式)根目录下(如果U盘根目录下有与MstarUpgrade-EMMC.bin同名的文件,则先删掉原来的,再拷贝新文件,不要采取替换覆盖的方法,否则易导致升级不成功)。
   (2)系统正常时升级,先进入工厂菜单,选择其他设置一软件升级,此时会出现一个对话框,按下“确认”按钮开始升级,系统重新启动,且会出现烧录界面。此状态的升级文件为OTA的升级包,此升级包中包含MBOOT文件。
    在升级过程中,电视机的指示灯不停地闪烁,同时U盘的指示灯也会闪烁。在此过程中切勿断电,升级完毕电视会自动重启。
