一只触摸延时开关出现不定时自动点亮灯的故障。

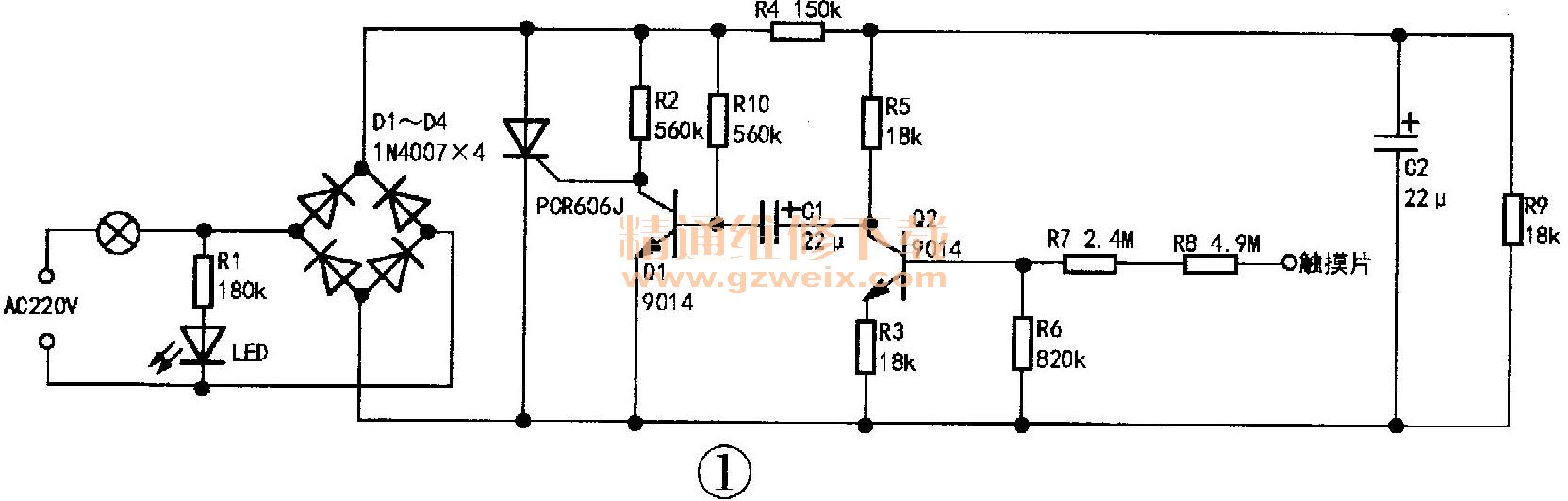

    该触摸延时开关标识的工作电压为AC175V～250V，负载功率≤60W、实绘电路如图1所示（元件位号为自编）。市电经桥式整流后分成两路：一路经R2、R10为Q1提供偏置电压。正常情况下Q1呈导通状态，集电极为低电平，可控硅PCR60可截止，灯泡不亮。另一路经R4、R9分压及C2滤波后，为Q2提供工作电压。用手触摸时，Q2导通，此时C1正极电位被低，因电容两端电压不能突变，则Q1基极电位（即电容C1负极）也被拉低，Q1由导通变成截止，Q1集电极为高电平，可控硅导通，白炽灯点亮。因C1的充电需要一定时间，所以达到了延时导通的目的。

    R1和LED组成指示电路，在可控硅未导通时，AC220V电压经灯泡流过R1使LED发光，指示触摸位置；当可控硅导通后，R1和LED被后面的整流桥短路，LED不再发光。
    根据故障现象分析，可控硅应处于不定时自动导通状态，怀疑某元件工作不稳定。首先拆下开关，清除触摸片内的污迹后上电，故障不变。电解电容在工作一段时间后容量易变小。在该电路中使用了两只电解电容，C1容量变小一般会使灯泡导通时间变短，C2容量变小会使滤波效果变差，易出现控制失常现象。拆下C2用万用表的电容挡测量发现其容量仅10WF、换上一只22pF电容后，故障排除。
