二、长智屏背光组件

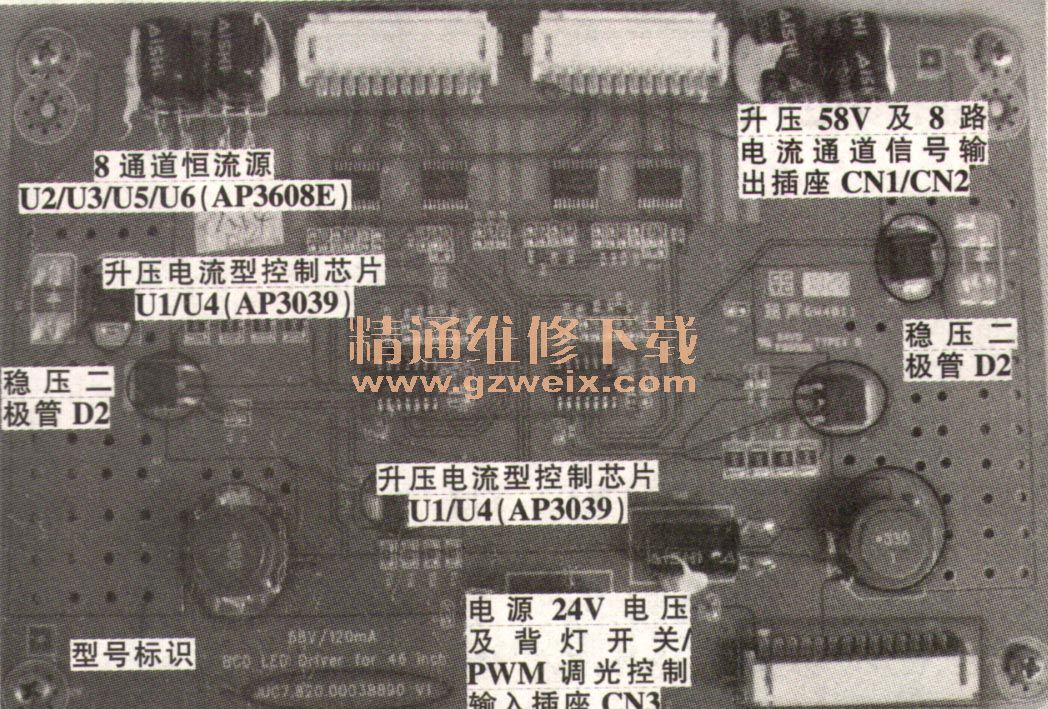

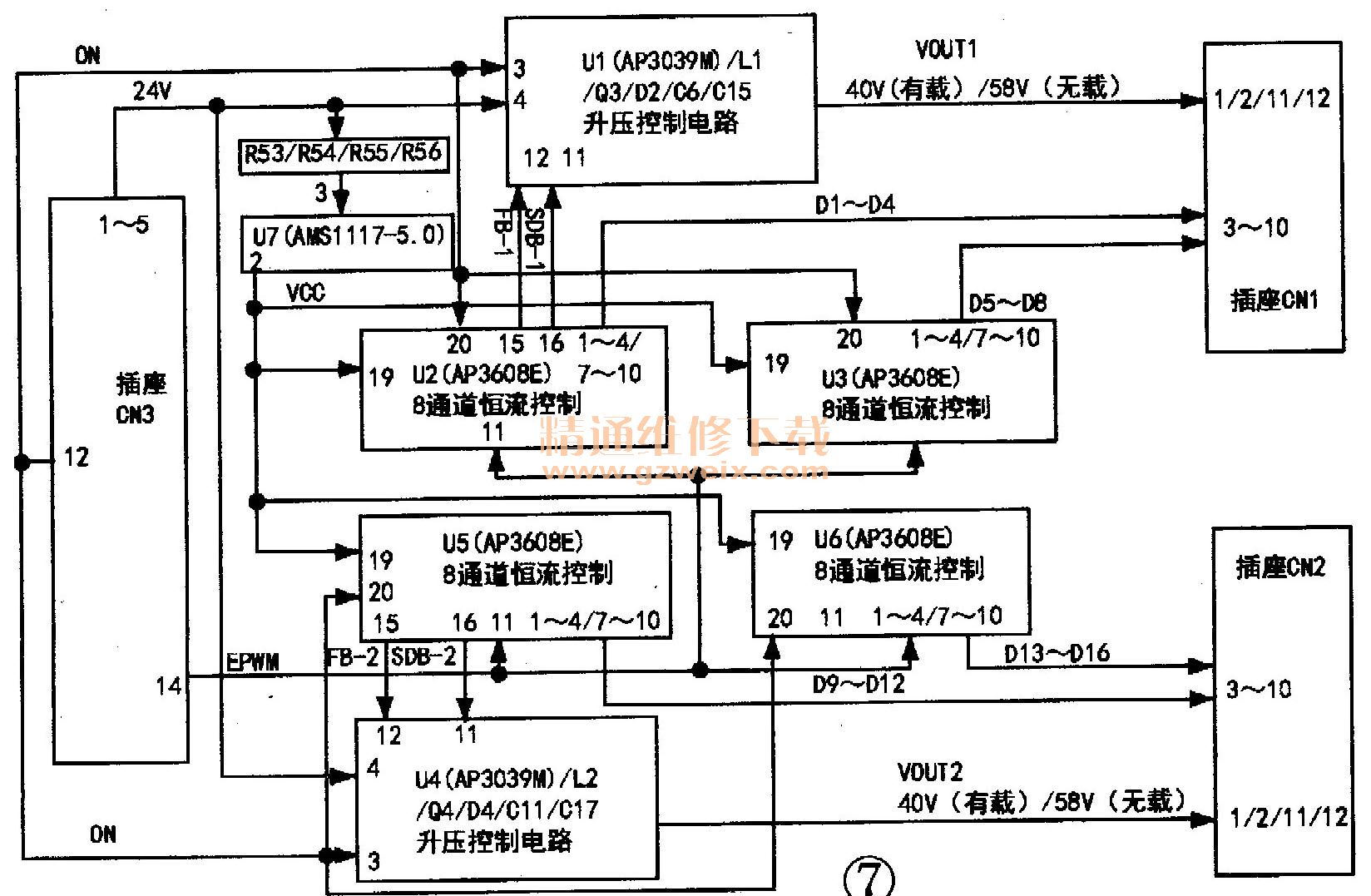

    长智屏背光组件型号：JUC7.820.00038890 V1，其作用是将电源组件输出的24V电压以及背灯开关和PWM调光控制信号送至该背光组件，通过2组升压电路各形成40V电压，以及4组恒流控制电路分别完成8路通道电流控制信号，点亮4组LED灯条上的192颗LED灯。它的背光组件图如图6所示，背光组件信号流程框图如图7所示。

    三、背光组件信号工作过程
    由电源组件形成输出的24V电压经过连线插头送至背光组件上插座CN3的①～⑤脚，而后一路加至升压控制模块U1 /U4（AP3039M）的④脚，另一路通过电阻R53-R56分压为10.73V加至三端稳压块U7（AMS1117-5.0）的③脚，经过稳压再从其②脚输出VCC（5V）电压，加至8通道恒流控制模块U2/U3/U5/U6（AP3608E）的19脚，分别作为其供电。
    由电源组件输出的背灯开关信号（ON）电压5V经过连线插头送至背光组件上插座CN3的12脚，而后同时加至升压控制模块U1、U4的③脚，以及U2、U3、U5、U6的20脚，作为其内部使能开关控制信号。
    由电源组件输出的背灯PWM调光信号（5V）经过连线插头送至背光组件上插座CN3的14脚，而后同时加至8通道恒流控制模块U2、U3、U5、U6的11脚，经过内部PWM调光电路，输出8通道电流控制信号。
    升压控制模块U1、U4、8通道恒流控制模块U2、U3、U5、U6在得到正常的供电及背灯开关电压和背灯PWM调光信号后，模块内部振荡电路、欠压过压电路、逻辑控制电路、驱动电路、误差放大电路、电流通道控制电路等开始正常工作。
    一方面24V电压送至升压控制模块U1、U4的④脚，背灯开关电压（ON）送至其③脚，U1/U4开始正常工作；另外8通道恒流控制模块tJ2、U5的19脚在得到5V供电和11脚背光调光EPWM信号开始正常工作后，分别从U2 、U5的15脚输出反馈信号（FB1、FB2）至U1、U4的12脚（此时正常工作电压为0.5V），而从U2、U5的16脚输出故障检测信号（SDB 1、SDB2）至U1、U4的11脚（此时正常工作电压应大于2V，最高应小于7V，该脚若是检测出为低电平将关闭驱动电路输出，背光灯条因没有高压而不能点亮）。
    升压控制模块U1、U4刚开始工作时，从其⑥脚输出高电平使开关管Q3/Q4导通，此时储能电感L1/L2两端电压为24V并开始续流储能；当内部误差放大器的反向输入电压大于正向输入电压，即⑨脚（CS）电流采样检测电压（R8 、R44、R47 、R48）时，SR锁存器被重置，外部开关管Q3/Q4截止。在开关管Q3/Q4截止期间，储能电感L1/L2开始释放能量，通过二极管D2/D4整流，电容C6、C15/C11、C17滤波，形成VOUT1/VOUT2（40V）电压，送至输出插座CN1和CN2的①、②、11、12脚。
    另一方面8通道恒流控制模块U2/U3/U5/U6正常工作后，分别从其①～④、⑦～⑩脚输出8路通道电流控制信号D1～D8和D9-D16，送至输出插座CN1和CN2的③～⑩脚。
    屏上4组灯条接口在得到正常的40V供电和8路通道电流控制信号D1-D16后，4组灯条上的LED灯被点亮，以给液晶屏提供背光。
