长智屏及模组原理与维修(下)
来源:家电维修  作者:佚名  2017-02-08 09:11:32

    四、背光组件故陈检修思路和要点

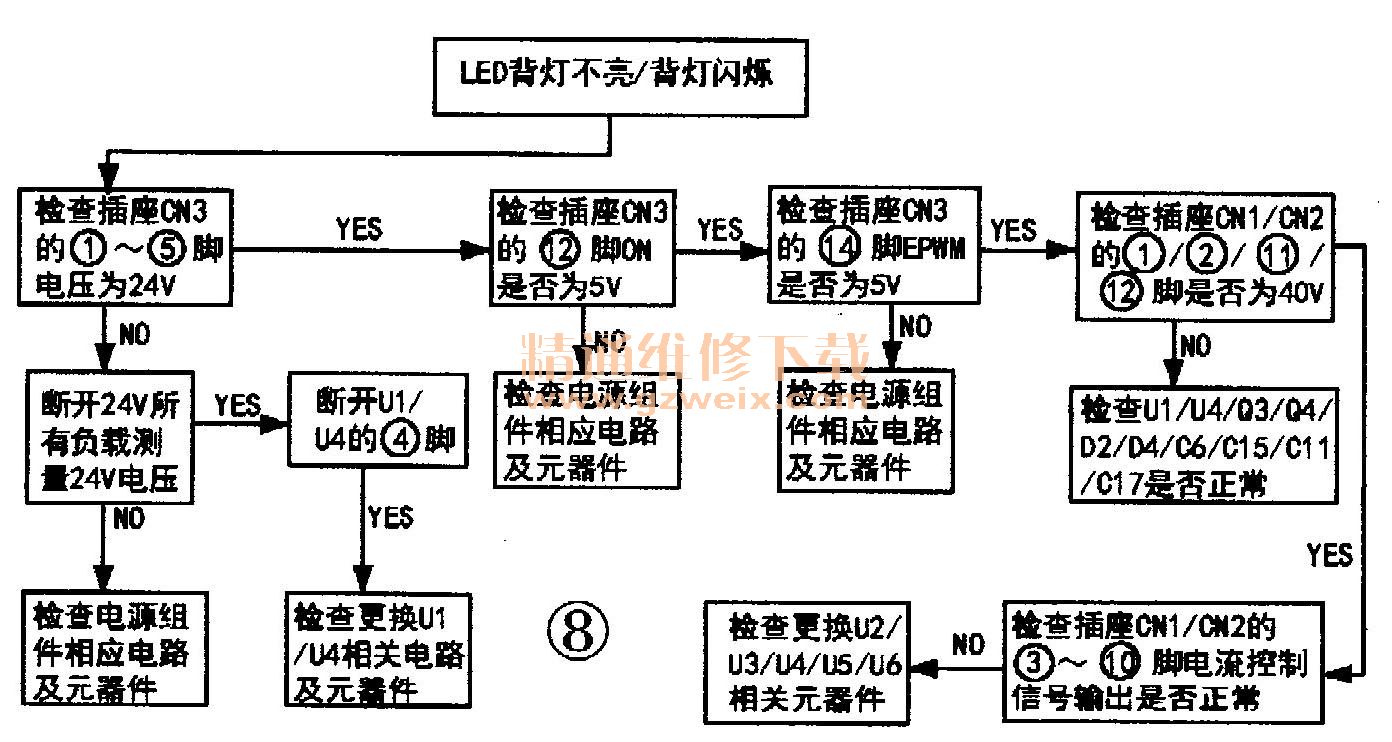

    在检查该组件无输出或出现其他故障时,一般先检查电路输入和输出电压是否正常,然后按顺序检查AP3039M的VIN、EN、UVLO、0V、SHDN等5只管脚,最后再检查剩下的几个管脚;以及AP3608E的VCC脚、8通道电流控制信号D1-D16输出脚,这样就可以将问题先定位明确,最后逐个排查,故障便可以解决,检修流程图如图8所示。

    提示:(1)AP3039M的①脚接一个欠压锁定电路,当输入电压低于某一门限值时就会触发欠压保护功能。电路图中的R2与R3的分压值被采样到芯片的UVLO端,与芯片内部差分放大器的1.25V参考电压进行比较。如果高于1.25V,则表明输入电压Vin正常,芯片可以工作;如果低于1.25V,则说明Vin过低,芯片的驱动引脚(OUT)将被关闭,系统保持最低功耗的待机状态。而AP3039M的欠压保护回差是由内部的22RA电流源来实现,在R2与R3的分压值高于1.25V时,亦即Vin输入正常时,22μA电流源处于开通状态,电流经由UVLO和R3流入GND;当R2与R3的分压值低于1.25V时,亦即Vin输入欠压时,22RA电流源处于关断状态。因此,当Vin的电压值由正常变为欠压或由欠压变为正常,存在着22叭的电流差异,它与电阻R2的乘积即为欠压保护的回差电压。
   (2 )AP3039M的②脚接一个过压保护电路,当输出电压高于某一门限值时就会触发过压保护功能。具体实现与欠压保护电路类似,首先根据需要在输出电压与GND之间接入两个分压电阻R6、R7,然后将分压值接入AP3039M的过压引脚(0V ),再与芯片内部的1.25V参考基准进行比较。如果小于1.25V,则说明电压输出在允许范围之内,芯片正常工作;如果大于1.25V,则说明输出电压过高,芯片将关闭驱动信号(OUT),此时输出电压将回落,从而实现保护功能。过压保护的回差也是由内部的22泌电流源来实现。在R6与R7的分压值低于1.25V时,亦即Vout输出正常时,22RA的电流源处于关断状态;当R6与R7的分压值高于1.25V时,亦即Vout输出过压时,22泌电流源处于打开状态,电流经由0V引脚和R7流入GND。因此,当Vout电压值由正常变为过压或由过压变为正常时,也存在着22μA的电流差异,它与电阻R6的乘积即为过压保护的回差电压。
    所以若是出现相关故障时,可以检查该芯片的①、②脚电压来准确判断故障部位点。
   (3)空载输出电压为58V、8路通道电流控制信号为0V。
   (4)拔掉任一输出插头CN1或CN2 、所对应的上下两组灯条同时不亮,并且该路输出电压为58V、输出的8路通道电流控制信号为0V,控制MOs管Q3或Q4截止而不工作,但不影响升压电路U1和U4的工作。
   (5)上下各两组灯条中的任何一组灯条的电压和电流通道信号因断路或某一只LED灯开路而该组灯条不能点亮,另一组灯条则连续闪烁。

    五、背光组件参考数据表

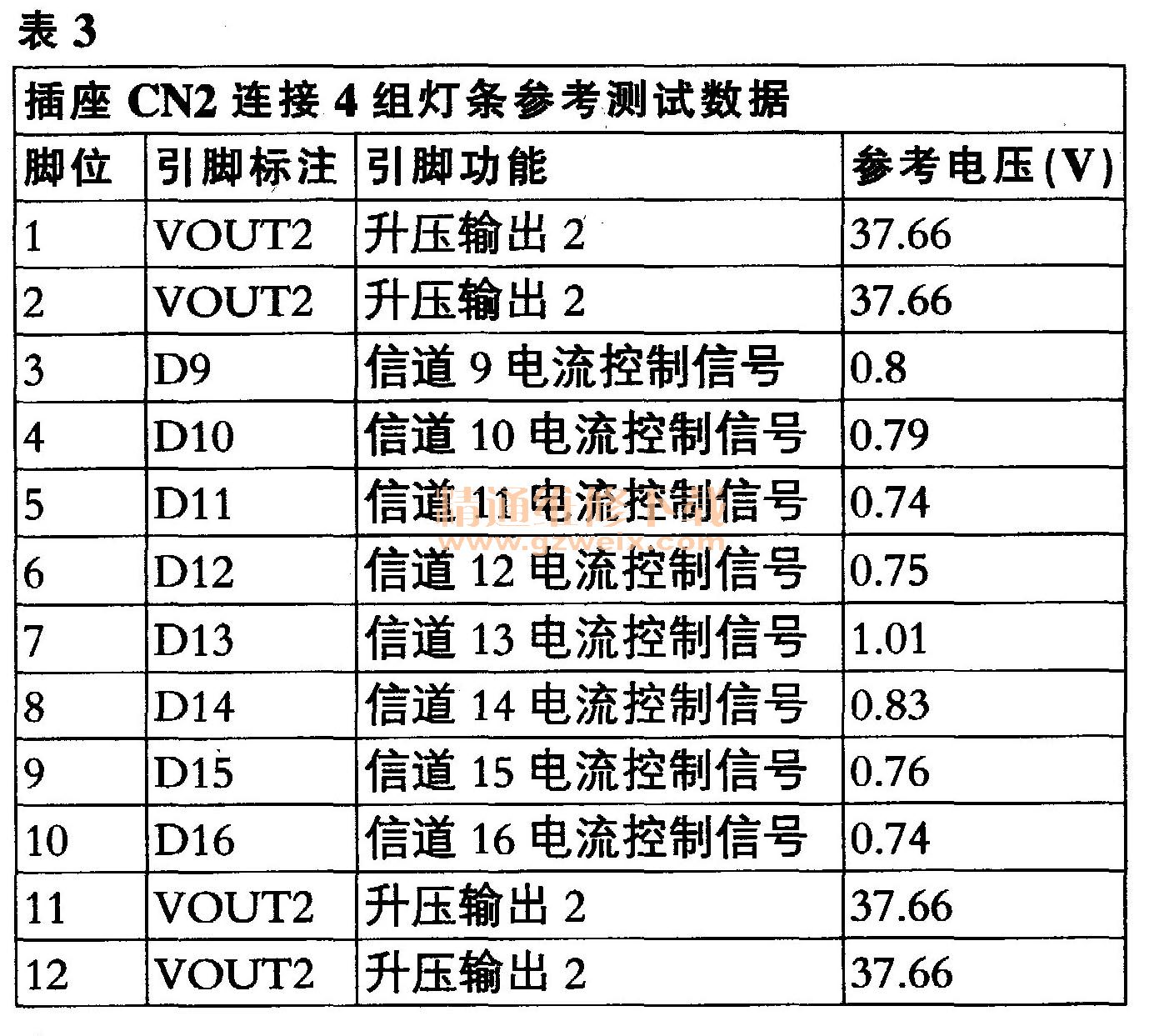

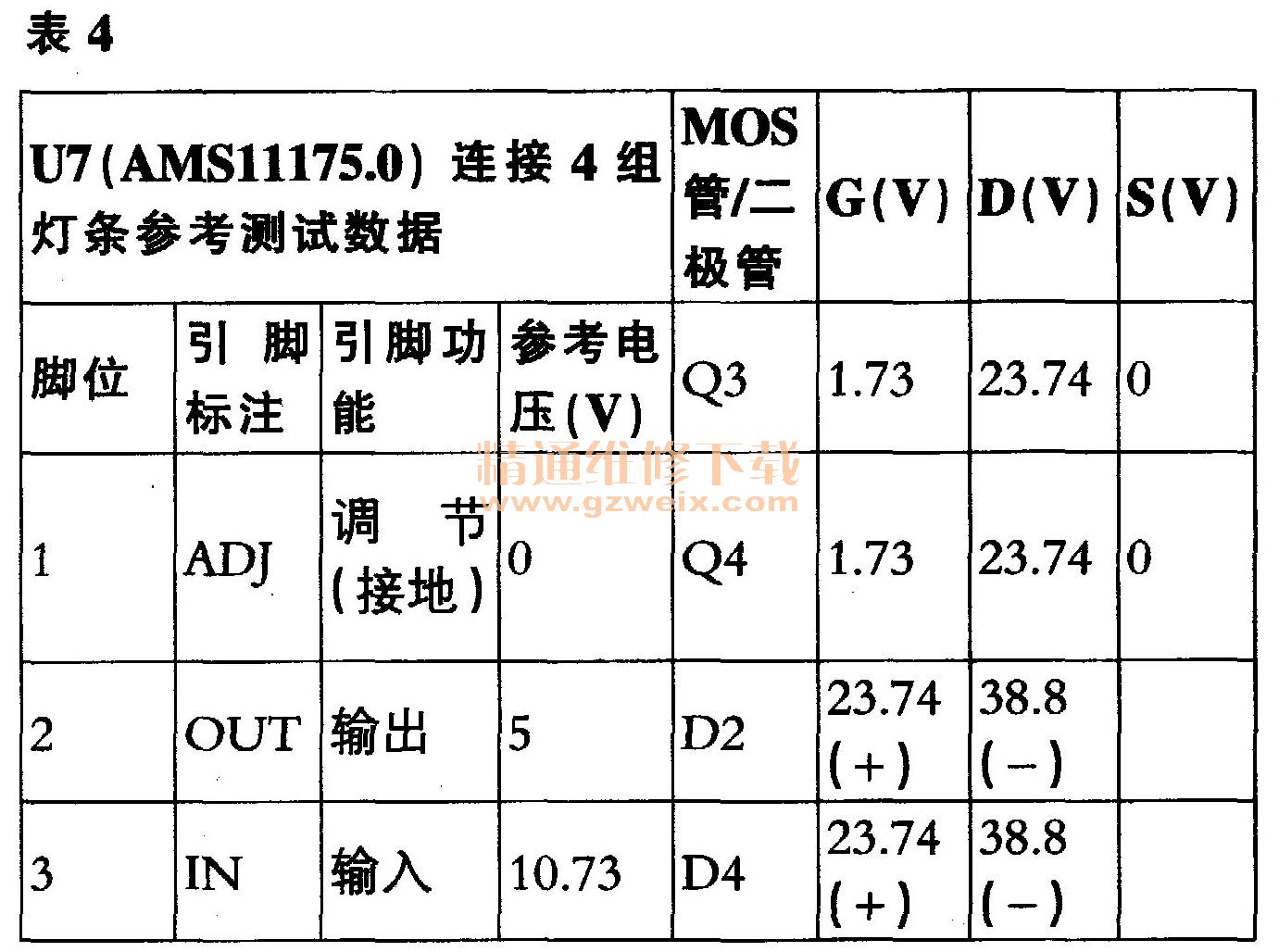

    输入插座CN3参考电压数据见表1所示,输出插座CN1参考电压数据见表2所示,输出插座CN2参考电压数据见表3所示,其他参考电压数据见表4所示。



[1] [2]  下一页
