故障现象2：无伴音。
      分析检修：先测AD52580的①、②脚（静音端）电压，正常时这两脚应为高电平；再测量功放的⑤、⑥脚电压，这两脚电压值决定功放增益，如图6所示；最后测量功放的⑦、15、16、27、28脚的12V供电是否正常。

      故障现象3：黑屏（背光不亮）。

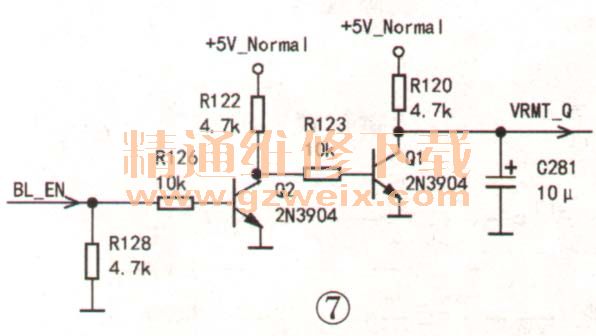

      分析检修：先测插座CN2的③脚是否为高电平，如为0V，则检查由Q1、Q2组成的VRMT＿O背光启动控制电路，如图7所示；如果是高电平，则测CN2的④脚是否为高电平，如果不是，则检查以Q6为中心的背光亮度电平转换电路。

    故障现象4：灰屏（背光亮）。
    分析检修：先测逻辑板供电升关管Q20（NDS9435A）的⑤～⑧脚是否有12V电压，如果电压异常，则检查Q20、电容EC9、C494、开关控制管Q21等元件。接下来检查上屏插座与主芯片之间的排阻RP90-RP97或隔直电容C500-C515等元件。
