长虹50U2液晶彩电典型故障检修

来源：家电维修作者：佚名 2017-04-23 09:27:36

    该机的主要集成块有：主芯片RT2995，硅调谐器TDA18275HN/N1、DDR存储器NT5CB128M16FP-DI（U9-U12），用户存储器24C32（U226）、EMMC存储器THGBM5G5AljBA（UM1），伴音功放AD525800复位电路由Q3、Q4组成。该机采用4K屏，分辨率为3840×2160，采用V-by-on接口。

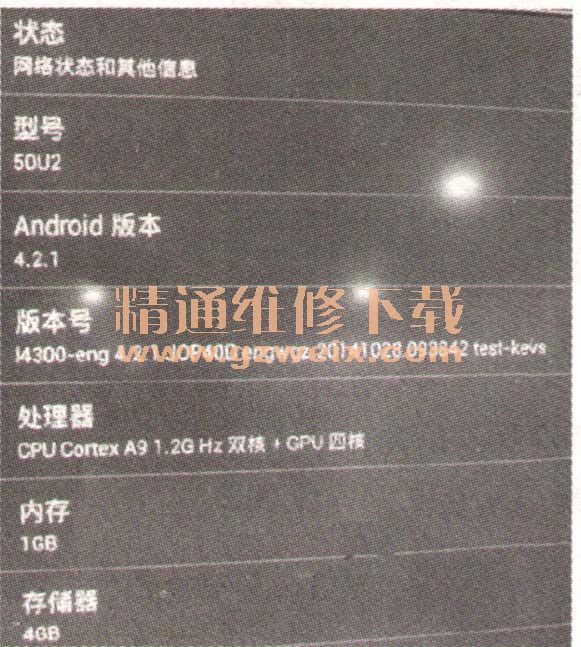

    该机软硬件信息查询方法：用遥控器进入“应用”，选择“设置”，再选择“我的电视”即可，如图1所示

    故障现象1：二次不开机。
分析检修：先测量电源板插座CN1的②脚开／待机控制电压，正常时应为3.3V。如果此电压不正常，检查上拉电阻R111和祸合电阻R114，如图2所示。也可将CN1的②脚与①脚短接后上电，如果开关电源输出的5V、12V电压正常，表明故障在主板；否则，故障在电源板。

    若确认故障在主板，则先检查DC-DC转换块U224输出的ST-A3V3电压是否正常，如图3所示。再检查U223输出的1.0V电压、U222输出的1.5V电压是否正常，接着检查U238 、U239输出的VTT电压是否正常，如图4所示。

    U238 、U239的外围电路相同。下面以U238为例，如图5所示，只有5V和1.5V电压输往U238、IC启动工作，才会从⑧脚输出0.75V的VTT电压。VTT电压与DC＿1V5电压均输往主芯片及DDR电路。若这两路电压不正常，均会导致不开机。

    最后测量Q5输出的3.3V及U231输出的1.2V（内核供电）是否正常。若电压均正常，则检查主芯片与四块DDR3间的排阻RDP1、RDP2（均为22Ω）。
