一台海信LED39K300J型液晶彩电，开机后显示蓝屏及厂标“Hisense”后黑屏。根据经验，判断LED灯条或恒流板不良。反复开／关机，发现屏幕右侧距上边缘约8cm处有一横向暗区，由此判断灯条有问题，需拆开屏更换灯珠。
    上电测量恒流板（奇美L390H1-1EE）插座CN2中VLED＋电压，开机时为23V，背光亮时升至约40V。测量N1～N8端的反馈电压（接LED灯条的负极，板上预留有8个测试点），N1～N6、N8电压变化情况基本一致：开机时为1V左右，灯亮时电压变至1.1V（各点电压略有不同），但N7端电压在开机时为0.9V，灯亮后降为0v，可见这一组灯珠异常。为确诊，外接自制可调节直流电源，输出电压调到40V，正极接灯条扁平排线VLED＋，负极依次接各灯串负端，并接上电压表。接N1～N6、N8端时，40V电压均会大幅下降，而接N7端时电压略微降低，由此确认N7所连灯条异常。

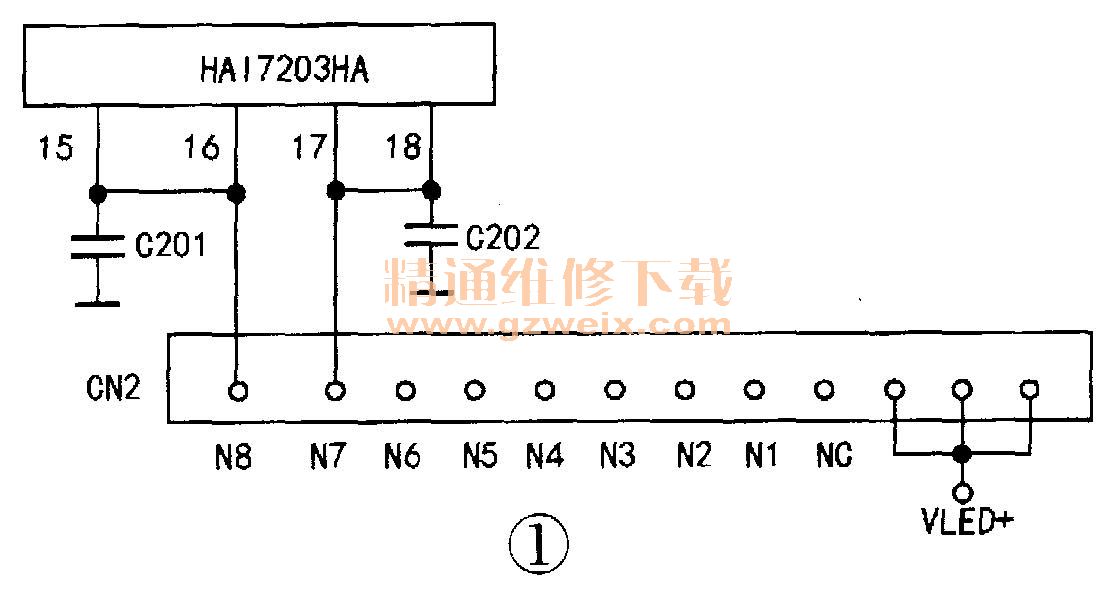

    因用户急用，决定改动电路进行应急维修。背光板上有两块同型号（HAI7203HA）LED驱动IC、N8端接HAI7203HA的15、16脚，N7端接同一驱动IC的17、18脚，如图1所示。恒流电路会根据负载的反馈变化在一定范围内自动调整输出电压的高低，从而使流过LED灯串的电流恒定。可否让正常的N8端电压接到N7端上，使其检测正常的反馈电压而不再保护？将C201与C202非接地端焊在一起开机，不再保护，试机数小时未见异常，且两个驱动块温升一致。实测N1～N6端电压为3V，而N7、N8端电压为1V；VLED＋电压为38V。
