滤波电解电容失效的故障检修实例
来源:家电维修  作者:佚名  2018-02-21 08:35:59


    例4:一台厦华LC-32U19型液晶彩电,二次开机困难,多次按压“开机”键后有时能够开机,但背光闪烁,屏上出现料道,类似行不同步,几分钟后死机,再次开机有时会正常。

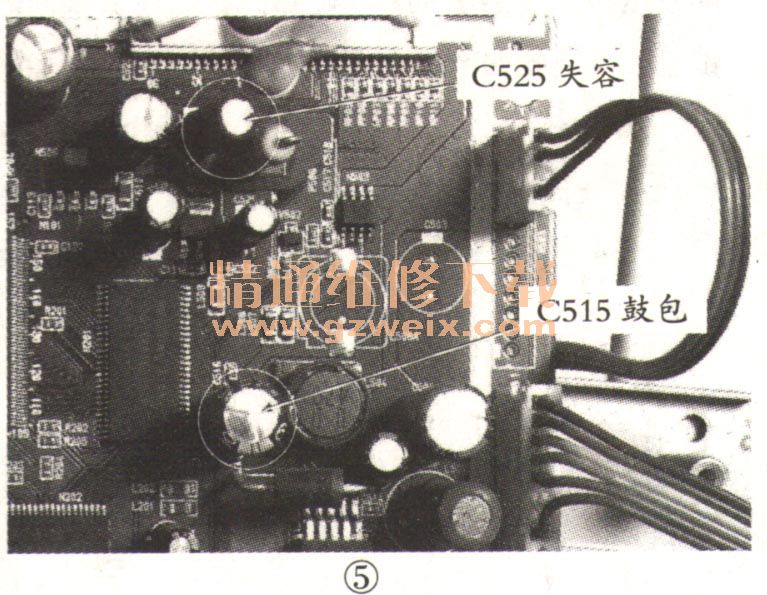

    分析检修:本以为与例3故障一样,但更换C521后故障不变。该机有两块信号处理板,一块为CPU板,一块为小信号处理板。直观检查,发现信号处理板上屏供电电路的滤波电容C515顶部凸起,如图5所示;+5V经AS1117-1V8通往视频解码电路中的电容C525,测其ESR值偏大,相关电路如图6所示。更换这两只电容后开机,故障排除。


    例5:一台长虹LT3212型液晶彩电,上电后指示灯亮,不能二次开机。

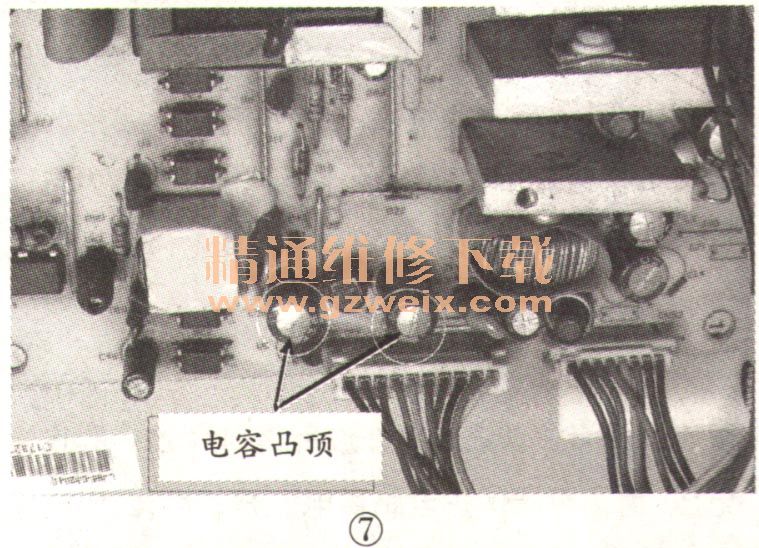

    分析检修:拆机检查,发现两只+12V滤波电容顶部凸起,如图7所示。更换这两只电容后开机,故障排除。

上一页  [1] [2]
