滤波电解电容失效的故障检修实例
来源:家电维修  作者:佚名  2018-02-21 08:35:59

    如果滤波电容性能变劣,或ESR(等效串联电阻)值增大,将导致输出电压纹波增大,影响设备正常工作,产生各种奇怪故障,下面举例说明。
    例1:一台飞利浦37PFL7422/93型液晶彩电,故障初期为开机后电源指示灯亮,二次开机困难,多次开/关机后可正常,现在已完全不能二次开机。
    分析检修:该机电源板号为715T2484-4。检查发现,+12V滤波电容C955已无容量,且顶部明显凸起(如图1所示),将其换新后开机,故障排除。

    此机在未更换电容C955前,开机检查时电源部分有不明显的“吱吱”声,更换C955后“吱吱”声消失,+12V电压实测为12.2V。

    例2:一台LG L194WT型显示器,插电后指示灯不亮,不开机。
    分析检修:上电时电源插头有电火花出现,证明电源初级没有明显的短路故障。拆机检查,发现+5V滤波电容C204顶部凸起,如图2所示。将其换新后试机,故障排除。

    例3:一台厦华LC-32U19型液晶彩电,二次开机后指示灯亮,背光闪烁,伴音中有“噢噢”声。

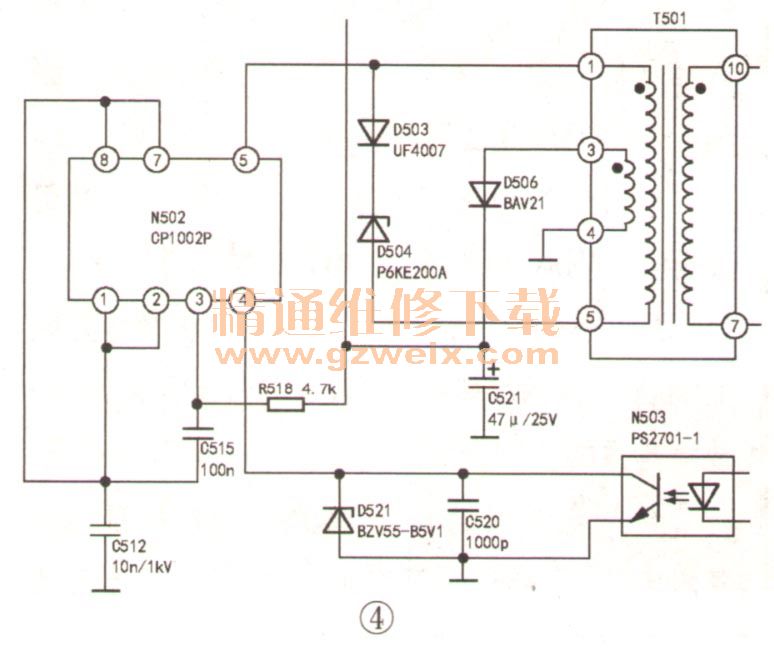

    分析检修:检查电源板输出的直流电压基本正常,没有发现电容外观明显异常。用电容ESR表测量,发现C521的ESR值较大,如图3所示。更换C521(47μF/25V)后试机,故障排除。相关电路如图4所示。


[1] [2]  下一页
