海尔LE32A31型液晶彩电背光通病检修
来源:家电维修  作者:佚名  2018-04-15 08:39:50



    故障现象3:开机正常,热机后不定期出现背光熄灭现象,有时重新开机可恢复正常。
    分析检修:此故障的原因多是灯条插座接触不良,即存在接触电阻。静态时,测试该接触电阻阻值在0.5Ω~1Ω之间变化。通电后,接触电阻两端产生较大的压降,导致过压保护动作。

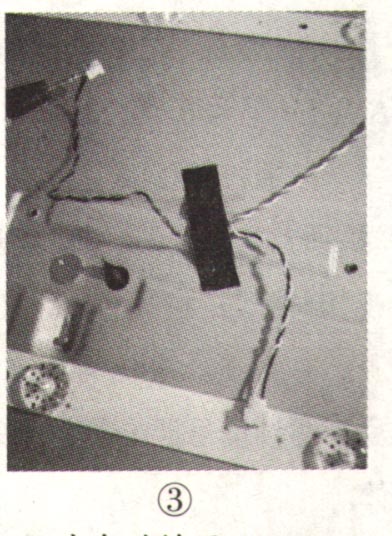

    解决方法:拔下插头,如图3所示,用尖锐物体将内部金属片往外偏一些,或者去掉插座,将线头直接焊接到灯条上。


      故障现象4:背光无规律自动熄灭。
      分析检修:在确认灯条插座接触正常的情况下,故障原因多为过压保护电路误动作,解决方法有以下两种:
     (1)适当降低灯珠电流,间接降低OVP取样电压。

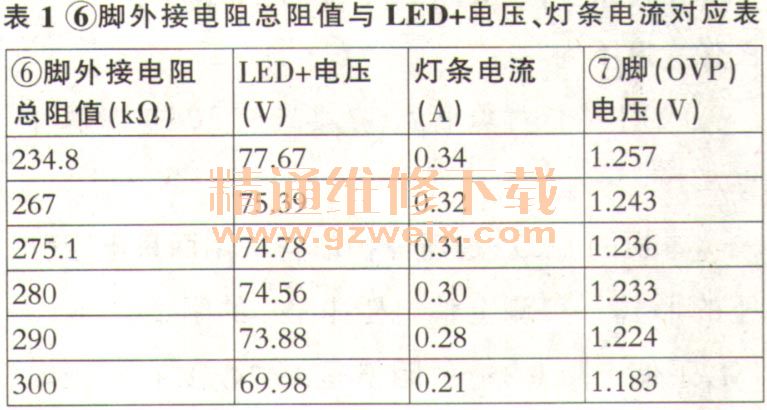

      U800的⑥脚外接两只并联的灯条电流设置电阻R809、R813,阻值均为470kΩ,则并联后的总阻值为235kΩ,此时灯条电流为0.34A。改变⑥脚外接电阻的总阻值,即可改变灯条电流,实测数据见表1。

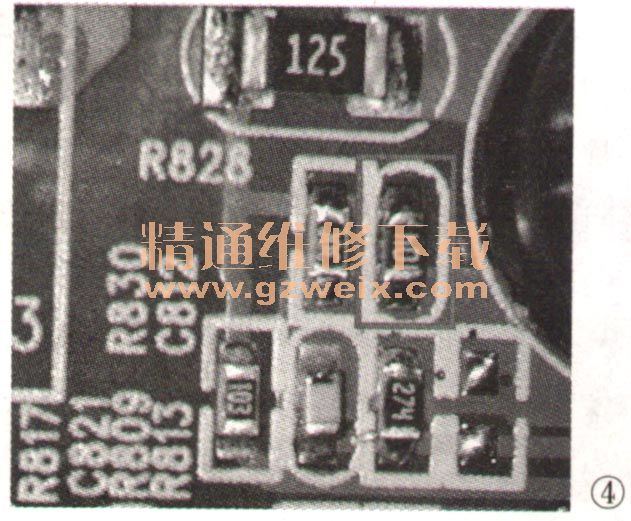

    实修时,可先拆下R809和R813,然后再装上一只270kΩ(274)的电阻,如图4所示。这时测得输出电压为75.39V,灯条电流约为0.31A,降低了约0.03A。由于该机屏幕中间没有安装灯条,是靠反光纸反射一部分光线到中间,所以灯条电流不能降低得太多,一般降至0.25A~0.36A即可。否则,图像亮度不均。

   (2)不降低灯珠电流,直接降低过压保护取样电压。
    本机的LED+过压保护取样采用两只电阻分压的形式,实测上偏电阻R828的阻值是1200kΩ,下偏电阻R830的阻值是19.74kΩ,在背光电压为77.67V,背光电流为340mA时,⑦脚取样电压为19.74×[ 77.67/(1200+19.74)]=1.2570V。根据串联电路分压原理可知:增大R828的阻值或减小R830的阻值均可降低过压保护取样电压。笔者在R830两端并联一只100kΩ的电阻(安装在C812的位置上,参见图4)后试机,U800的⑦脚电压降为1.0386V,故障再未出现。
