30.LA4265
互换型号：CD4265, TB4265 ,XG4265

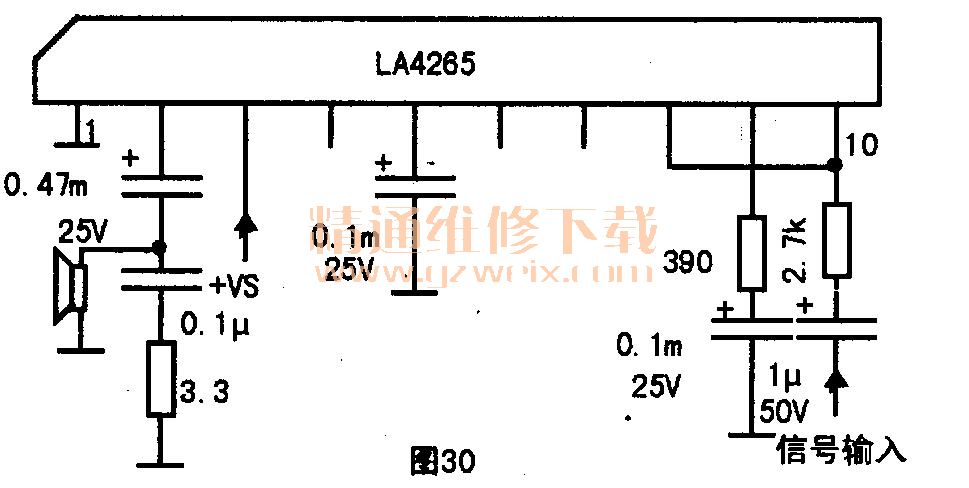

    该IC为单列10脚直插式单声道音频功率放大器。该IC具有失真小、外接元件少，输出功率大（VCC=24V , RL=8Ω时PO=7.5W）、工作电压范围宽（9V-24V,极限25V）的特点及过压、过热保护功能。主要应用于普及型彩电的伴音功放电路。其引脚功能如下：①脚，功放地；②脚，音频信号输出；③脚，电源；④脚，空脚；⑤脚，外接滤波电容；⑥脚，空脚；⑦脚，空脚；⑧脚，过压保护信号输入；⑨脚，外接钳位电容；⑩脚，音频信号输入。应用电路如图30所示。

      31.LA4268
    互换型号：CD4268, , LA4266, CD4266,LA4267 ,CD4267 ,LA4270, CD4270, LA4277 , CD4277, LA4278,CD4278

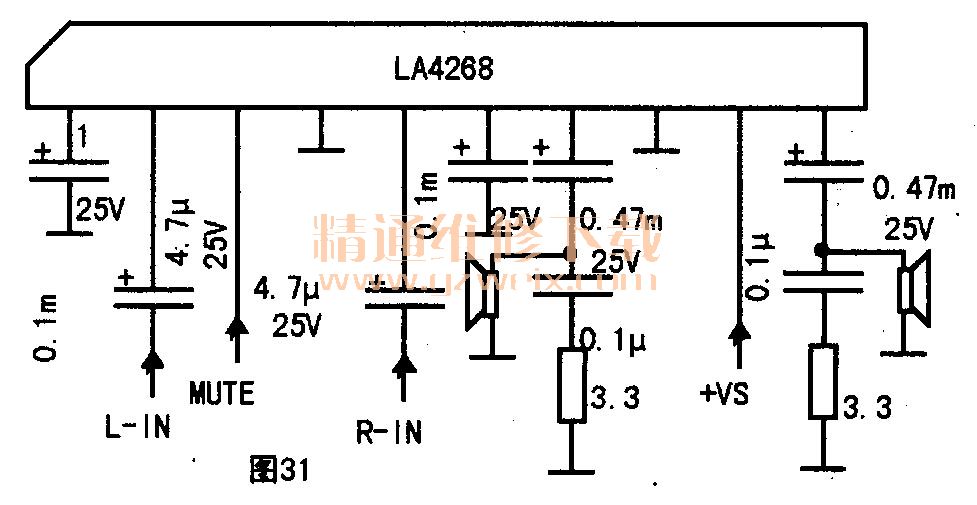

    该IC为单列10脚直插式双声道音频功率放大器。该IC具有纹波滤波、过压、过热、过流保护及静噪功能。同时还有电源适用范围宽（10V-32V、极限35V）、外接元件少，输出功率大（VCC=18V,RL=8Ω时P0 =2 x6W）、音质优美等特点。．LA4266/LA4267/LA4270/LA4277/LA4278与LA4268引脚功能完全相同，只是输出功率不同（同等条件下P0=2x2W/2x4W/2x5W/2x8/2x10W），供电电压不同（LA4266/LA4267 VCC=8-24V,LA4278供电电压范围与LA4268, LA4270相同）。主要应用于车载音响和大屏幕彩电的伴音功放电路。其引脚功能如下：①脚，L声道负相输入；②脚，L声道正相输入；③脚，纹波抑制／静音控制（低电平静音）；④脚，地；⑤脚，R声道正相输入；⑥脚，R声道负相输入；⑦脚，R声道输出；⑧脚，功率地；⑨脚，电源；⑩脚，L声道输出。应用电路如图31所示。

      32.LA4275
    互换型号：CD4275, TB4275 ,XG4275

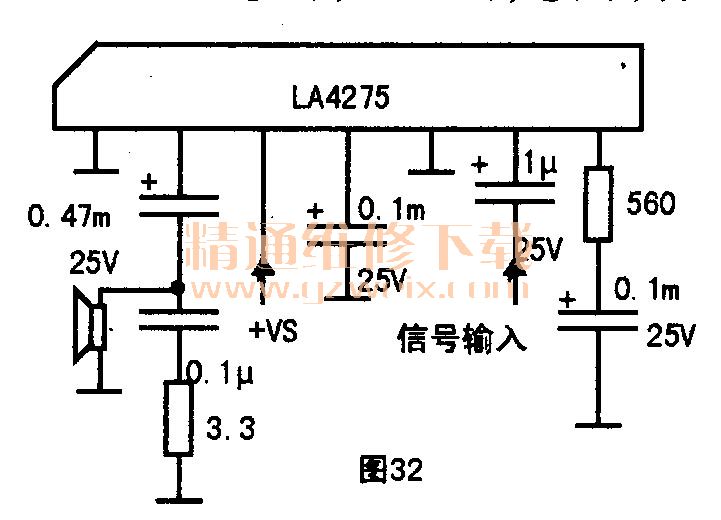

    该IC为单列7脚直插式单声道音频功率放大器，IC内设有纹波滤波器及过流保护电路。具有适应电压范围宽（12V-36V）输出功率大（VCC=35V,RL=4Ω时P0=10W ）、外接元件少的特点。主要应用于普及型彩电伴音功放电路。其引脚功能如下：①脚，电源地；②脚，音频输出；③脚，电源；④脚，外接滤波电容；⑤脚，接地；⑥脚，正。．相音频信号输入；⑦脚，负相音频信号输入。应用电路如图32所示。
