说明：1．该资料是本刊2010年第4,5期所载同名资料的续篇。2．正电源用“+VS”表示，负电源用“-VS”表示。电阻未注明单位的，其单位为“n”，电容容量达100w0级或以上的，其单位为“毫法”，用“m”表示（1 m--1000RF）。

      25.AN5276
    互换型号：AN5275 / A , CD5276A , AN5277 / A ,CD5275/76/77

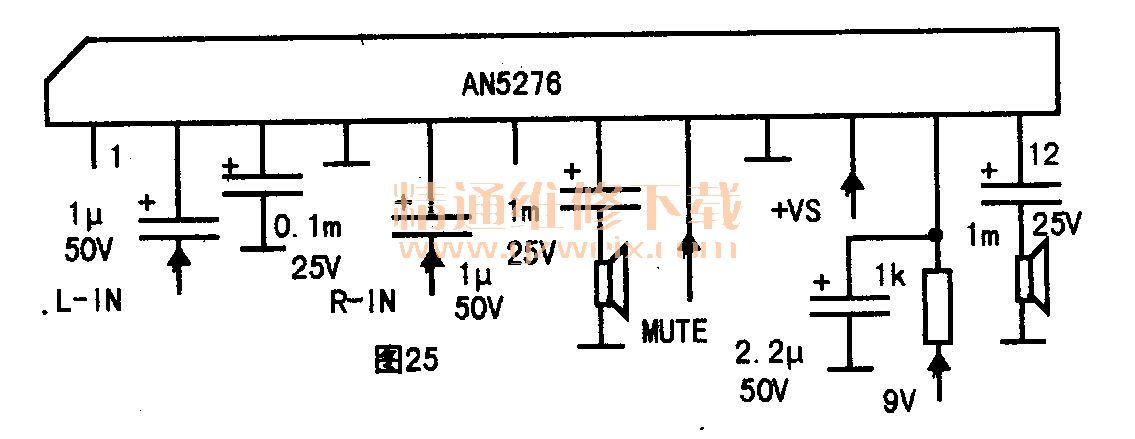

    该IC为单列12脚HSIP形式封装的双声道音频功率放大器。具有供电电压范围宽（12V-30V）、输出功率大（在VCC为27V,8Ω负载时，输出功率可达2x12.5W）,外围电路简洁及待机静音功能。常用于彩电音频功放电路。引脚功能如下：①脚，空；②脚，L声道输从③脚，外接滤波电容；④脚，前置地；⑤脚，R声道输入；⑥脚，空；⑦脚，R声道输出；⑧脚，静音控制（高电平有效）；⑨脚，输出地；⑩脚，电源；11脚，待机控制（低电平有效）；12脚，L声道输出。应用电路如图25所示（待机控制未用）。

    26.AN7124
    互换型号：AN7124A, CD7124/A

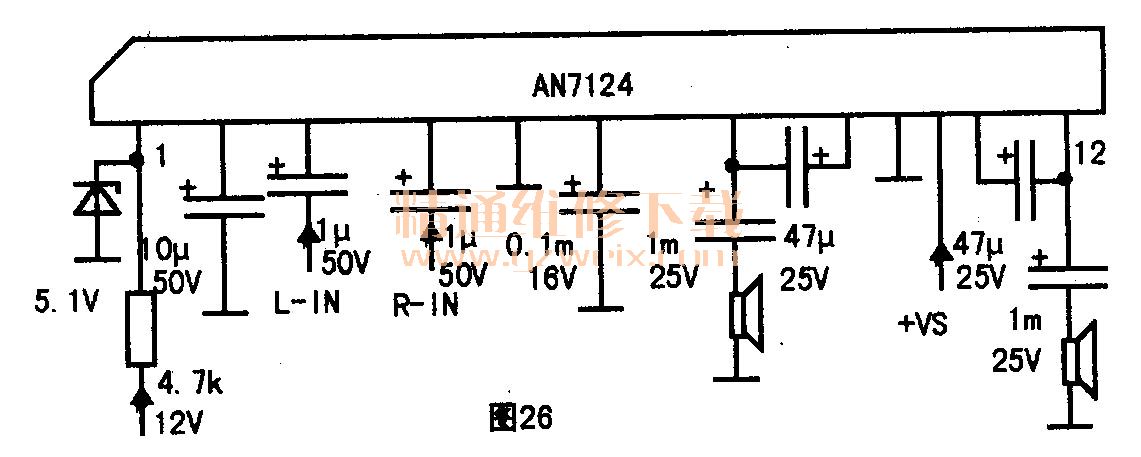

    该IC为单列12脚直插式双声道音频功率放大器。具有供电电压范围宽（16V-36V）、输出功率大（在VCC为27V , 8Ω负载时，输出功率可达2x15W）、外围电路简洁及待机控制、静音功能，通常用于彩电音频功放电路。引脚功能如下：①脚，待机控制（低电平有效）；②脚，静音控制（高电平有效）；③脚，L声道输入；④脚，R声道输入；⑤脚，前置地；⑥脚，外接滤波电容；⑦脚，L声道输出；⑧脚，L声道自举；⑨脚，输出地；⑩脚，电源；11脚,R声道自举；12脚，R声道输出。应用电路如图26所示（待机控制’、静音控制功能未用）。

    27.AN7147
    互换型号：AN7147N, CD7147/N

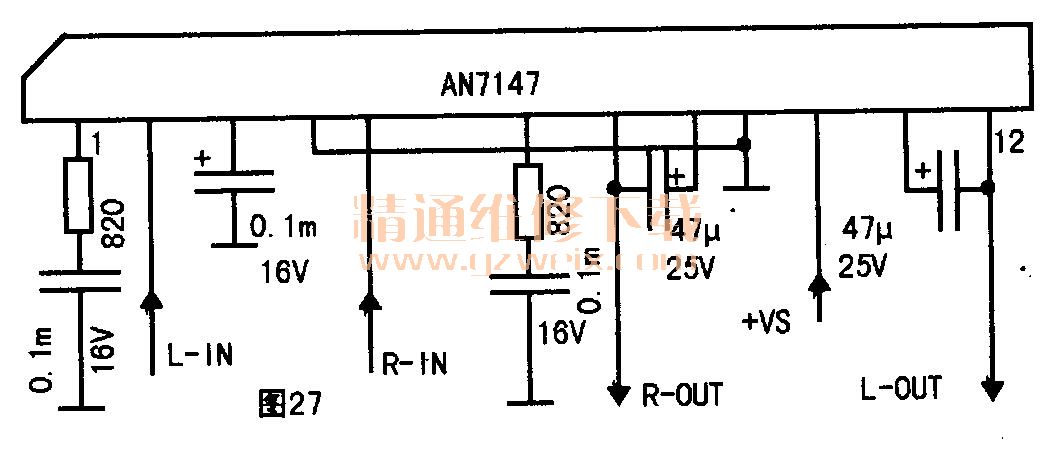

    该IC为单列12脚直插式双声道音频功率放大器。具有供电电压范围宽（16V-36V）、输出功率大（在VCC为27V , 8Ω.负载时，输出功率可达2x 12.5W）、外围电路简洁、静态功耗低、噪声低、纹波抑制能力强等优点及过压、过热保护功能。通常用于收录机、车载音响、彩电音频功放电路。引脚功能如下：①脚，L声道负反馈；②脚，L声道输入；③脚，外接滤波电容；④脚，前置地；⑤脚，R声道输入；⑥脚，R声道反馈；⑦脚，R声道输出；⑧脚，R声道自举；⑨脚，输出地；⑩脚，电源；11脚，L声道自举；12脚，L声道输出。应用电路如图27所示。

      28.AN7522
    互换型号：AN7522N,CD7522/N,AN7523/N,CD7523/N

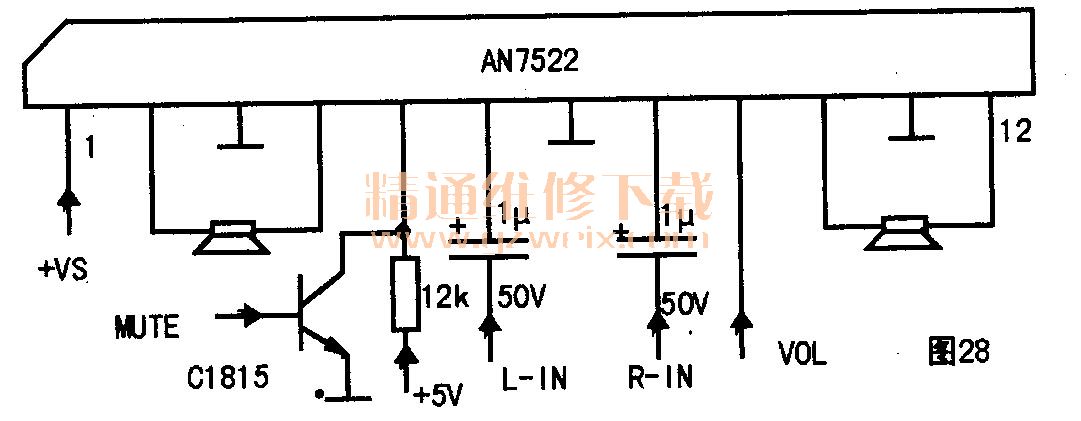

    该IC为单列12脚直插式BTL（直流藕合桥式）双声道高保真音频功率放大器。具有工作噪声低、频响宽(50Hz-2KHz )、外围元件少、工作稳定的特点及音量控制、待机控制、短路保护、过热保护（140℃）功能．。该IC工作电压范围：6V-14V，额定工作电流：2A，额定输出功率：2 x3W (VCC=12V,RL=8Ω时）；AN7523与AN7522引脚功能完全相同，在同等条件下输出功率为2x5W,通常用于电脑播放器、车载音响、高质量彩电音频功放电路。引脚功能如下：①脚，电源；②脚，L声道正相输出；③脚，L声道输出地；④脚，L声道负相输出；⑤脚，待机控制；⑥脚，L声道输入；⑦脚；前置地；⑧脚，R声道输入；⑨脚，音量控制；⑩脚，R声道正相输出；11脚，R声道输出地；12脚，R声道负相输出。应用电路如图28所示。

      29.AN7585
互换型号：AN7585N,CD7585/N

    该IC为双列14脚直插式三声道音频功率放大器。具有工作电压范围宽（10V-30V）、输出功率大（VCC=20V,RL=8Ω时PO=3 x6W）、噪声低、工作稳定的特点及静音控制、待机控制、过流保护、过热保护（1400C）功能。常用于汽车音响、高性能彩电功放电路。其引脚功能如下：①脚，L声道输入；②脚，w声道输入；③脚，外接滤波电容；④脚，前置地；⑤脚，R声道输入；⑥脚，静音控制（高电平有效）；⑦脚，R声道输出；⑧脚，w声道静音控制；⑨脚，地；⑩脚，输出地；11脚，电源；12脚，w声道输出；13脚，待机控制（低电平有效）；14脚，L声道输出。应用电路如图29所示。
