33.LA4282
    互换型号：CD4282,TB4282,XG4282
    该IC为MULTIWATT形式封装的12脚双声道音频高功率放大器，IC内设有纹波滤波器及过压、过热保护电路。具有适应电压范围宽（18V-45V）、输出功率大（当VCC=45V,RL=4f时P=2 x25W ）、外接元件少、电源接通／关断时扬声器中无爆裂噪声的特点。主要应用于车载音响、音响放大器及彩电伴音功放电路。其引脚功能如下：①脚，L声道负相输入；②脚，L声道正相输入；③脚，纹波滤波；④脚，输入地；⑤脚，R声道正相输入；⑥脚，R声道负相输入；⑦脚，R声道输出；⑧脚，静音控制（低电平有效）；⑨脚，R路放大器接地；⑩脚，电源；11脚，L声道输出；12脚，L路放大器接地。应用电路如图33所示（静音控制功能未用）。

    34.LA4285
    互换型号：CD4285/A,TB4285/A,XG4285/A,
LA4287/P,CD4287/P,TB4287/P
    该IC为MULTIWATT形式封装的10脚可内外音频切换及音量控制的单声道音频放大器。IC内设有纹波滤波器及过压、过流保护电路。具有适应电压范围宽（10V-35V）、输出功率大（当VCC=24V,RL=4Ω时，P=10w)、外接元件少、电源接通／关断时扬声器中无爆裂噪声等优点。LA4287/P与LA4285引脚功能、电源适用范围完全相同，但输出功率更大（在相同条件下P0=12W）主要应用于普及型彩电伴音功放电路。其引脚功能如下：①脚，机内电视音频信号输入；②脚，前置地；③脚，机外音频信号输入；④脚，TV/AV（机内／机外）音频输入切换控制；⑤脚，音量控制；⑥脚，纹波滤波、静噪控制；⑦脚，负反馈；⑧脚，输出地；⑨脚，信号输出；⑩脚，电源。应用电路如图34所示（静噪控制功能未用）。

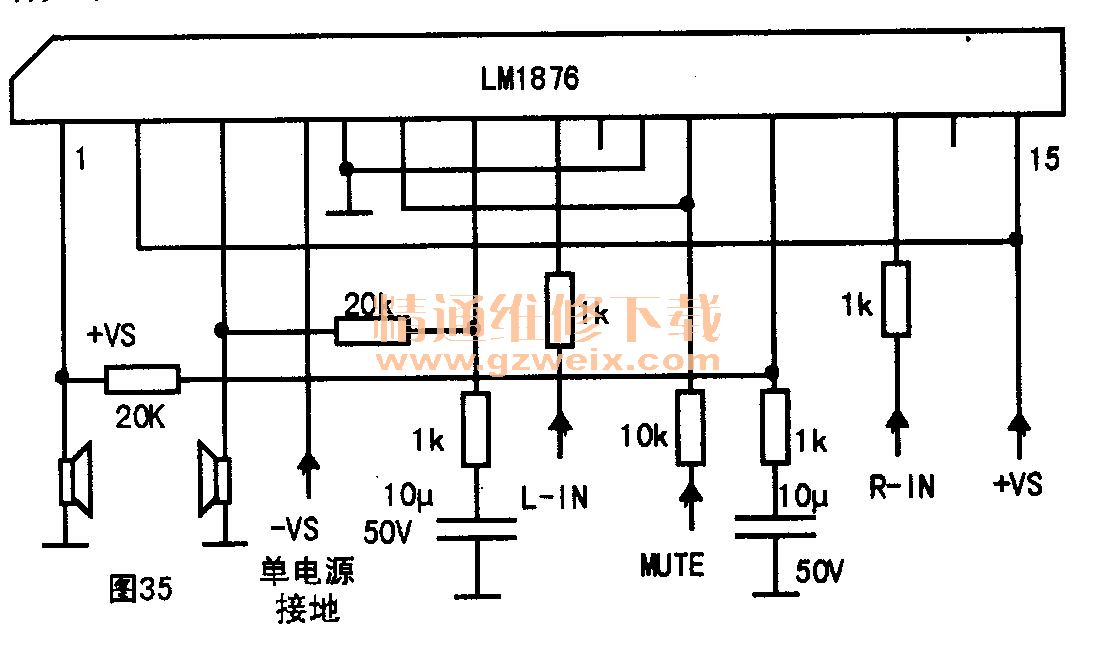

      35.LM1876
    该IC为MULTIWATT形式封装的15脚双声道音频大功率放大器。IC内设有纹波滤波器、待机、静音电路（待机时电流消耗仅4.2mA）及过压、欠压、过载、过热保护电路。具有两通道独立电源、电压适应范围宽(12V-32V)、输出功率大（当VCC＝±22V,RL=8Ω时，P=2 x20W）等特点。主要应用于大屏幕彩电伴音、家庭音响、车载音响的音频功放电路。其引脚功能如下：①脚，R声道输出；②脚，L声道电源；③脚，L声道输出；④脚，负电源端（单电源时接地）；⑤脚，L声道地；⑥脚，L声道静噪控制；⑦脚，L声道负相输入；⑧脚，L声道正相输入；⑨脚，L声道待机控制；⑩脚，R声道地；11脚，R声道静噪控制；12脚，R声道负相输入；13脚，R声道正相输入；14脚，R声道待机控制；15脚，R声道电源。应用电路如图35所示（待机控制功能未用）。

    36.TA8200AH
    互换型号：CD8200AH,TB8200AH
    该IC为MULTIWATT形式封装的10脚双声道音频功率放大器。IC内设有纹波滤波器、静音电路及过压、过流、过热保护电路。具有适应电压范围宽（10V 37V）、输出功率大（当VCC=28V,RL=8Ω时，P=2x13W）、外接元件少、电源接通／关断时扬声器中无爆裂噪声等特点。主要应用于大屏幕彩电伴音、家庭音响、车载音响的音频功放电路。其引脚功能如下：①脚，R声道负相输入；②脚，R声道正相输入；③脚，R路放大器接地；④脚，L声道正相输入：⑤脚．L声道负相输入：⑥脚，纹波滤波；⑦脚，L声道输出；⑧脚，噪声滤波；⑨脚，电源；⑩脚，R声道输出。应用电路如图36所示（噪声滤波未用）。

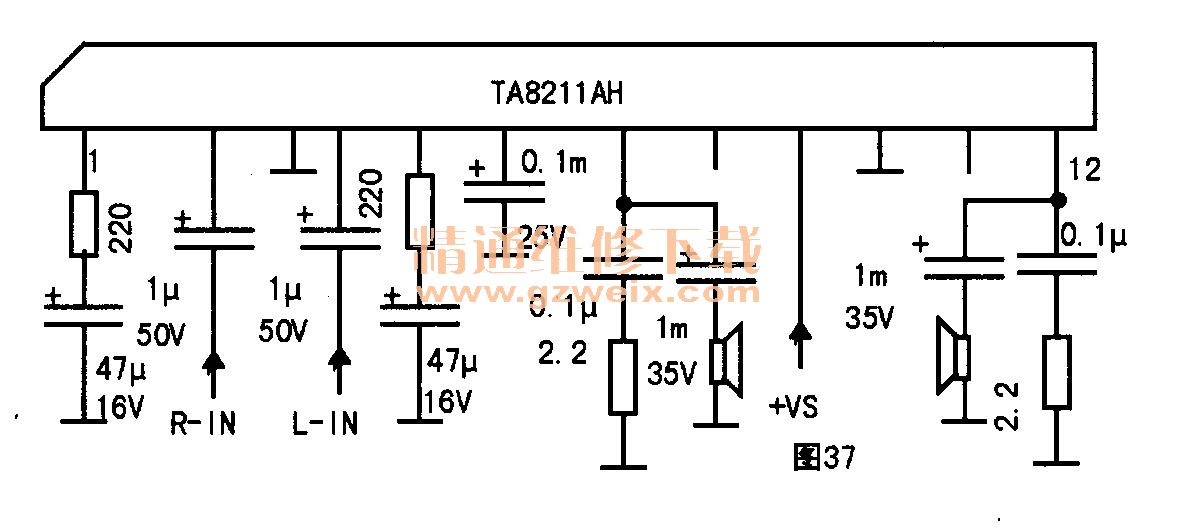

      37.TA8211AH
    互换型号：CD8211AH,TB8211AH
    该IC为12脚直插式双声道音频功率放大器。IC内设有纹波滤波器及过压、过流、过热保护电路。具有适应电压范围宽（10V-30V）、输出功率大（当VCC=20V,RL=8Ω时，P=2 x6W）、外接元件少、电源接通／关断时扬声器中无爆裂噪声等特点。主要应用于大屏幕彩电伴音、家庭音响、车载音响的立体声音频功放电路。其引脚功能如下：①脚，R声道交流接地；②脚，R声道正相输入；③脚，输入部分接地；④脚，L声道正相输入；⑤脚，L声道交流接地；⑥脚，纹波滤波；⑦脚，L声道输出；⑧脚，L声道负相输入；⑨脚，电源；⑩脚，输出部分接地；11脚，R声道负相输入；12脚，R声道输出。应用电路如图37所示。
