42.TA8248K
互换型号：TA8246K, CD8246K, CD8248K
该IC为15脚MULTIWATT形式封装的双声道音频功率放大器。IC内设有放大器偏置电路、过压、过热保护电路。具有适应电压范围宽（10V-32V ）、输出功率大（VCC=27V, RL=4Ω时Po=2 x 12W）、噪声低、两声道独立供电、电源接通／关断时扬声器中无噪声冲击等特点。TA8246K与TA8248K引脚功能完全相同，但功率稍小（同条件下为2x8W），电压适应范围稍窄（10V-30V）。主要应用于彩电伴音、车载音响的音频功放电路。其引脚功能如下：①脚，空；②脚，R声道自举电容；③脚，R声道输出；④脚，L声道电源；⑤脚，L声道输出；⑥脚，L声道自举电容；⑦脚，地；⑧脚，R声道电源；⑨脚，纹波滤波；⑩脚，L路负相输入；11脚，L路正相输入；12脚，R声道正相输入；13脚，R路负相输入；14脚，地；15脚，地。应用电路如图42所示。
43.TDA1013B
互换型号：CD1013B
该IC为9脚直插式单声道具有直流音量控制的音频功率放大器。具有适应电压范围宽（12V-36V）、输出功率大（VCC=18V-35V,RL=8Ω时Po=4.2W-10W ）、外接元件少、电源接通／关断时扬声器中无噪声冲击等特点。主要应用于普及型彩电伴音音频功放电路。其引脚功能如下：①脚，放大级地；②脚，音频输出；③脚，电源；④脚，偏置电压滤波；⑤脚、⑥脚，外接祸合电容；⑦脚，直流音量控制端；⑧脚，音频输入；⑨脚，受控单元地。应用电路如图43所示。

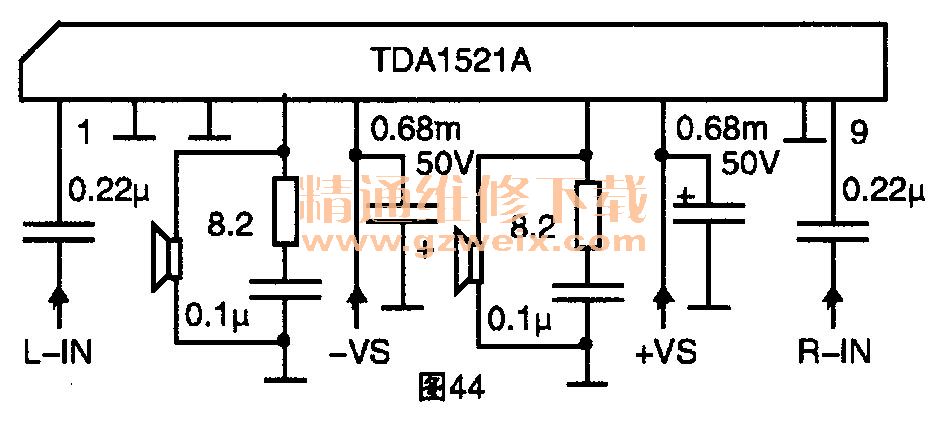

44.TDA1521A
互换型号：CD1521A
该IC为9脚直插式双声道Hi -Fi音频功率放大器。具有适应电压范围宽（12V-35V）、输出功率大（VCC＝±12V或＋24V,RL=8Ω时Po =2x6W）、外接元件少、过流、过热保护及电源接通／关断时扬声器中无噪声冲击等特点。主要应用于普及型彩电伴音或家庭音响音频功放电路。其引脚功能如下：①脚，L路正相输入；②脚，L路负相输入；③脚，接地（士VP供电时），十VP供电时经100nF电容接地；④脚，L路音频输出；⑤脚，地（+VP供电时），士VP供电时接一VP;⑥脚，R路音频输出；⑦脚，+ VP供电；⑧脚，R路负相输入；⑨脚，R路正相输入。单电源应用电路如图44所示。
45.TDA1904
互换型号：CD 1904
该IC为16脚双列直插式单声道音频功率放大器。有适应电压范围较宽（4V-20V）、输出电流大（可达2A）、电压增益高（VCC=14V,f =1000Hz,RL=4Ω时，GV=40dB/Po=4.5W ）、低噪声、低功耗特点。并具有过压、过流保护功能。主要应用于普及型彩电伴音或普通音频功放电路。其引脚功能如下：①脚，音频输出；②脚，电源；③脚，自举滤波；④脚，空；⑤脚，静噪控制；⑥脚，音频负反馈；⑦脚，纹波抑制；⑧脚，音频输入；⑨～⑩脚，接地。单电源应用电路如图45所示（静噪功能未用）。

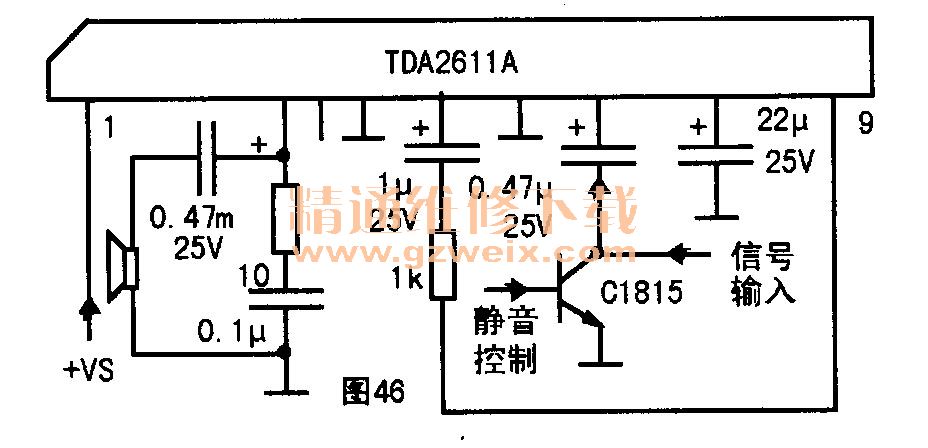

46.TDA2611A
互换型号：CD2611A
该IC为9脚单列直插式单声道音频功率放大器。具有适应电压范围宽（6V-35V）、输入阻抗高、输出功率大（VCC=18V,RL=8Ω时Po=4.5W ）、所需外围元件少等特点。并具有过热保护功能。主要应用于彩电伴音或普通音频功放电路。引脚功能如下：①脚，电源；②脚，音频输出；③脚，空；④脚，功放地；⑤脚，反馈输入；⑥脚，前置地；⑦脚，音频输入；⑧脚，去祸滤波；⑨脚，反馈输出。应用电路如图46所示。
47.TDA2614
互换型号：CD2614,TDA2616, CD2616
该IC为9脚单列直插式单声道音频功率放大器。具有适应电压范围宽（6V-35V）、输入阻抗高、输出功率大（VCC=18V,RL=8Ω时Po=4.5W ）、所需外围元件少等特点。并具有过热保护功能。主要应用于彩电伴音或普通音频功放电路。引脚功能如下：①脚，L声道正相输入（未用）；②脚，静音控制；③脚，1/2电源电压；④脚，L声道输出（空）；⑤脚，负电源或接地；⑥脚，R声道输出；⑦脚，正电源；⑧脚，L,R声道负相输入；⑨脚，R声道正相输入。应用电路如图47所示。
