常用音频功放IC引脚功能与互换型号(续)(四)
来源:本站整理  作者:佚名  2013-06-25 05:44:58

      57.TDA7296
    互换型号:CD7296
    该IC为15脚MULTIWATT形式封装的BTL类输出的功放集成电路。该IC内设静音/待机控制、过流、过热保护及干扰抑制电路。工作电压范围±10V~±28V,输出功率2X30W(VCC=±24V,RL=8Ω,THD=10%时)具有失真小、损耗小、开/关机静噪及外围元件少等特点。其引脚功能如下:①脚,待机地;②脚,反相信号输入;③脚,正相信号输入;④脚,地;⑤脚,短路电流检测(通常悬空);⑥脚,外接自举电容;⑦脚,正电源(信号处理部分);⑧脚,负电源(信号处理部分);⑨脚,待机控制;⑩脚,静音控制;11脚,缓冲驱动输出(通常悬空);12脚,反馈输入;13脚,正电源(功率输出部分);14脚,功率输出;15脚,负电源(功率输出部分)。应用电路如图57所示。

     58.TDA7297
    互换型号:CD7297
    该IC为15脚MULTIWATT形式封装的BTL类输出的功放集成电路。具有静音、音调调整及过流保护功能。工作电压范围±5V~±15V(或10V-30V),最大输出功率2X25W(VCC=30V,RL=4Ω,THD=10%时)。其引脚功能如下:①脚,L声道正相输出;②脚,L声道负相输出;③脚,L声道电源;④脚,R声道正相输入;⑤脚,R声道负相输入;⑥脚,待机/音调控制模式选择输入;⑦脚,静音控制(低电平有效);⑧脚,L声道接地;⑨脚,R声道接地;⑩脚,空脚;11脚,L声道负相输入;12脚,L声道正相输入;13脚,R声道电源;14脚,R声道负相输出;15脚,R声道正相输出。应用电路如图58所示。

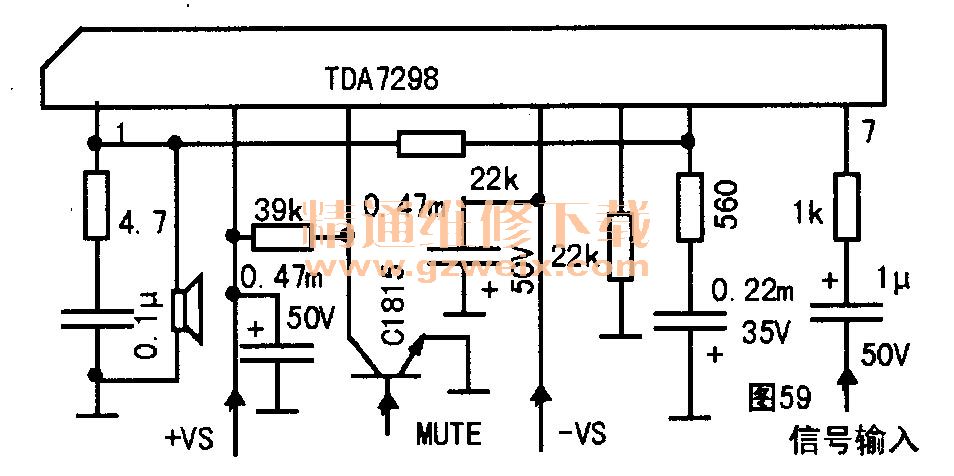

59.TDA7298
    互换型号:CD7298
    该IC为7脚MULTIWATT形式封装的AB类高保真功放集成电路。具有静音、短路及过热保护功能。工作电压范围±10V~±22V,最大输出功率28W。其引脚功能如下:①脚,功率输出;②脚,正电源;③脚,静音/待机控制;④脚,负电源;⑤脚,静音控制;⑥脚,反相信号输入;⑦脚,正相信号输入。应用电路如图59所示。

      60.TDA7495
    互换型号:TDA7496,TDA7498,CD7495/6,CD7498
    该IC为15脚MULTIWATT形式封装的双声道音频功放集成电路。具有待机、静噪、短路保护、过热保护及直流音量控制功能。工作电压范围12V-35V,输出功率2 x 11 W。 TDA7496与TDA7495,TDA7498引脚完全相同,但TDA7496工作电压范围为12V-30V,输出功率为2 x 6W ,TDA7498为2x8W(VCC=28V,RL=8Ω,THD=10%时)。它们的引脚功能如下:①脚,R声道信号输入;②脚,可变音量右输出;③脚,音量控制;④脚,可变音量左输出;⑤脚,L声道信号输入;⑥脚,空脚;⑦脚,SVR滤波电容;⑧脚,信号地;⑨脚,待机控制;⑩脚,静音控制;11脚,功放地;12脚,L路信号输出;13脚,电源;14脚,R路信号输出;15脚,功放地。应用电路如图60所示。

    61.TDA7496L
    该IC为双列20脚SO封装的双声道音频功放电路。内含待机、静噪、短路保护、过热保护及直流音量控制电路。其电源电压范围12V-30V,功率2x2W(VCC=28V,RL=8Ω,THD=10%时)。其引脚功能如下:①~③、13、18~20脚,地;④脚,L声道输入;⑤脚,L声道电压放大输出;⑥脚,音量控制;⑦脚,R声道电压放大输出;⑧脚,空脚;⑨脚,R声道输入;⑩脚,SVR滤波电容;11脚,待机控制;12脚,静音控制;14脚,R声道输出;15、16脚,电源;17脚,L声道输出。应用电路如图61所示。

[1] [2]  下一页
