2. AV放大器中的 Ci nema DSP

带有 Cinama DSP 处理器的 AV 放大器，一般都与环绕声解码器结合在一起，其基本形式如图 10 所示。DSP 对环绕声解码器输出的各声道信号进行声场处理，经 D／A 变换后，产生 8 个声道的模拟信号输出，送功率放大器进行放大。Cinema DSP8 声道分别是左(L)、右(R)和中(C)主声道，左环绕(SL)和右环绕(SR)声道，超低音声道(LFE)及左前置效果声道(FL)和右前置效果声道(FR)，一般称为 7.1 声道。Cinema DSP 7.1声道的音箱系统如图 11 所示。

DSP 与杜比定向逻辑结合的AV 功放，在 20 世纪 90 年代初迅速进入市场。雅马哈公司开发的带杜比定向逻辑解码的 DSP 处理器，它对环绕声解码也采用数字方式，输入的模拟信号进行 A／D 变换后，再进行杜比定向逻辑数字式解码，解码后的各声道数字信号再进行 DSP 声场处理，最后输出 7.1 声道信号。也可以向该 DSP 处理器输入双声道信号，经 DSP 处理后，使双声道立体声也产生环绕声效果，这一点使许多人感到新奇。

AC—3 在 20 世纪 90 年代中期的崛起，使家庭影院开始步入数字化时代，DSP（数字信号处理）很快与AC—3 结合，出现了带 AC—3 解码的 DSP 处理器，此时输入到 DSP 处理器的是经 AC—3 解码后的数字信号，典型 AV 放大器有 DSP3000 系列产品。由于 AC—3是向下兼容的，因此该处理器可以对杜比模拟环绕声进行解码，并产生各种声场效果，同时也能使双声道立体声产生声场效果。

DTS 在 20 世纪 90 年代末问世，雅马哈公司很快购买了 DTS 的专利，并将 DSP—A1 和 DSP—A2 型全兼容式 AV 放大器投放市场，从而开辟了更广阔的市场空间。

3. Ci nema DSP与家庭 THX的比较

Cinama DSP 与家庭 THX 都是对环绕声解码进行后续处理，以获得更好的音响效果。但两者对音频信号的处理思路与方法是完全不同的。

人们称家庭 THX 为专业化的家庭影院，因为 THX首先是一种标准，为了达到这种标准，对节目录制到播放环境与器材都提出 THX 要求，费用昂贵。THX 追求的是录音棚的音响效果，它只对杜比或 THX 节目源起作用，不能脱离杜比环绕声系统而独立存在，输出为 5.1声道，Cinema DSP 是一种大众化的家庭影院，它对播放环境及器材没有严格要求，它可以脱离杜比环绕声系统而单独存在，对任何节目源都起作用，费用节省。DSP 追求的是著名影剧院的音响效果，输出为 7.1 声道。

八、声音恢复系统 SRS

SRS 是英文 Sound Retrieval System 的缩写，意为声音恢复系统。SRS 是美国 SRS Labs 公司的技术专利。SRS—3D 是采用两只音箱来实现三维立体声仿真的系统。SRS 产生的是一个虚拟声场，它无法产生杜比、THX 及 DTS 系统的那种准确的声像定位、平滑的声像移动、细腻的声场层次、宽阔的动态范围及气势磅礴的震撼力。但 SRS 不需要硬件与软件的支持，成本低，因而应用广泛。

1. SRS的原理

SRS 是将普通双声道信号处理成具有虚拟环绕声场的双声道信号，再经功率放大后驱动两只音箱发出声音。

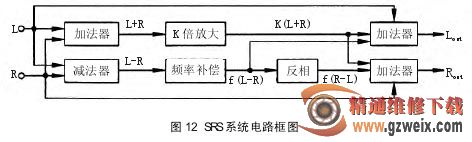

SRS 系统电路框图如图 12 所示。输入的 L 和 R信号经加法器产生包含所有中央声和直达声的(L+R)信号，该信号经放大 K 倍后，成为 K(L+R)信号，分别送到两个加法器与其他信号混合。L 和 R 信号还经一个减法器产生(L-R)信号，经频率补偿后，成为 f(L-R)信号，f(L-R)被送往一个加法器，并经反相后被送往另一个加法器。最后两个加法器输出的 Lout和Rout分别为：

Lout=L+K(L+R)+f(L-R)=(K+1)L+KR+f(L-R)

Rout=R+K(L+R)+f(R-L)=(K+1)R+KL+f(R-L)

由此可见，左声道输出的信号 Lout中含有右声道信号 KR 和环绕声信号 f(L-R)，右声道输出的信号 Rout中含有左声道信号 KL 和环绕声信号 f(R-L)，这样处理虽然会使原清晰的声音变得混浊，但可营造出三维环绕音响效果。在 SRS 处理中，放大倍数 K 和频率补偿 f 这两个系数一般可调。调整 K 的大小就是改变声像在前方声场上的位置，调整 f 等效于调整环绕声的效果。

由以上分析可知，SRS 对 L 和 R 信号处理的要点是：首先提取出包含声场空间信息的差信号(L-R)，然后依照 HRTF 听音规则对差信号(L-R)进行频率补偿。HRTF 听音规则是指入耳对声音的频率特性与声波传输的方位角有关。被补偿的信号再从前面左、右音箱播出后，使人感到声音好像从后面传出来一样，由此产生一个虚幻的环绕声场。

2. SRS芯片 TDA7465 介绍

SRS 芯片 TDA7465 应用电路如图 13 所示。微处理器利用 I2C 总线可对 TDA7465 实现 SRS 方式下的环绕声效果调整，SRS 方式下的位置效果调整及高音、低音和音量调整。

TDA7465 的②、③、④及⑤脚外接 SRS 环绕声相位控 制 电 容 。TDA746514 、15、18、19及23脚分别为左声道的低音、中音 及 高 音 控制，TDA746516、17、20、21及22脚分别是右声道的低音、中音 和 高 音 控制。TDA746533脚外接 SRS 立体声功能网络元件，34脚外接SRS 位置效果调节功能网络元件，这两个网络共同作用实现 SRS 空间效果调节功能。
