出现此类故障时，说明后级图像公共处理通道正常，即 U3(MST518)及其后级图像信号处理电路工作正常，可能是 PC 行 / 场同步信号输入电路或输入信号超出液晶彩电支持的分辨率所致。先改变电脑主机输出信号的分辨率，观察故障是否排除。

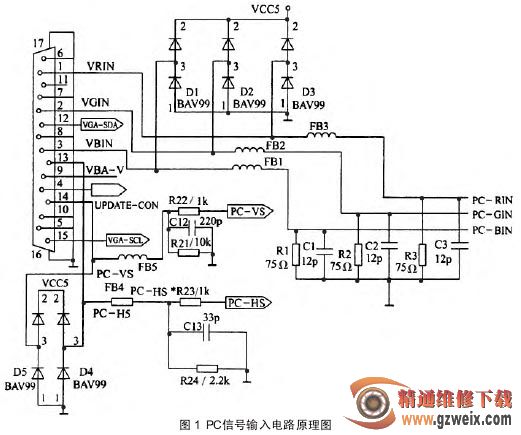

若故障依旧，则用示波器检测 U3(MST518)的38、39脚脉冲信号是否正常。若38脚行同步脉冲幅值小于正常值，则检测转换开关 U16(74LVCl26)的②脚同步脉冲是否正常。若异常，则检测 VGA 插口 J1 的13脚波形是否正常。若13脚波形正常，则检测 R23阻值是否正常(正常值为1 kΩ)。若阻值大于正常值，则说明电阻 R23损坏。实际检修中，因电阻 R23 损坏而引起此类故障较常见。PC信号输入电路如图 1所示。

提示帖：绝大多数液晶彩电均可以与 PC 相接，当检修 PC 状态无图像或图像异常相关故障时，应先考虑 PC 输出的信号分辨率及刷新率与液晶彩电是否匹配，避免因设置不当出现故障。当排除设置不当因素后，应重点检查行、场同步信号是否丢失、变形。
