常用LED背光板驱动控制集成电路维修资料（一）

来源：本站整理作者：佚名 2014-05-16 09:45:58

    LM3430 LED背光灯升压驱动电路
    LM3430是美国NS公司推出的LED背光灯升压驱动控制电路，内部设有振荡电路、比较器、误差放大器、逻辑控制电路、最大占空比限制电路、VDHC控制等电路，如图4所示，其典型应用电路如图5所示。LM3430引脚功能见表5。

    LM3432 6通道LED背光灯稳流电路

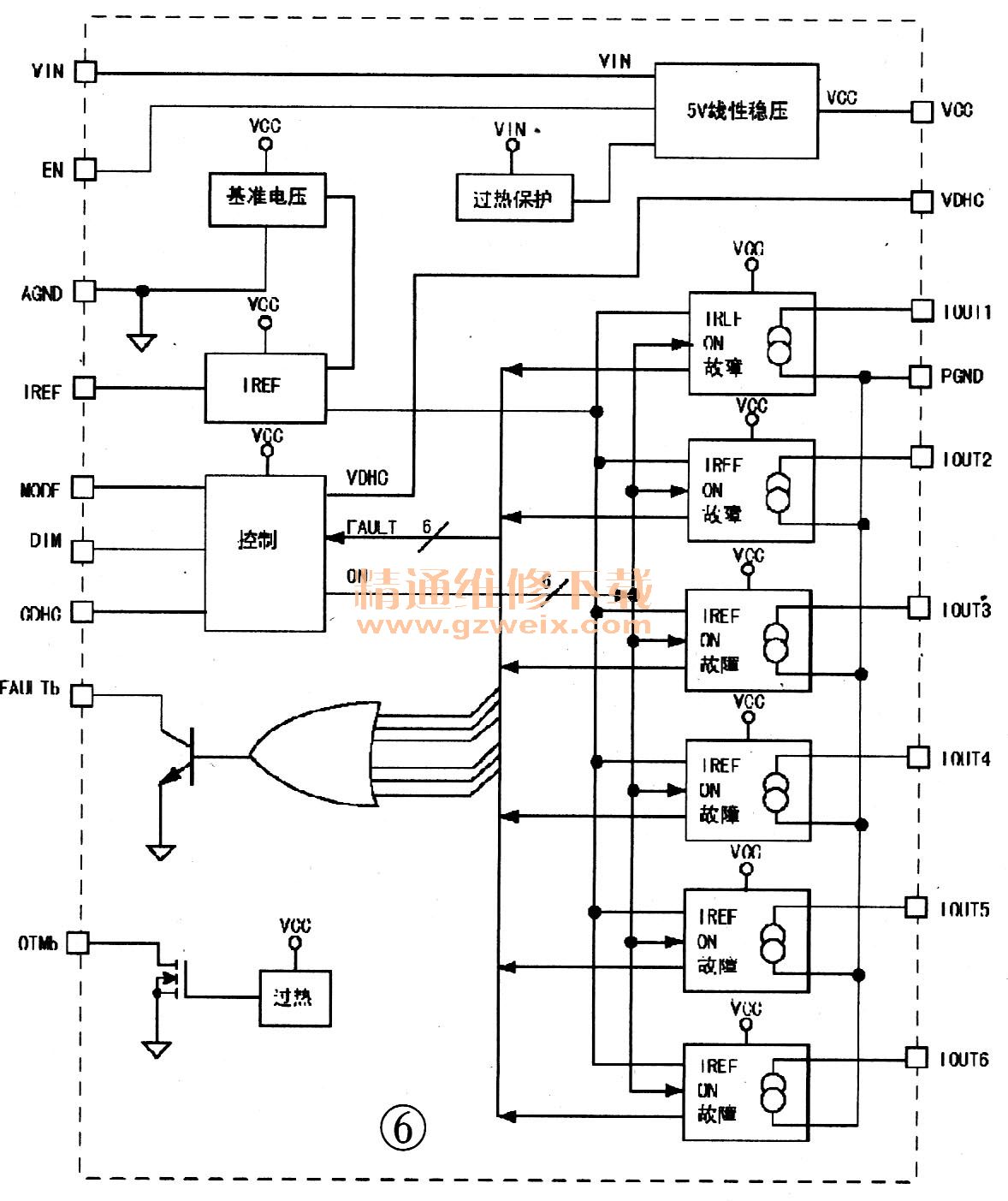

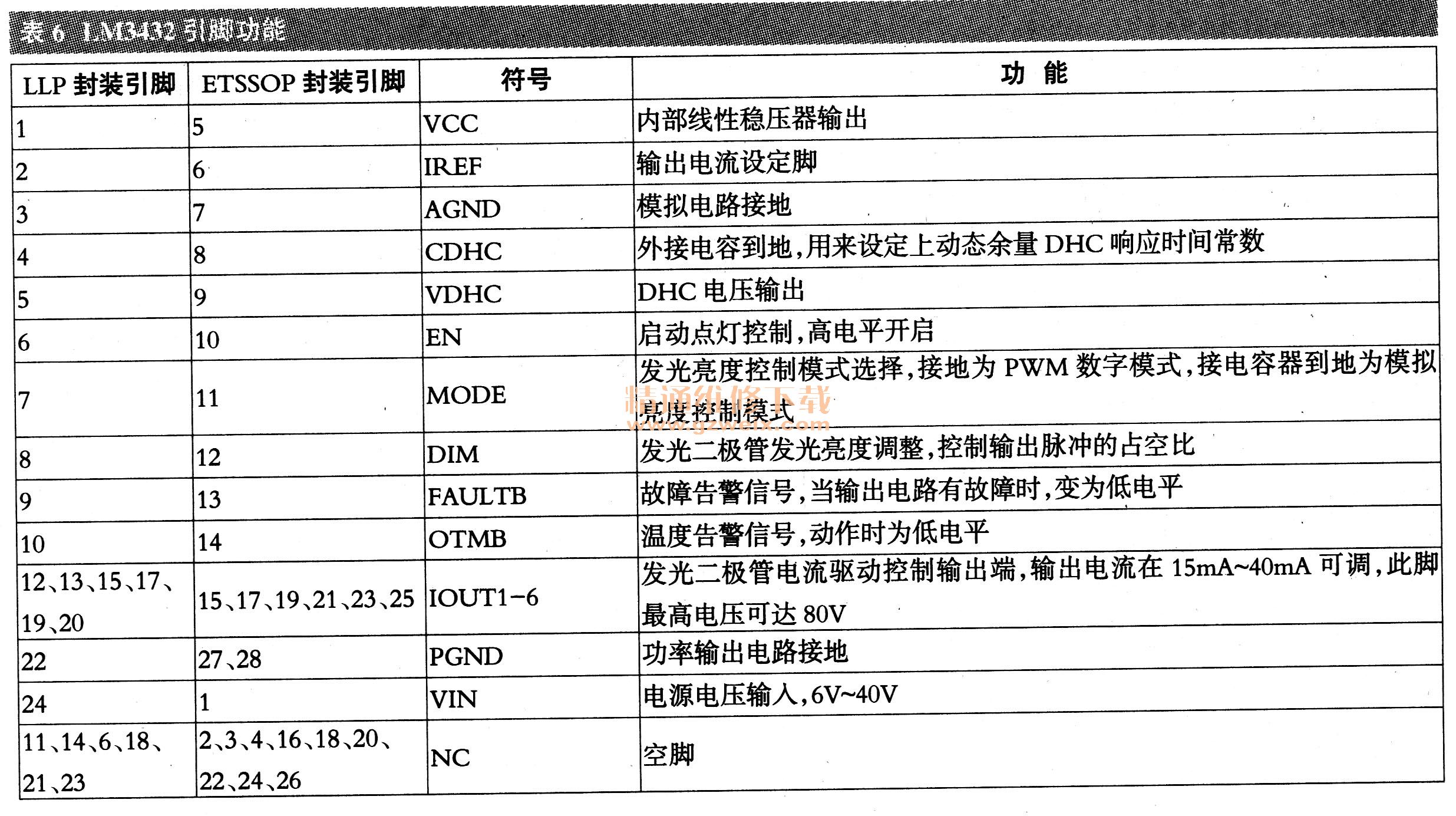

    LM3432是美国NS公司推出的6通道LED背光灯驱动稳流电路，内部设有5V线性稳压、基准电压、控制电路、IREF故障检测、电流控制输出等电路，如图6所示，其典型应用电路如图7所示，LM3432与LM3430配合使用应用电路如图8所示。LM3432引脚功能见表6。
