倒车摄像头系统简介
    选装倒车摄像系统（仅与PCM以及前后的停车辅助系统结合使用）更便于准确地进行倒车驻车和倒车挪车，且更便于挂接拖车。倒车摄像头可目视检测车辆后面的区域。
    镜头的打开角度，检测区域：
    水平打开角度131°，垂直打开角度100°。
    该系统可确定单独打开和关闭的条件，然后打开摄像头。挂上倒挡时或者如果该系统检测到车辆正在向后滑动，将启用显示输出。也可以通过PCM手动启用。一旦在驾驶员退出倒挡后车速超过15km/h，或者如果接合变速箱挡区P或接合停车制动器，将会关闭该系统。
    倒车摄像头集成在后盖的把手按钮中，且可将视频图像传输至位于行李箱右下饰板下方的摄像控制单元。
    在摄像头控制单元中会均衡图像且会并入引导线。然后会将图像传输到PCM。只有在电动停车制动器未接合的情况下才会显示图像。如果检测到拖车或后盖打开，则会显示视频图像，但不会并入引导线。
    如果需要，可在倒车摄像头图像中显示动态引导线。它们会对应于前轮位置进行更改。引导线通过当前方向盘位置说明了行驶路线，从而向驾驶员显示按照该引导线的当前设置通过方向盘操纵行驶的路线。
    此外，屏幕上的矩形彩色区域（从距离车辆40cm处开始，并延伸至约5m）表示车辆长度。在屏幕上显示倒车摄像头图像时会抑制电视声音。音频源声音将会断续输出。显示图像时，语音控制将不可用。另外，停车辅助系统的顶视图显示内容可能会在来自倒车摄像头的图像输出上重叠。在这种情况下，可通过触摸屏幕上的车辆再次显示和隐藏停车辅助系统显示内容。根据转向角，会在屏幕的左右边缘显示停车辅助系统。

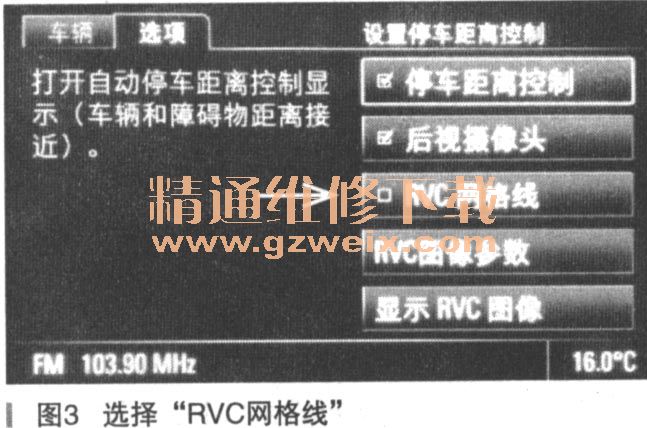

    以下为倒车摄像功能在PCM（保时捷通信信息娱乐系统）中的设置，设置步骤如图1～图4所示。







    注：如在PCM选项中无显示“‘设置停车距离控制”菜单，需重新进行PCM自动编码功能或进行手动编码，设置为：带超声波传感器和倒车摄像配置功能。
    改装倒车摄像系统说明
    年款：起始时间2011年，截止时间2012年。
    车型：Cayenne/Cayenne Diesel/Cayenne S Hybrid Cayenne S/CayenneTurbo。
    关注事项：
    倒车摄像头控制单元。
    装备：
    包括前部和后部停车辅助系统的倒车摄像头（低）（识别号7X7）。
    包括前部和后部停车辅助系统的倒车摄像头（识别号7X8）。
    倒车摄像头（识别号7X9）。
    情况：
    由于个别供应商遭遇全球范围的生产瓶颈，受影响的车辆在交付时并未配备倒车摄像头控制单元。
    因此，这些车辆上的倒车摄像头可能不工作，也可能仅执行有限的功能。
    所需操作：
    ·改装倒车摄像头控制单元
    ·在车辆系统中设定倒车摄像头控制单元
    ·对倒车摄像头控制单元进行编码
    ·读取故障记忆，然后将其清除
    ·校准倒车摄像头
    倒车摄像头控制单元安装位置如图5所示。

    受影响的车辆：
    仅限为此活动分配的车辆（另见PIWIS车辆信息）。
    零件号：
    000.043.303.28→倒车摄像头控制单元1个。
    N.104.066.04→圆头螺钉，M5X8用于固定侄阵拐膺以腔制单元3个。
    N.989.520.01 →紧固螺钉（用于安全带支座）1个。
      工具：
    ·PIWIS检测仪II 9818
    ·间距激光器 VAS 6350/2 WE 1369
    ·校准单元VAS 6350 WE 1368
    ·开口套筒梅花阪手Nr.98-1 Pos.1
    ·专用套头Nr.170
    ·组合装配楔Nr.199
    ·扭矩扳手Nr.90 Pos.2
    ·扭矩扳手Nr.90 Pos.3
    ·蓄电池充电器（额定电流至少为40 A）
    ·偏口钳
    ·螺丝刀（小）
    ·六角头套筒扳手套头，a/f3 mm
    ·螺钉工具，Torx 25
    ·螺钉工具，Torx 30
      步骤：
    对于Cayenne S Hybrid，下面指定的任务只能由至少具备受过电气操作培训的人员（eip）资格的员工执行。这些任务不得由不具备相应资格的员工执行。
    操作必须在高压技师（（HVT）的指导和监督下完成。
