二、新技术简析
    1.HDMI与MHL的识别技术
    （1）HDMI介绍

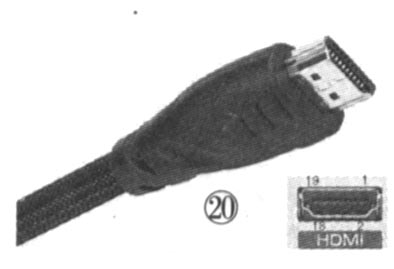

    HDMI高清数字多媒体）接口现已广泛地用于液晶彩电、机顶盒、影碟机、播放器等设备中，它可以提供高达5Gbps的数据传输带宽，传送无压缩的音频信号及高分辨率视频信号，同时无需在信号传送前进行数／模或者模／数转换，从而保证高质量的影音信号传送。采用HDMI的好处是只需一条HDMI线便可以同时传送影音信号，从而大大简化家庭影院系统的安装。常用HDMI接口插头与插孔外形如图20所示（体积较大，不利于微型化）。

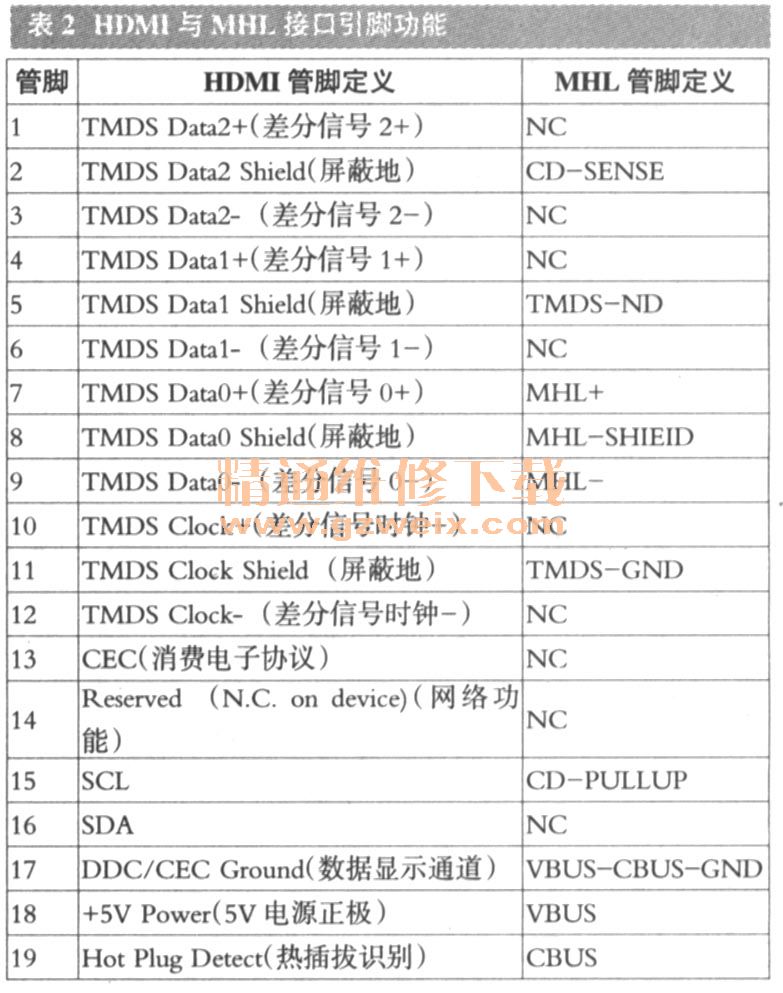

    HDMI接口有19个管脚，其引脚功能见表2，其中①～12脚分成4个通道，主要用来传输视频和音频信号，这种方式称为最小化传输差分信号TMDS;17、13脚分别传输DDC（display data channel，显示器的物理数据）及CEC （Consumer ElectronicsControl，消费电子协议）信号。

    （2）MHL介绍
    MHL是Mobile High -Defini-tion Link的缩写，表示移动终端高清影音标准接口。MHL只用了5个管脚，其中4个管脚专门用来传输音频和视频信号，一个管脚专门用来进行控制MHL传输。为了传输RGB数据，MHL把标准的HDMI连接中的三个最小化传输差分信号信道缩减成1个，采用C-BUS  （ChipBus，片总线）连接方式，其速度是传统HDMI的3倍，能够在便携式设备上实现平均功耗只有60mW、速度达到2.2Gbs的连接。
      C -BUS是一个点到点的双向的单线连接，工作电压为1.8V，bit速率为1MHz。在实际应用中，这些设备通过C-BUS读取外接的E-DID（是一种VESA标准数据格式，包含有关显视器及其性能的参数，如供应商信息、最大图像大小、颜色设置、厂商预设置、频率范围的限制以及显示器名和序列号的字符串）信息，以便以最合适的分辨率输出。
    通过MHL接口可播放外接设备中的音视频信号，支持1080P高清视频和7.1数字音频信号，同时还可向移动设备供电并为其电池充电。MHL可以用HDMI的Type A连接器进行信号传输，也能够借用移动设备中常见的5pin的microUSB接口。当用支持MHL的uUSB口连接USB设备时，系统工作在USB模式；若连接的是MHL设备，则工作在MHL模式。
    HDMI使用了4对高速TMDS差分线，1对用于传输高速时钟，另外3对高速差分的数据线分别用于红绿蓝信号的传输。HDMI总线时钟速率通常是信号速率的1/10，如时钟像素速率是148.5MHz，则3对数据线上传输的数据速率是1.485Gb/s（HDMI1.3/1.4的标准中定义的最高数据速率是3.4Gb/s）。对于MHL，红绿蓝数据复用在一对差分信号线上，数据速率变成像素时钟速率的30倍。受差分线最高速率的限制，MHL能够支持的最高分辨率和色彩相对HDMI有所下降。
    目前，主流的多款智能手机均带有MHL功能，只需通过一条HDMI转MHL的连接线，如图21所示，即可和该机芯彩电进行互联共享。

    （3）HDMI与MHL控制电路

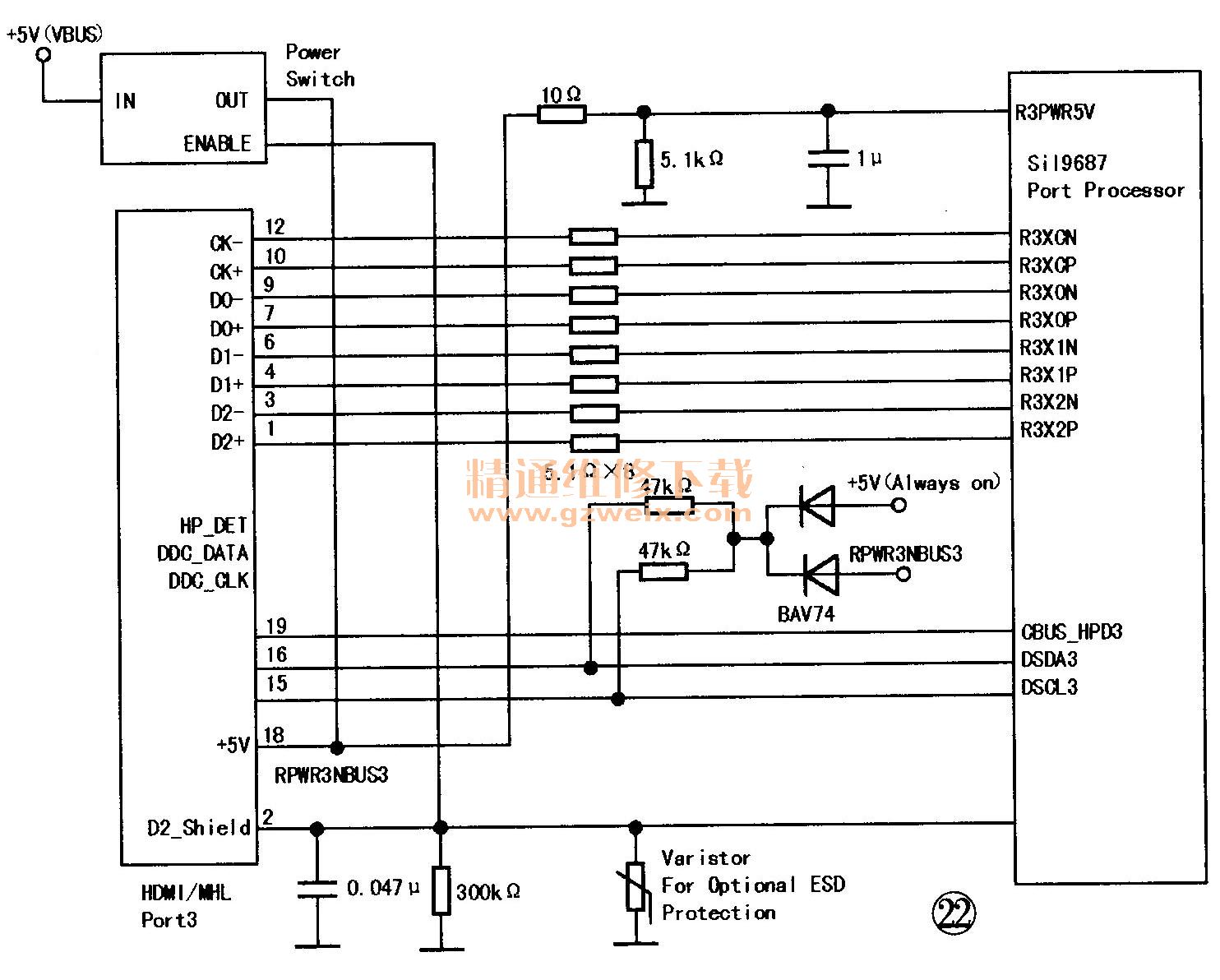

    MS901K机芯彩申：的HDMI与MHL接口控制电路如图22所示，关键实测点如图23所示。当外接HDMI信号时，＋5V从接口进入到SiI9687的R3PWR5V脚，然后从CBUS_HPD3端输出响应信号到相应HDMI端口的HP-ET脚。在MS901机芯彩电中，因为没有安装有SiI9687芯片，HDMI 5V输入后接入主IC的H3 DET脚，由I/O口对上拉到5V的H3_HPD_OUT进行反相控制。

    19脚（HP_ET）作为外接设备热拔插端，当该端为高电平时，芯片的源端接收带有接收端设备信息的EDID心Enhanced Extended DisplayIdentification Data）数据，此时源端则开始通过DDC （Display DataChannel）接收E-EDID信息。至此，源端和接收端之间的初始化完毕，并在二者之间建立了一条数据通道。设备是否能够自动跳转到HD-MI发送／接收状态，则需要由设备本身的软件来进行控制，“热插拔”只能够起到建立物理连接的作用。

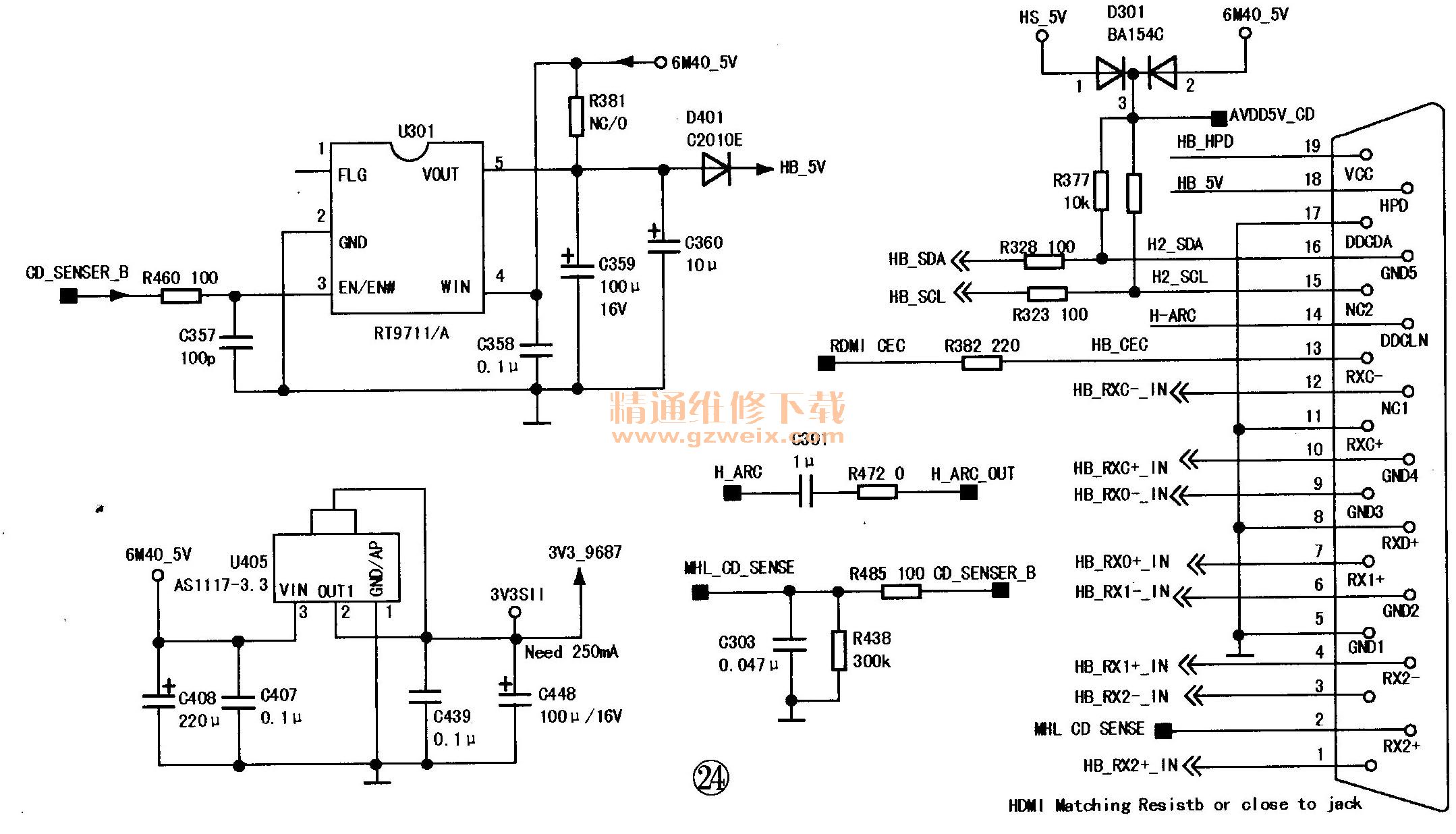

    在MHL模式下，HDMI的18脚是没有＋5V电压输入的，接入的MHL连接线在HDMI的15脚及②脚间接入33kΩ电阻，上拉CD _sence脚，源极端通过CD _sense的下拉300kΩ电阻检测到接收端Sink（接收端设备）的插人，CD_sense同时连接U301（RT9711 /A， Power Switch）的使能端③脚（高电平有效），如图24所示，然后源极端会通过Sink设备的19脚C-BUS读取Sink设备的EDID信息以确认合适的分辨率输出。

    虽然SiI9687的各组差分信号输入都可以作为MHL信号输入使用，但在本机芯电路中，固定使用D0-/D0＋作为MHL-/MHL＋信号传输。另外，MS901K机芯只有HDMI2才支持MHL输入，MS901机芯只有HDMI1才支持MHL输入。
    HDMI的14脚（H -ARC）是音频返回通道，作用是将解码后的数字音频通过HDMI端口返回到信号源端进行运放处理。

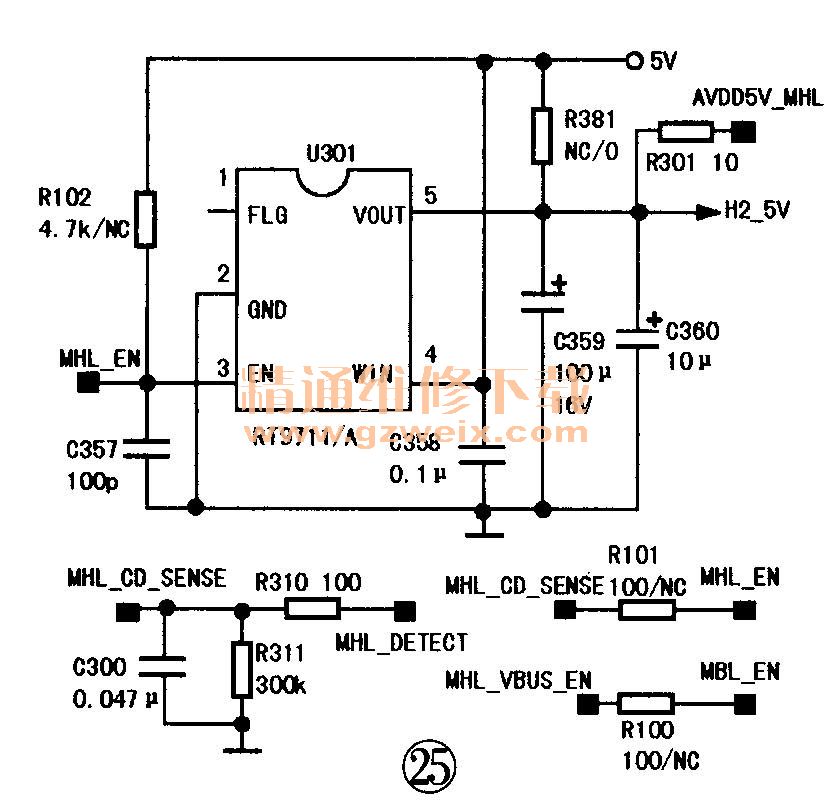

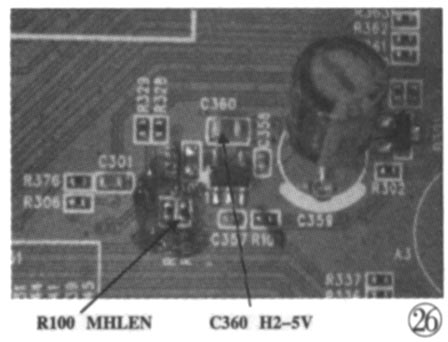

    另外，在MS901机芯主板上，对MHL供电控制与图24有些不一样，具体电路如图25所示，关键实测点如图26所示。在主IC I/O口不起控的情况下，一直有5V电压输出，MHL VBUS EN默认置低。只有MHL CD_SENSE有输入置高并被主IC识别后，MHLes BUS EN才会置高，U301才会输出5V到MHL VBUS。在使用中发现，在外接HDMI时（接入H2_5V）时，HD-MI产生的漏电流会导致RT9711的EN端电压异常，从而影响5V电压的输出，因此在后期部分产品中，U301改用RT9721，并去掉了上拉电阻R102，改为直接由I/O口控制（在采用V005版软件的机型中，软件对I/O口进行控制）。

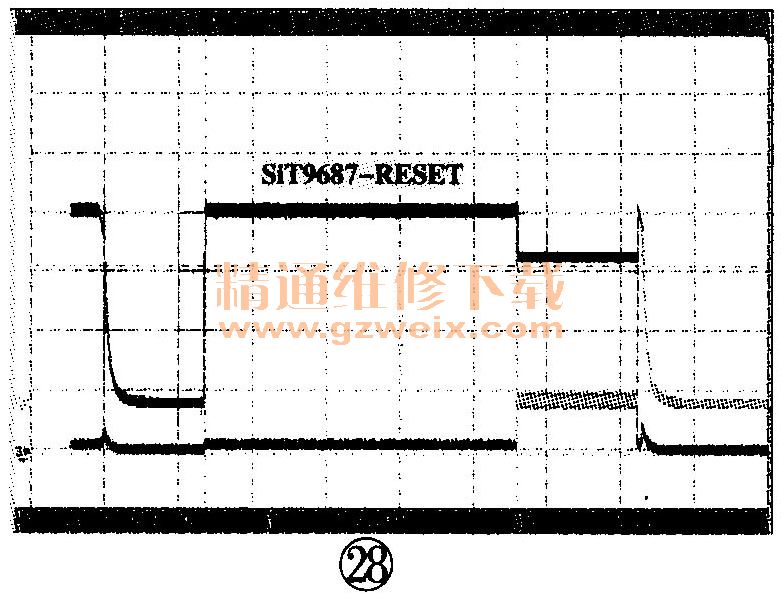

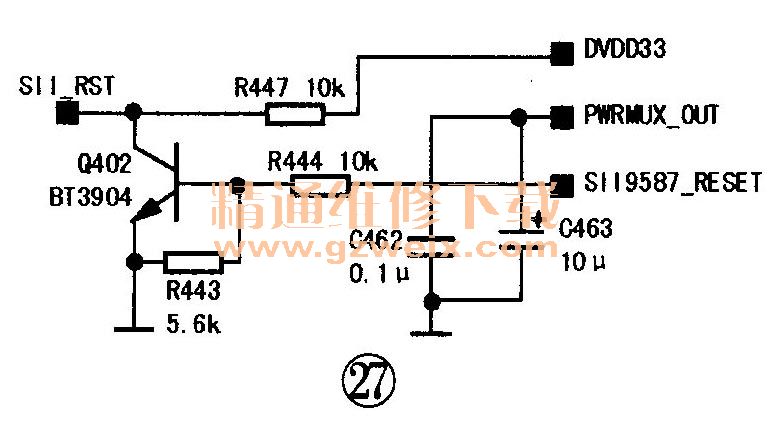

    SiI9687外接复位电路，如图27所示，低电平复位。SiI9687_RESET是由主IC I/O口直接控制的，需要复位时，系统拉高即可将SiI_RST拉低，复位结束后将Si-19687_RESET置低即可。实测该电路的复位波形如图28所示，复位时间为21s。



    2. MEMC技术

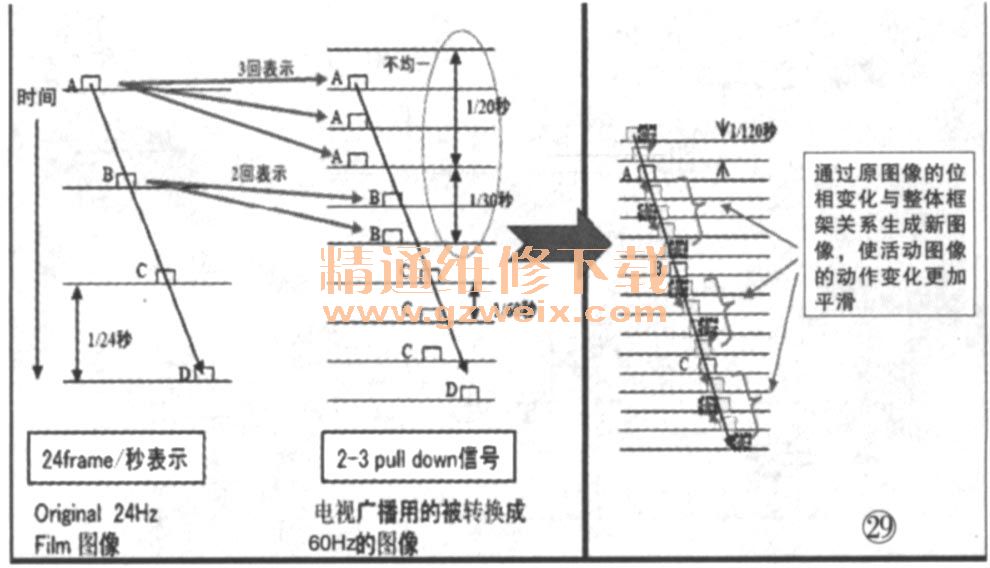

    MEMC是Motion EstimateandMotion Compensation的缩写，即运动估计和运动补偿，是高端液晶电视常用的运动画质补偿技术，其原理是采用动态映像技术，在传统的两帧图像之间加插一帧运动补偿帧，如图29所示，这样就可清除上一帧图像的残影，从而提高动态清晰度的效果，并将影像拖尾降至人眼难以感知的程度，使运动画面更加清晰流畅。

    比如原来的一副活动画面的帧顺序是1、2、3、4、5、6、 MEMC技术通过分区块，在水平和垂直两个方向上对图像的运动趋势加以分析，然后在原来各帧之间插人一个中间帧，插帧后的帧序列变为1、1C、2、2C3、3C、4、4C5、5C、6，这样原来的场频就不足以显现现在所有的帧，这时就需要将场频提高一倍，刷新频率会从普通的50/60Hz提升至100/ 120Hz，可见MEMC技术和倍频技术是分不开的。
    （1）超分辨率算法介绍

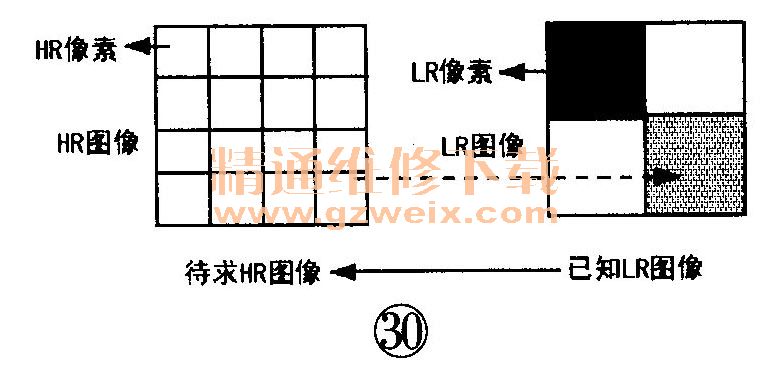

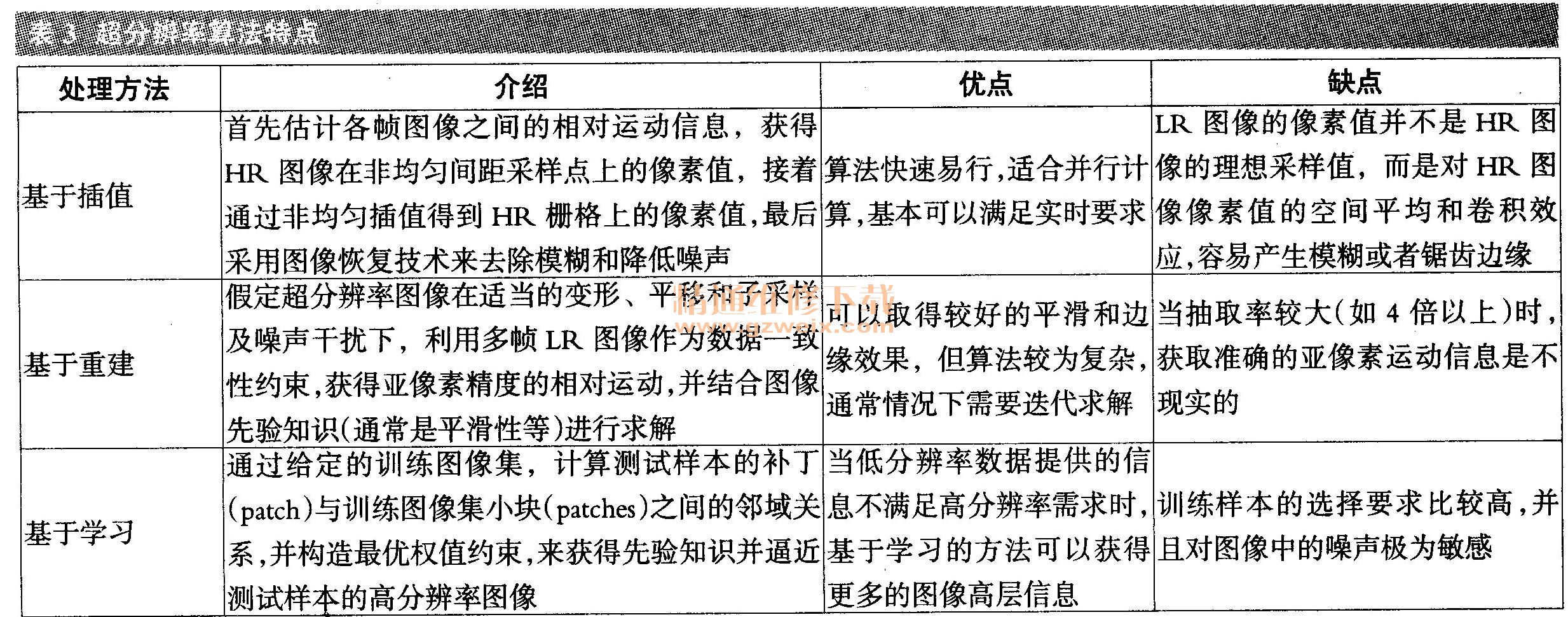

    对于超高分辨率的机型，由于LVDS传输的信号有限，所以MEMC就需要利用有限的画面信息扩展出适合超高清屏使用的数据，使画面更加清晰流畅。这部分信号处理和倍频转换既可由屏组件电路完成，也可由主板处理，或由外接PCB板处理，其工作原理均是相似的。图30是一个FHD高清信号扩展成4K2K信号的示意图，通过对2×2的LR图像信息的计算与估计，最终得到4×4的HR显示图像。运动估计算法是整个MEMC的重要部分，决定了最终图像显示效果的好坏，不同的算法适用不同画面，相关优缺点见表3。
