液晶彩电常用DC-DC变换Ic引脚功能和参数速查
来源:本站整理  作者:佚名  2015-01-26 10:14:07

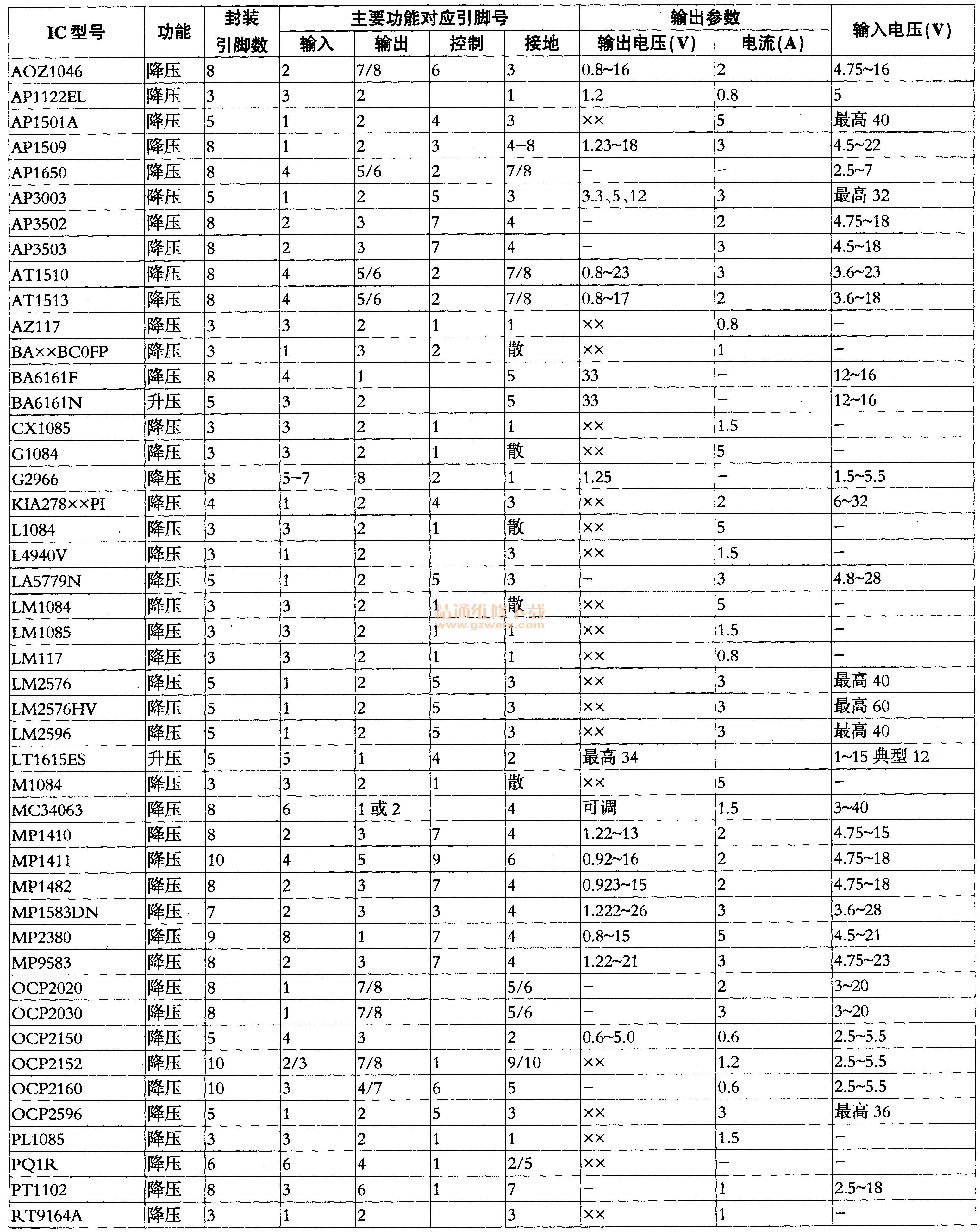

    在液晶彩电电源板和主板中,经常采用DC-DC降压和升压变换IC,将供电电压降低和提升到需要的电压,如将12V电压降为5V,将5V电压降为3.3V,将3.3V电压降为1.8V等,为小信号处理IC和CPU电路等电路供电;将12V电压升为33V作为高频头调谐电压等。DC-DC变换IC大多采用3-8脚卧式贴片封装,少数采用3-5脚立式封装。为便于维修时识别、检测和代换,特将液晶彩电常用DC-DC变换IC主要引脚功能和主要参数归纳如下表所示,供参考。


    说明:1.输出电压中“xx”表示IC名称中的中间或后缀,xx的数字代表输出电压,如:“33”或“330”为3.3V、“05”或“50”为5V、“12”或“120”为12V、“47”或“470”为4.7V等;后缀为“ADJ”的表示输出电压可调整;2.常用引脚功能中的“控制”指的是输出ON/OFF控制,多为高电平ON,低电平OFF; 3.接地引脚中的“散”为散热片接地;4.主要引脚功能中的“-”表示没有该功能引脚,参数中的“-”表示没有固定参数,或未查到相关数据。
