一辆行驶里程约1.8万km，装配2. 0L TSI发动机，搭载6档手自一体自动变速器，带有无钥匙进入及一键启动，使用ZF转向机的2012年大众途观轿车。该车检查安全气囊灯报警及喇叭不响，经维修人员判定安全气囊螺旋电缆损坏。更换安全气囊螺旋电缆后导致倒车后视不起作用及组合仪表显示屏上方有故障提示，如图1所示。

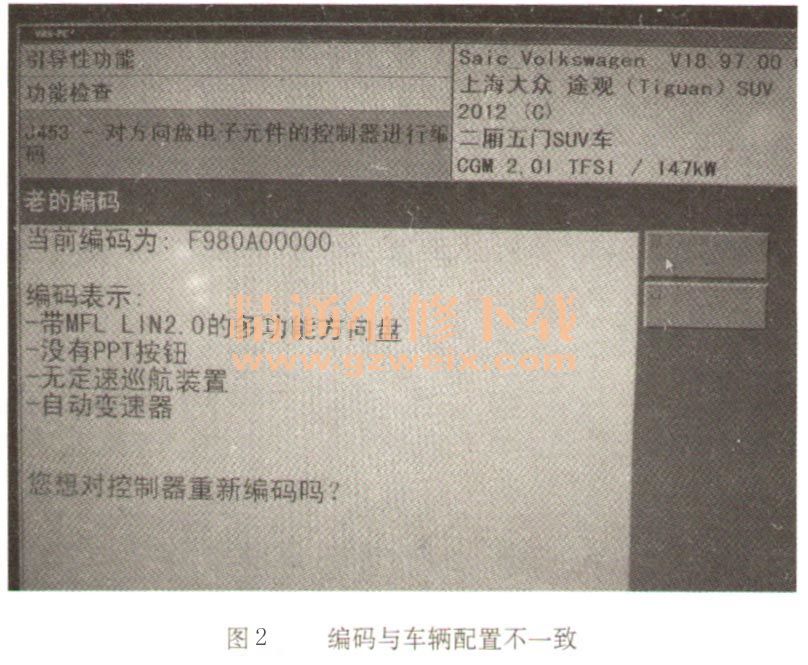

      检查分析：使用车辆诊断仪VAS5051 B进入网关安装列表检查故障，发现多个控制单元存在与转向柱电子系统控制无通信故障。由于该车的转向柱电子系统控制单元与安全气囊螺旋电缆为一体，接下来使用VAS5051 B的引导性功能查看转向柱电子系统控制单元的编码是否正常，发现该编码为F980A00000，如图2所示。此编码代表的含义：带多功能转向盘、没有PPT按钮、无定速巡航装置、搭载自动变速器。经检查该车辆装有定速巡航装置，这说明现在的编码与该车辆配置不一致，编码不对。

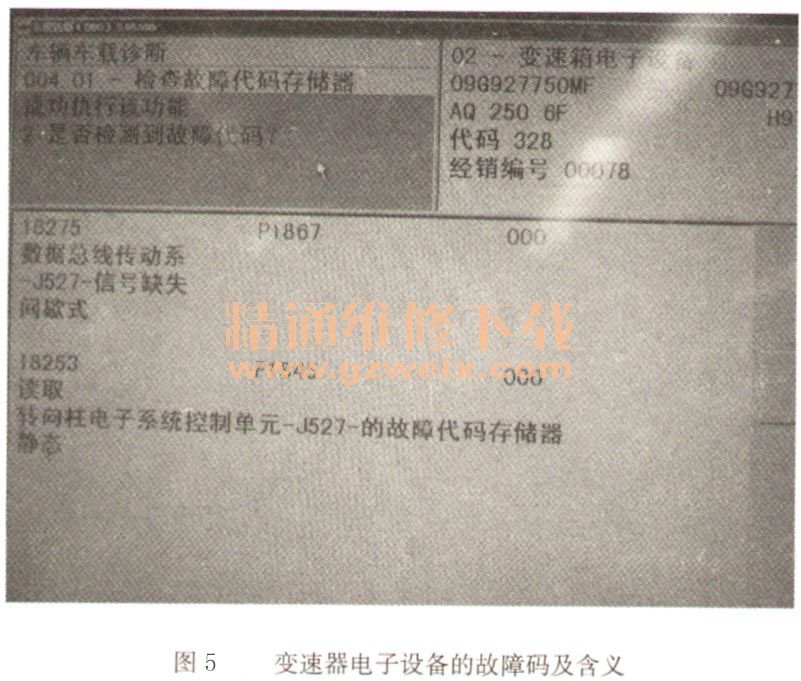

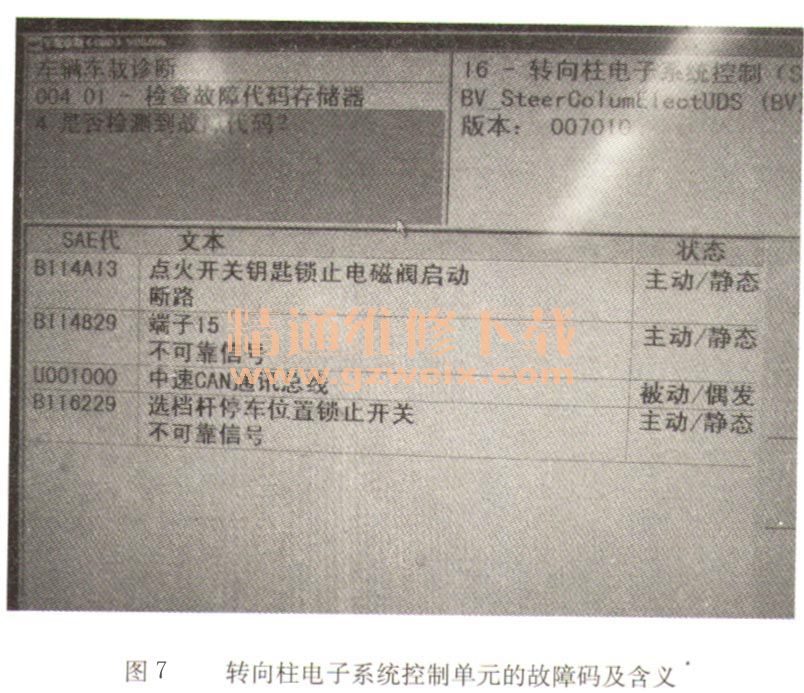

    单击屏幕上的“是”按钮，对控制器重新编码。编码成功后显示当前编码为1882140000，如图3所示。返回网关安装列表检查故障，发现发动机电子设备、变速器电子设备及转向柱电子系统控制存在故障。进入发动机电子设备检查故障码及含义，发现存在1个故障码----49682，含义为：失去与转向柱控制单元的通信，如图4所示。进入变速器电子设备检查故障码及含义，发现存在2个故障码：18275，含义为：数据总线传动系J527信号缺失；18253，含义为：读取转向柱电子系统控制单元J527的故障存储器，如图5所示。进入转向柱电子系统控制单元检查故障码及含义，发现屏幕提示：没有检测到变量，诊断是否使用车辆系统的基础版本继续？诊断的范围限于基础版本，请检查测试仪版本，必要时更新，如图6所示。单击继续，可以进入系统，检查故障码发现存在4个故障码：B114A13，含义为：点火开关钥匙锁止电磁阀启动断路；B114829，含义为：端子15不可靠信号；故障码U001000含义为：中速CAN通信总线；B116229，含义为：变速杆停车位置锁止开关不可靠信号，如图7所示。









    经过查看故障及含义得知引起发动机电子设备及变速器电子设备存在故障的原因是由于转向柱电子系统控制单元造成的。选择测量值功能查看端子15的状态，结果为切断，如图8所示；查看变速杆锁及点火钥匙锁的状态，结果为故障及开，如图9所示。考虑到故障码Bl14A13的含义为：点火开关钥匙锁止电磁阀启动断路，故障码与车辆配置不一致，因为该车是无钥匙进入及一键启动车辆，没有点火钥匙锁止电磁阀，这说明转向柱电子系统控制单元的编码可能还不对，当然也不排除安全气囊螺旋电缆存在故障的可能。
