日立D8MW机芯液晶彩电和液晶显示器，主芯片数模小信号处理电路采用FL18538，其他小信号处理电路和存储器采用SN74LVCIG、S119125、PCM1808、WM8520、NJW 1109V、NJU26041、TC4066、R5106N291A、MAX2021PW、DCM3563C 1、THC63LVD 1024、S119134CTU等，伴音功放电路采用TAS5706。液晶彩电遥控器型号为CLE-997，液晶显示器遥控器型号为CLE -998．
    适用机型：日立UT32-MH08CB/CW/CR./CA、UT37-MX08CB/CW、UT42-MX08CB/CW等液晶彩电和UT -32 -MH18CB/CW/CR/CA、UT37 -MX18CB/CW、UT42-MX18CB/CW等液晶显示器。

    一、总线调整方法
    1．进入／退出维修模式

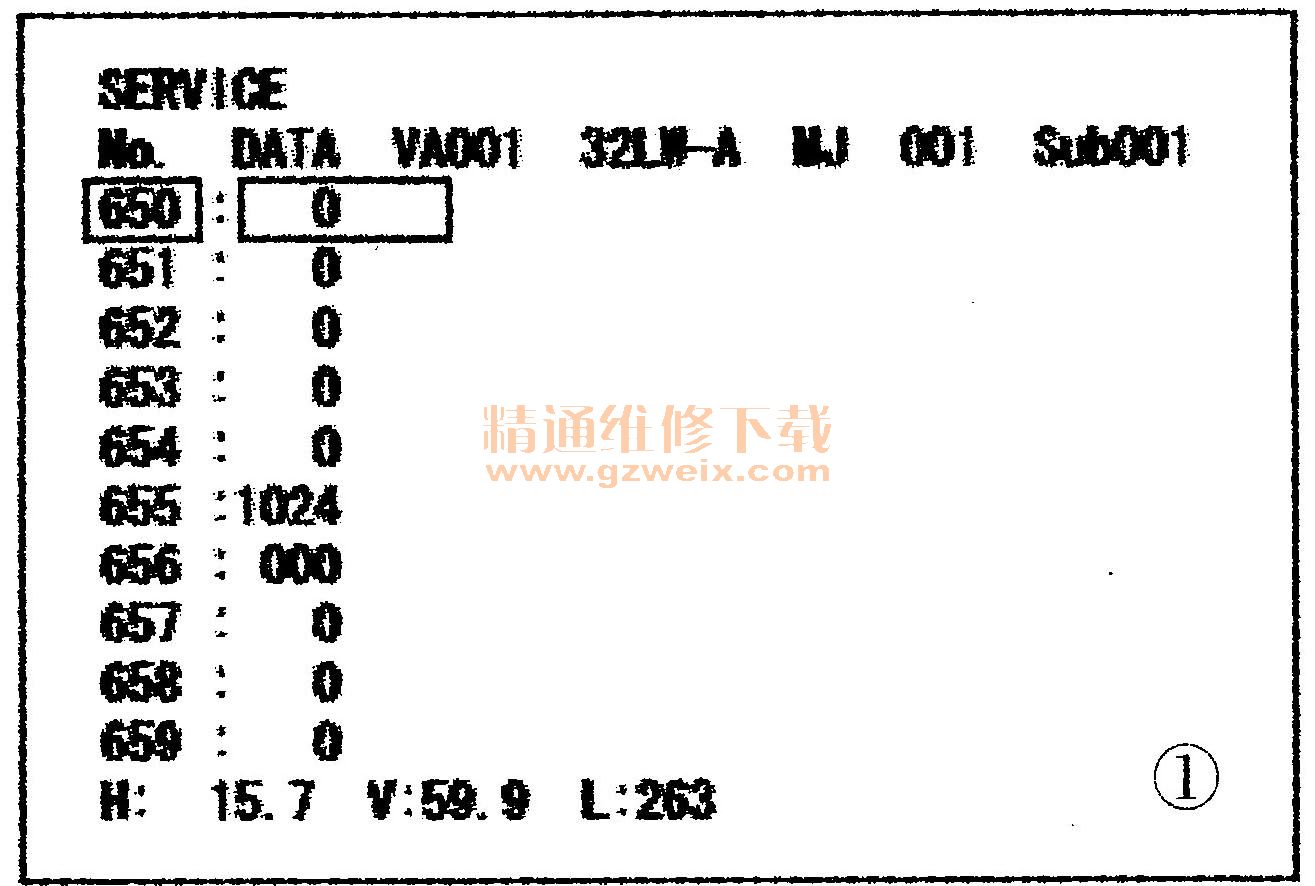

    按住电视机或显示器上的“Menu/Return”键的同时按下电源开关，直到出现如图1所示的维修菜单，即可进入维修模式。

    调整完毕，按两种方法都可退出：一是按显示单元上的“Menu”键或“电源开／关”键；二是按遥控器上的“Menu”键或“电源开／关”键。
    2.项目选择与调整
    进入维修模式后，在屏幕上显示调整菜单时，按遥控器上的“上／下”键用于调整项目代码选择调整项目，按“OK”键进入和执行调整项目，按“左／右”键用于改变数据有效值调整所选项目数据；按“Mute”键设为初始值。按“菜单”键返回主菜单。

    二、总线调整内容
    日立D8MW机芯液晶彩电和液晶显示器维修模式调整内容如下：
    1．视频色温调整
    视频色温调整分为COOL（冷色调模式）、Normal（正常模式）、Warm（暖色调模式）三种模式，每种模式的方法和步骤见表1到表3所示。对于维修部件，平均数据已经被写入主板中。如果没有必要，请不必进行调整。

    注：1．色温必须在屏幕最亮的条件下调试，所以初始值设置为最大，调整时仅往减少亮度的方向进行。2．每种图像模式都有复位项。3．当选中调试号码000、001或002，色温将改成COOL模式。

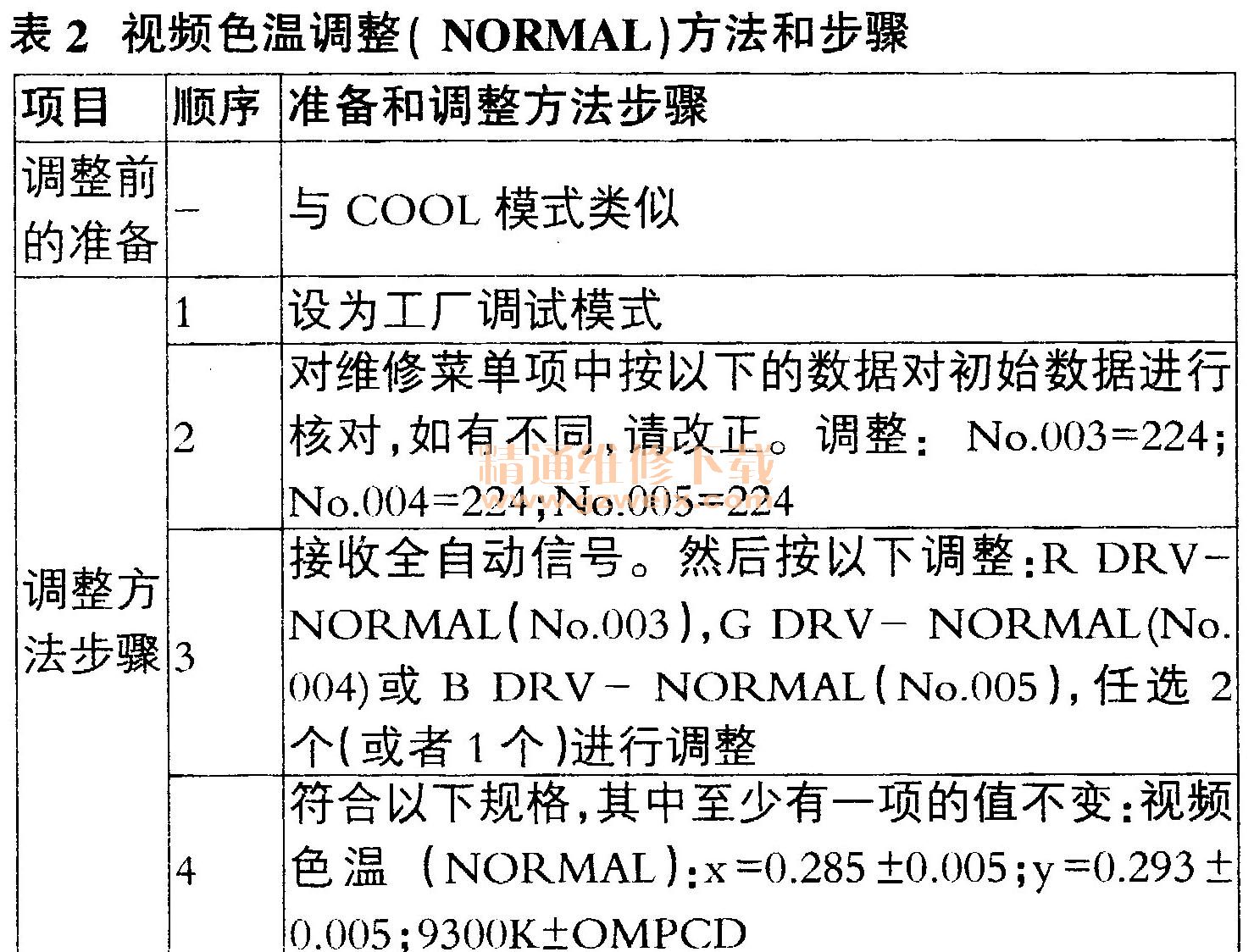

    注：注1、注2同表1中注1、注2-1 3．当选中调试号码003、004或005时，色温将改成Normal模式。

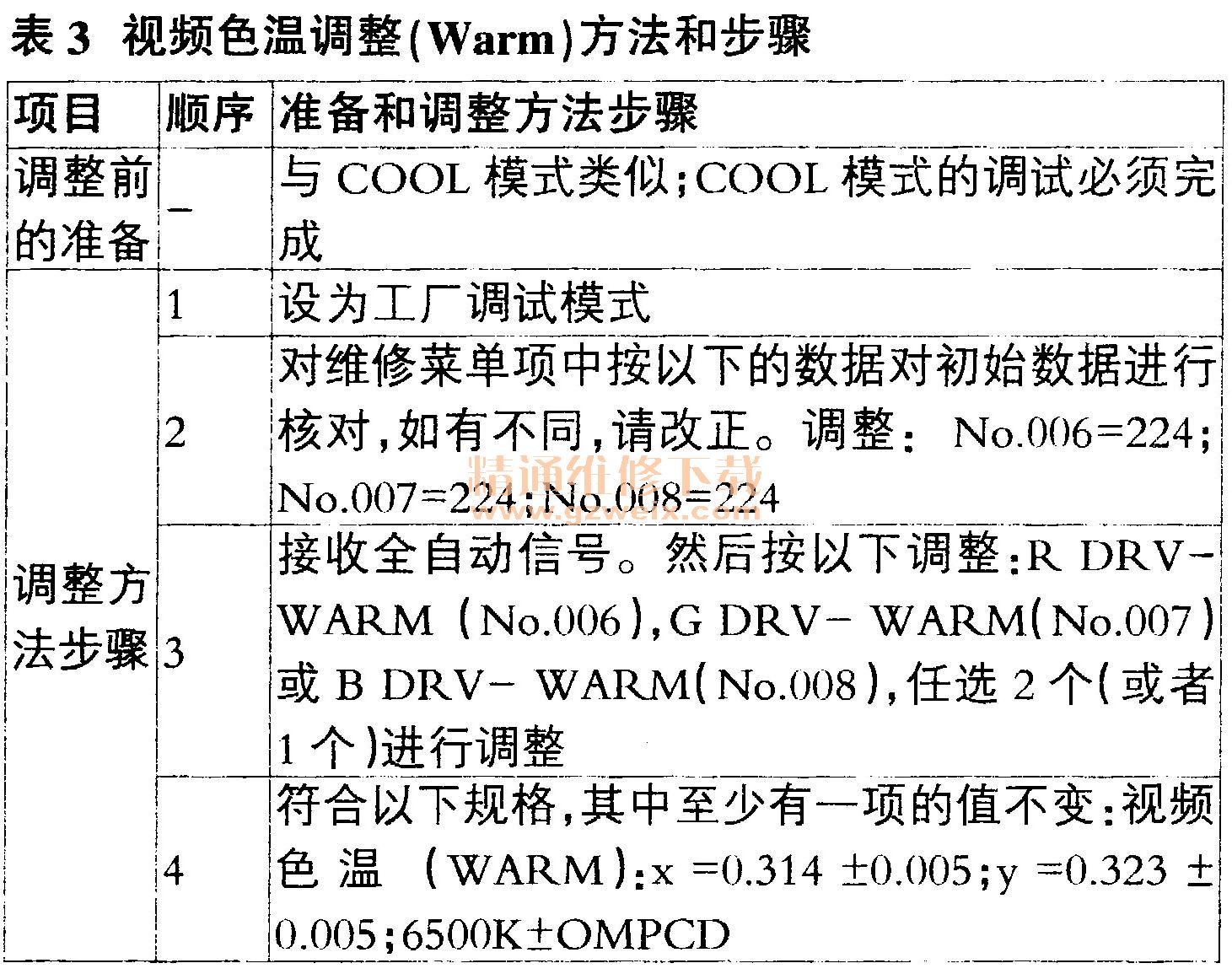

    注：注1、注2同表1中注1、注2、3．当选中调试号码（006、007或008时，色温将改成WARM模式。4.Warni色温模式调整与Normal色温的驱动数据同步。所以，当Normal色温的驱动数据改变时，Warm色温的驱动数据也会发生改变。
