康佳KIPAI8011型IP板电路图与实测数据
来源：家电维修  作者：佚名  2016-09-29 09:28:47

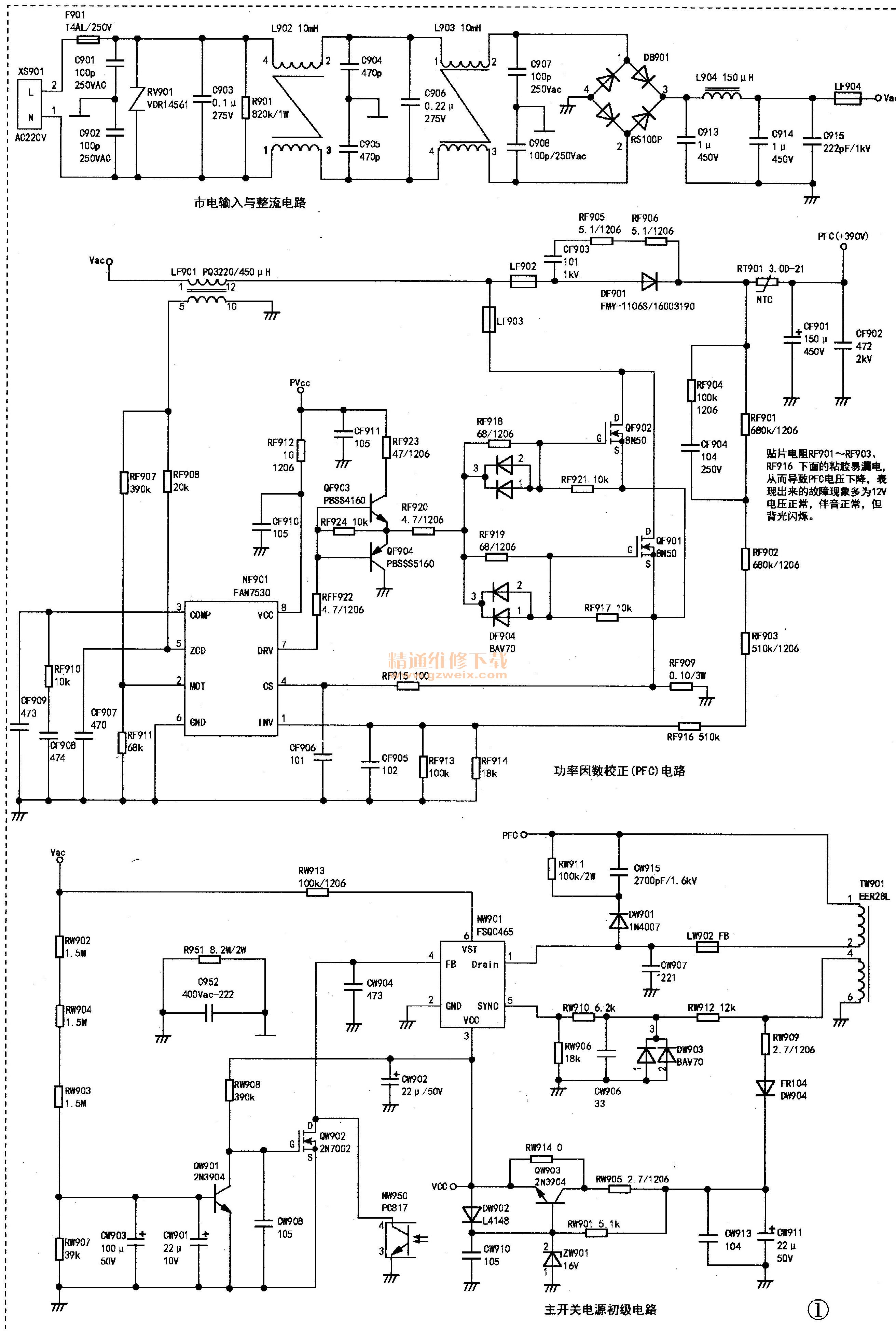

    该型IP板主要用于康佳LC42MS96PD、LC42FS81DC、LC42DS60C等型液晶彩电中，其电路如图1～图3所示，主要IC的引脚功能与实测数据见表1～表4。


[1] [2]  下一页
