康佳KIP+L085E02C2-01彩电背光灯电路原理详解
来源:本站整理  作者:佚名  2015-12-02 15:42:16

     (1)背光灯基本电路

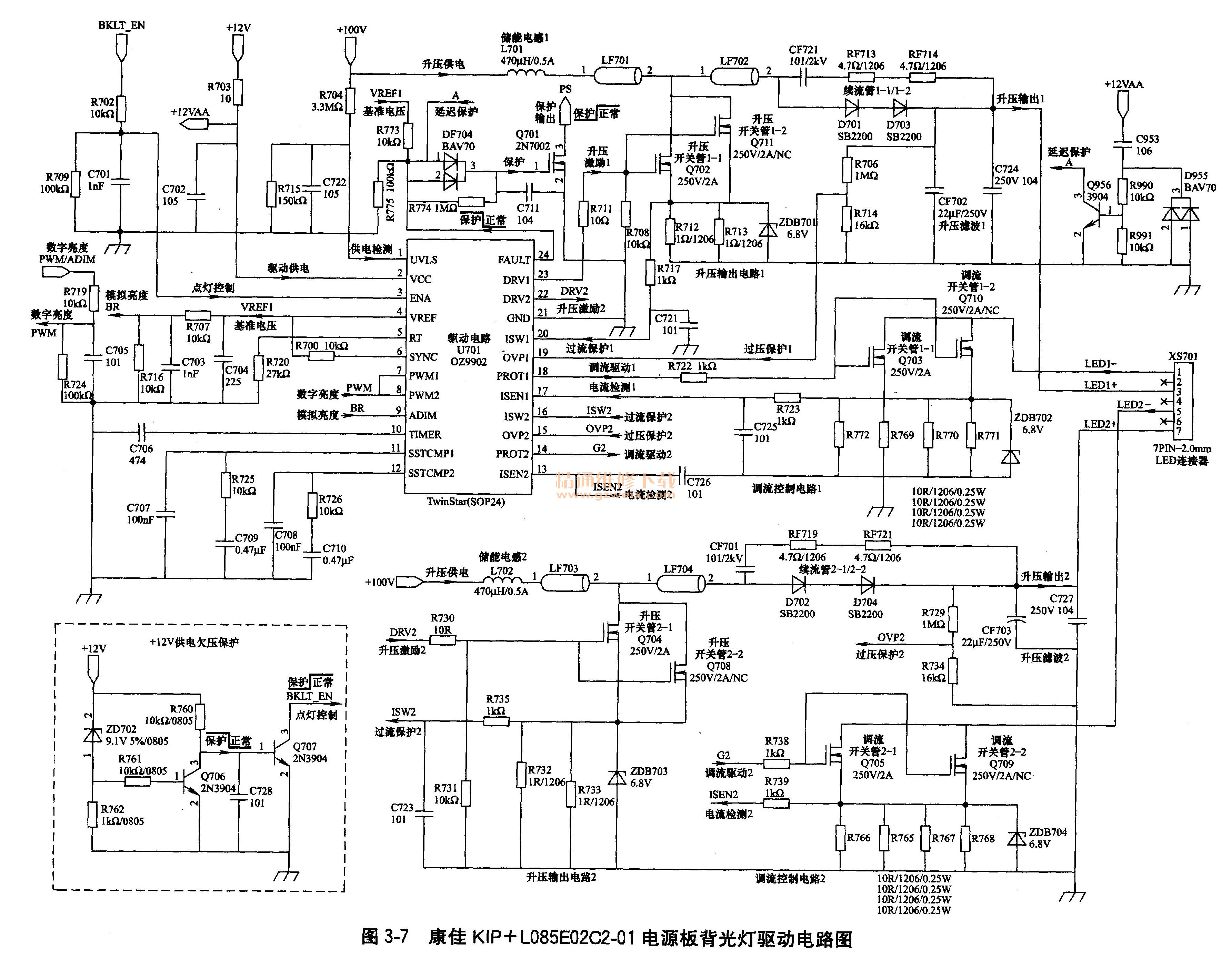

    康佳KIP+L085E02C2-01电源板的背光灯电路如图3-7所示,由三部分电路组成,一是由OZ9902(U701)为核心组成的升压和恒流控制驱动电路;二是由储能电感L701、L702、开关管Q702//Q711和Q704//Q708、续流管D701、D703和D702、D704、滤波电容CF702和CF703为核心组成的2个升压输出电路;三是由开关管Q703//Q711和Q705//Q709为核心组成的2个LED背光灯调流控制电路。将+100V电压提升到160V左右,为LED背光灯串供电;同时对LED背光灯串进行恒流控制,确保LED背光源均匀稳定。
康佳KIP+L085E02C2-01电源板背光灯电路图

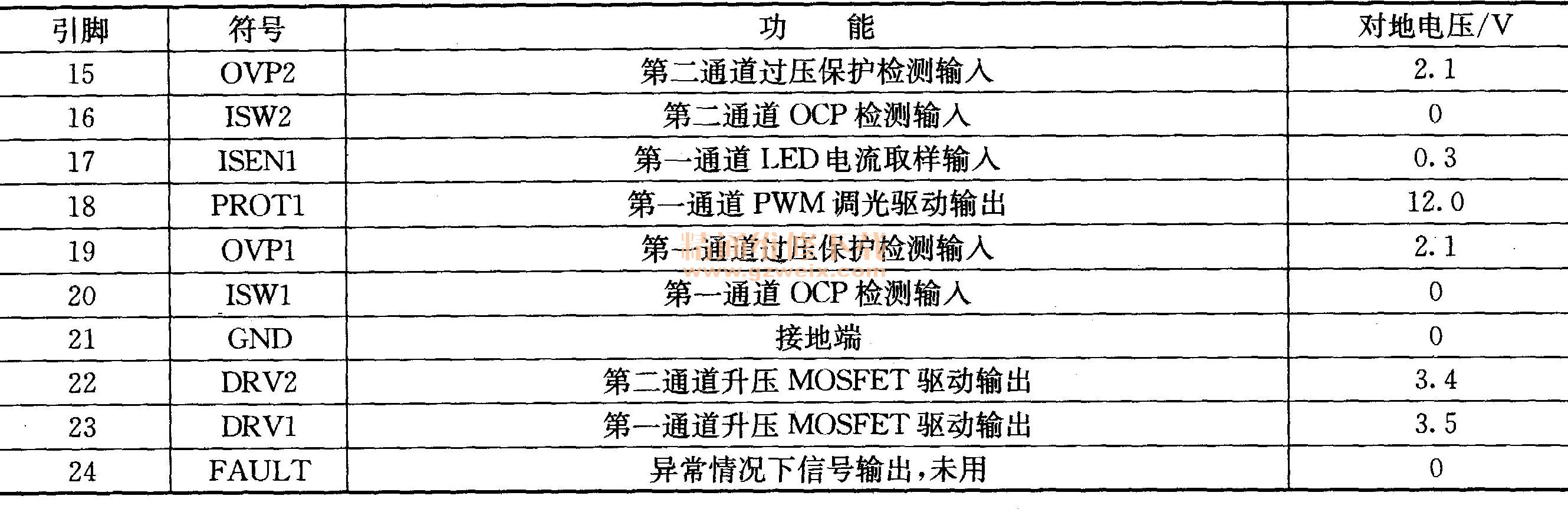

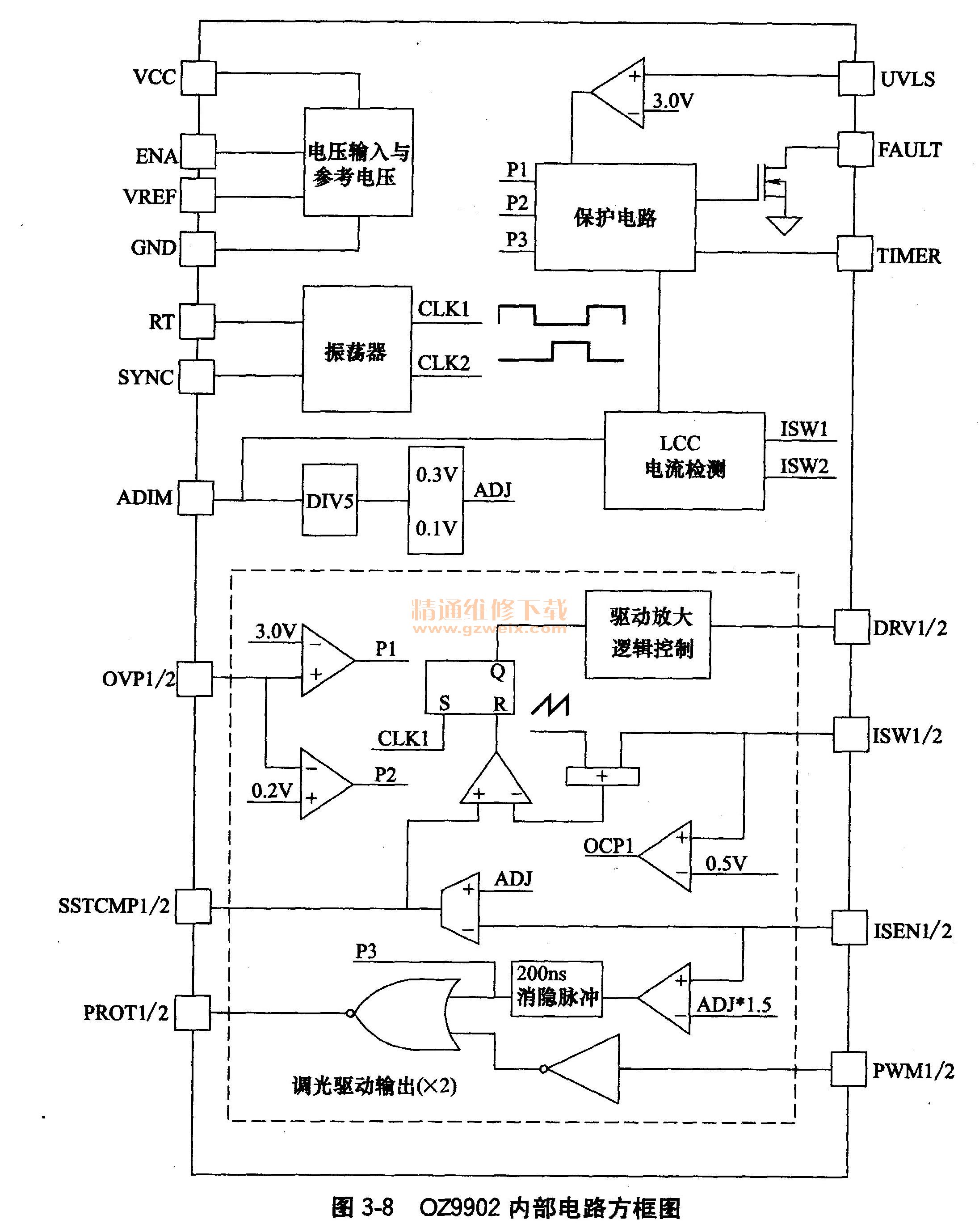

    ①OZ9902简介LED背光驱动部分采用的OZ9902是双路LED背光灯驱动芯片,内部电路方框图如图3-8所示,内含振荡器、升压驱动、调光驱动、过流、过压检测保护电路,外部PWM调光,灯串电流由外部电阻设定。OZ9902引脚功能和对地参考电压见表3-3。




    ②启动工作过程开关电源输出的+100V为升压输出电路供电,同时经R704与R715分压取样后为U701的1脚提供3V以上高电平检测电压;+12V经R703为U701的2脚供电;遥控开机后主板经连接器X5954的2脚送来的BKLT-EN点灯电压,经R702与R709分压后,送到U701的3脚,背光灯电路启动工作,U701从23和22脚输出DRVI、DRV2升压激励脉冲,推动升压电路开关管Q702//Q711、Q704//Q708工作于开关状态,与储能电感L701、L702和续流管D701、D703和D702、D704、滤波电容CF702和CF703配合,将+100V电压提升到160V左右,为LED背光灯串供电;同时U701从18、14脚输出PROT1、PROT2调光激励脉冲,控制调流开关管Q703//Q711和Q705//Q709的导通时间,对LED背光灯串进行恒流控制,确保LED背光源均匀稳定。

[1] [2]  下一页
