康佳彩电35011935型电源板电路图与实测数据
来源：家电维修  作者：佚名  2016-12-01 11:09:16

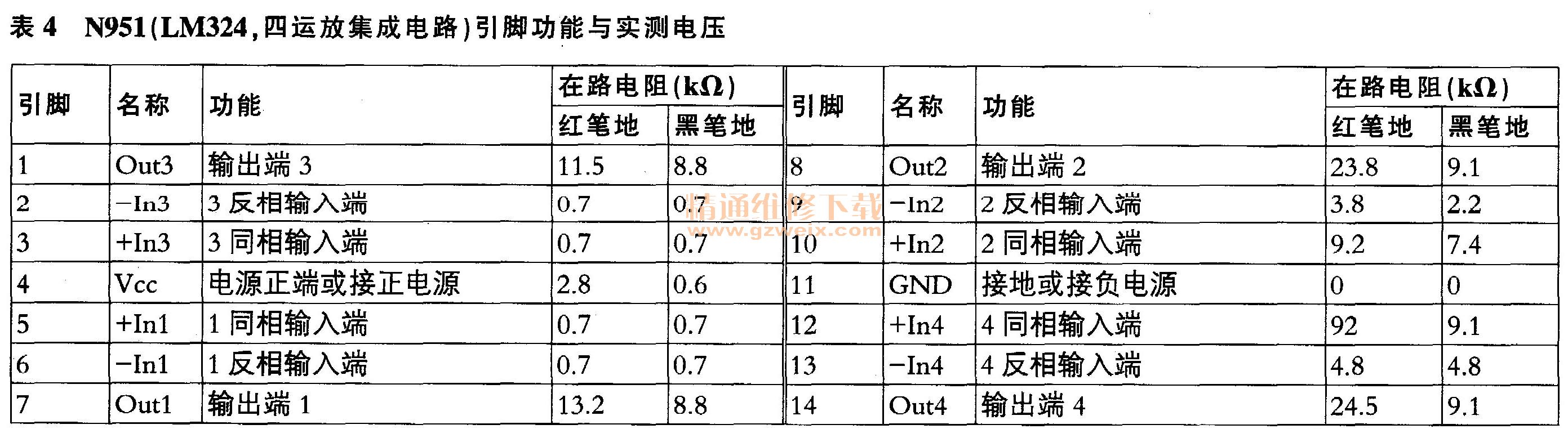

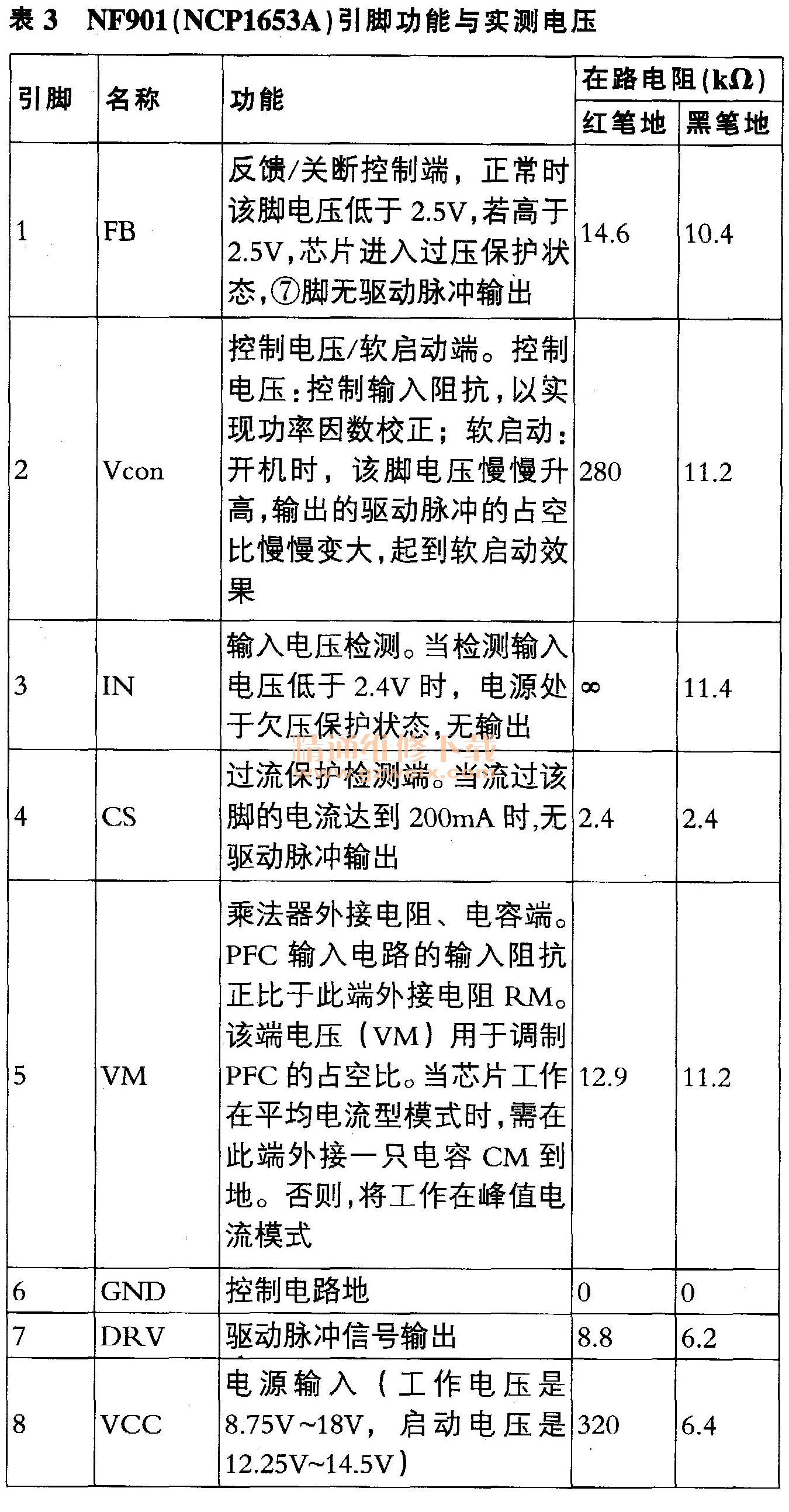

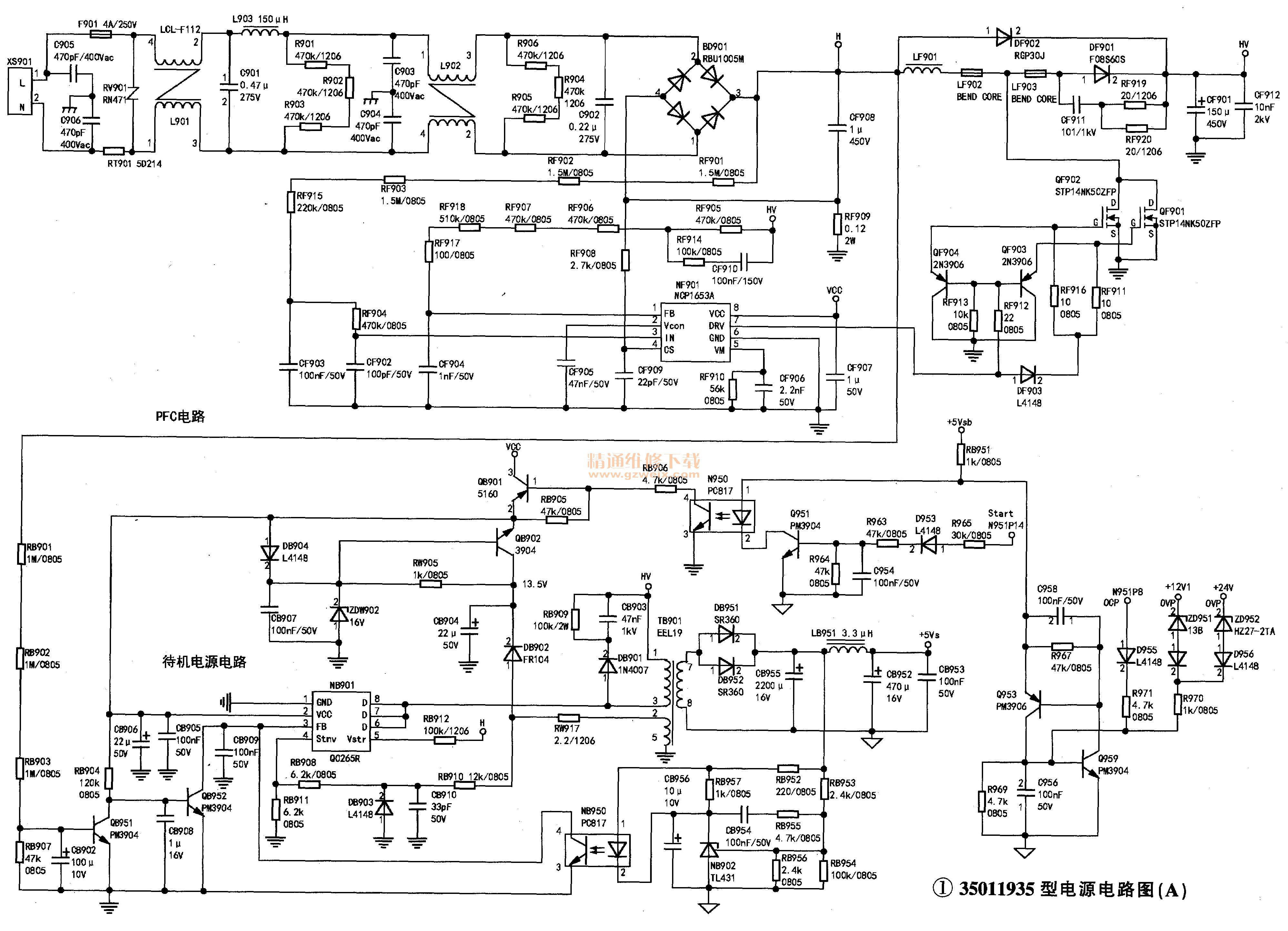

    该型电源板主要用于康佳LC37DES30C、LC40GS60DC等型液晶彩电中，其电路如图1、图2所示，主要IC的引脚功能与实测数据见表1～表4。
