1.1康佳彩电主芯片与对应机型系列
康佳彩电利用一个或多个主芯片组成一种机芯,生产出一个或几个系列产品,虽然产品命名的机型不同、系列不同,只要采用的主芯片相同,其总线调整方法和升级方法基本相同,本章按照使用芯片(所说的系列)平台进行介绍,不针对某一个机型,在进行总线调整或软件升级时,只要搞清楚使用被调整的彩电属于什么系列或平台采用什么机芯,即可安装其采用的芯片平台,在本章中找到对应的总线调整方法和软件升级方法,对相关机型和系列彩电进行总线调整和软件升级。

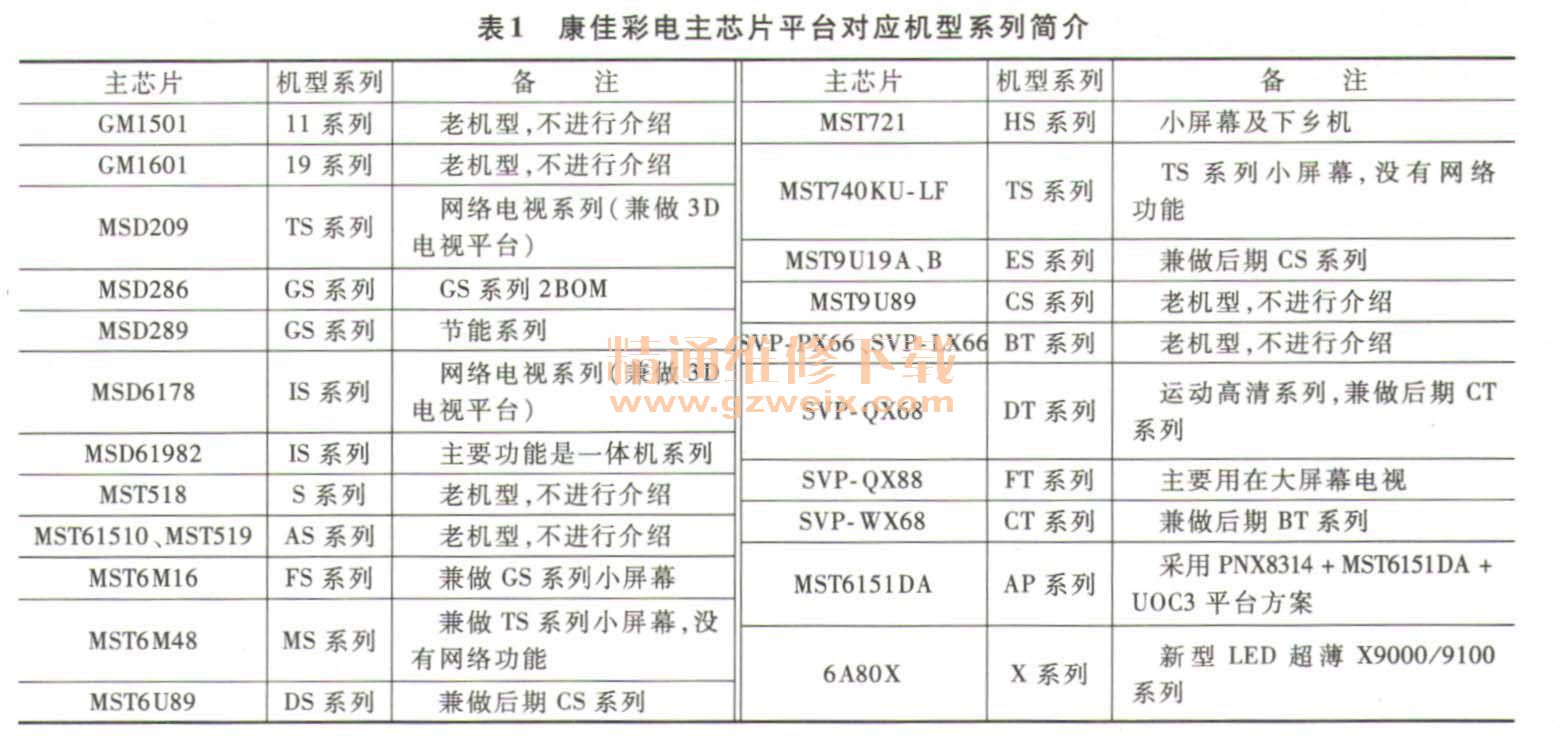

常见的康佳彩电主芯片平台对应机型系列简介见表1。
1.2软件升级工具与连接
软件升级需要的设备有:电脑、升级专用转接板、VGA连接线、USB连接线、RS232连接线(也叫申口连接线)、打印机连接线(也叫并口连接线)等。
1.升级用电脑

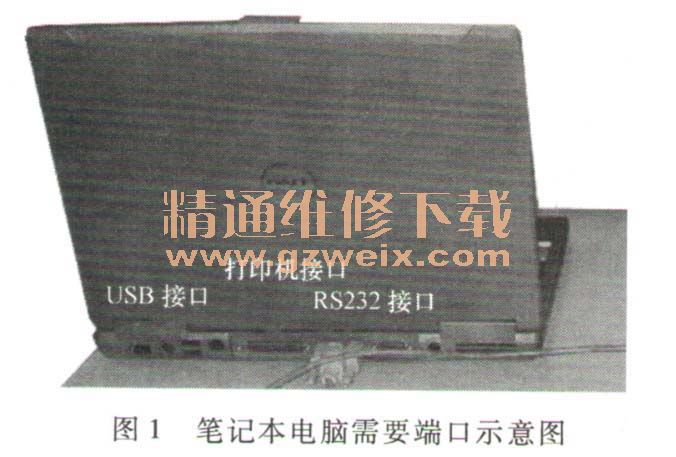

使用的电脑最好是笔记本电脑,因为有时要到用户家去进行升级,携带比较方便。最好是带有RS232(9针口)和打印口(25针口),笔记本电脑的连接端口如图1所示。
对整机内部CPU等硬件的配置要求不是很高,一般的电脑都可以胜任。如果是在维修部里升级,直接使用台式电脑就可以。台式电脑上USB接口、打印口接口、RS232接口都是有的,如图2所示。
2.升级专用连接板
软件升级用的连接板(下面简称升级小板)是专用的,有的在外面购买的不能正常使用,请大家注意。
软件升级专用连接板现在大致有两个版本,一种是使用TM- UD01 A的小板;另一种是使用USB接口直接连接的小板。这两种小板各有各的特点,下面一一进行介绍。
(1) TM-UD01A的升级小板

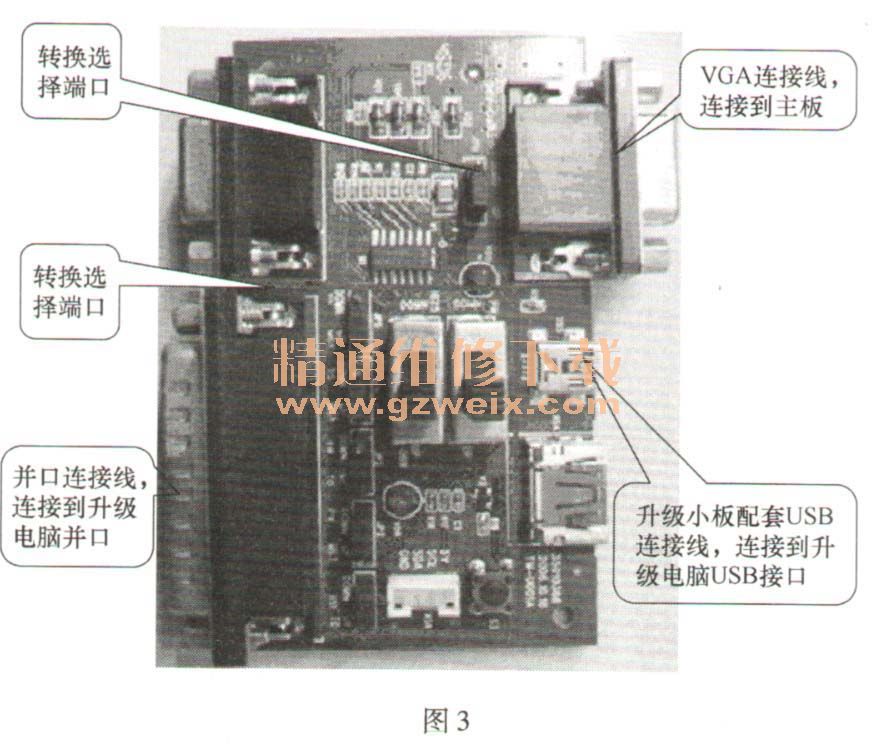

升级使用的TM-UD01A的升级小板如图3所示,此板使用的优点就是不用在电脑上安装驱动,只要调整转换选择端口即可。直接使用打印机接口和RS232接口进行数据连接,经过转换后,从VGA口输出连接到电视机VGA端口进行升级。缺点是使用的电脑必须要有打印机接口和RS232接口,现在很多笔记本电脑都没有设置打印机接口和RS232接口。而现在研制出 USB连接的转接小板,可适应全部的电脑连接使用。
(2)使用USB接口的小板

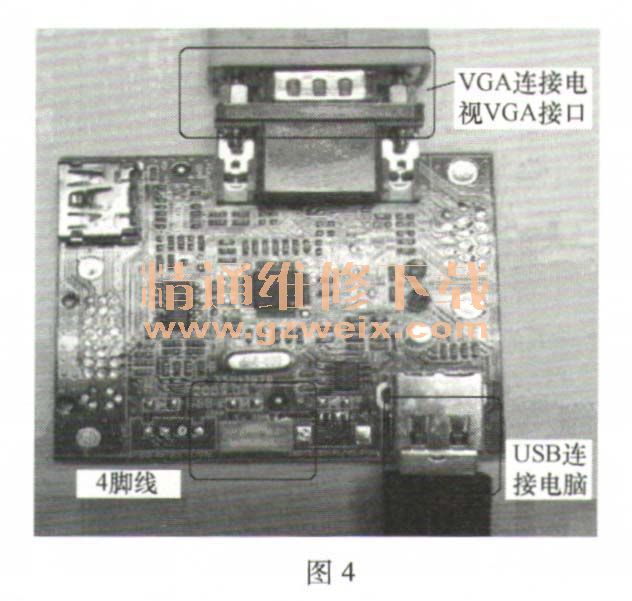

升级使用的USB接口升级小板如图4所示,此小板需要先装好电脑驱动软件,电脑才能识别出。
3. USB升级小板安装
将升级用电脑通过USB接口和连接线与升级USB小板相连接,升级USB小板经VGA接口和连接线与彩电相连接。
1.3安装USB升级小板驱动程序
1.查找和解压升级文件

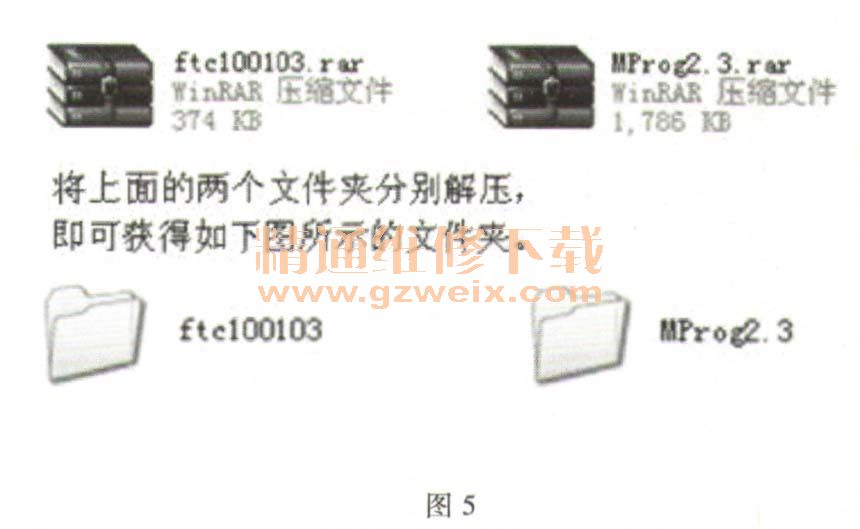

根据USB升级小板需要的驱动程序,找到图5上部所示的两个升级文件夹,对这两个文件分别解压,即可获得如图2-5下部所示的文件夹,文件夹内含升级小板的驭动程序。

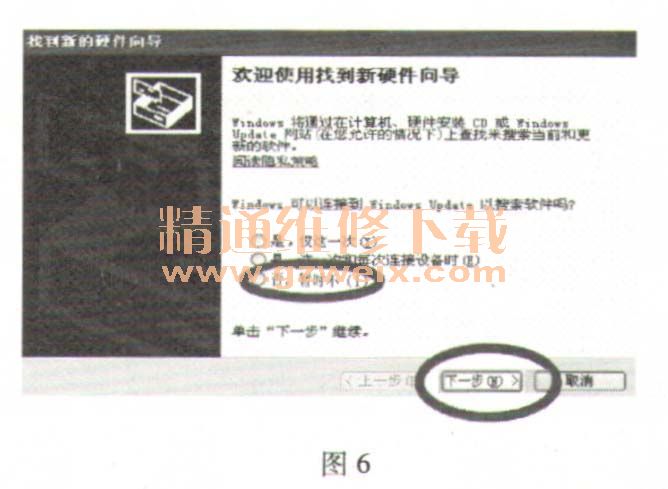

倘若升级使用的电脑没有连接使用过USB升级小板,在将升级的硬件连接好后,电脑显示器会弹出如图6所示的对话框。
