长虹PM24机芯等离子彩电总线调整和软件升级
来源:本站整理  作者:佚名  2013-04-20 16:47:25

    长虹PM24机芯等离子彩电主板小信号处理电路采用MT8222、M25 P64、ISOP66、CS4334、74HC4052、IM18C2211、24C32、24C02、M52P64、W9425 G6EH-4、24LC64、EN25 B32-02DE等。适用机型:长虹PT42818 NHD、PT42818 NHD(P09)、PT50818、PT50818(P09)PT50818A等离子彩电。
    1.总线调整方法
    【进入/退出工厂模式】

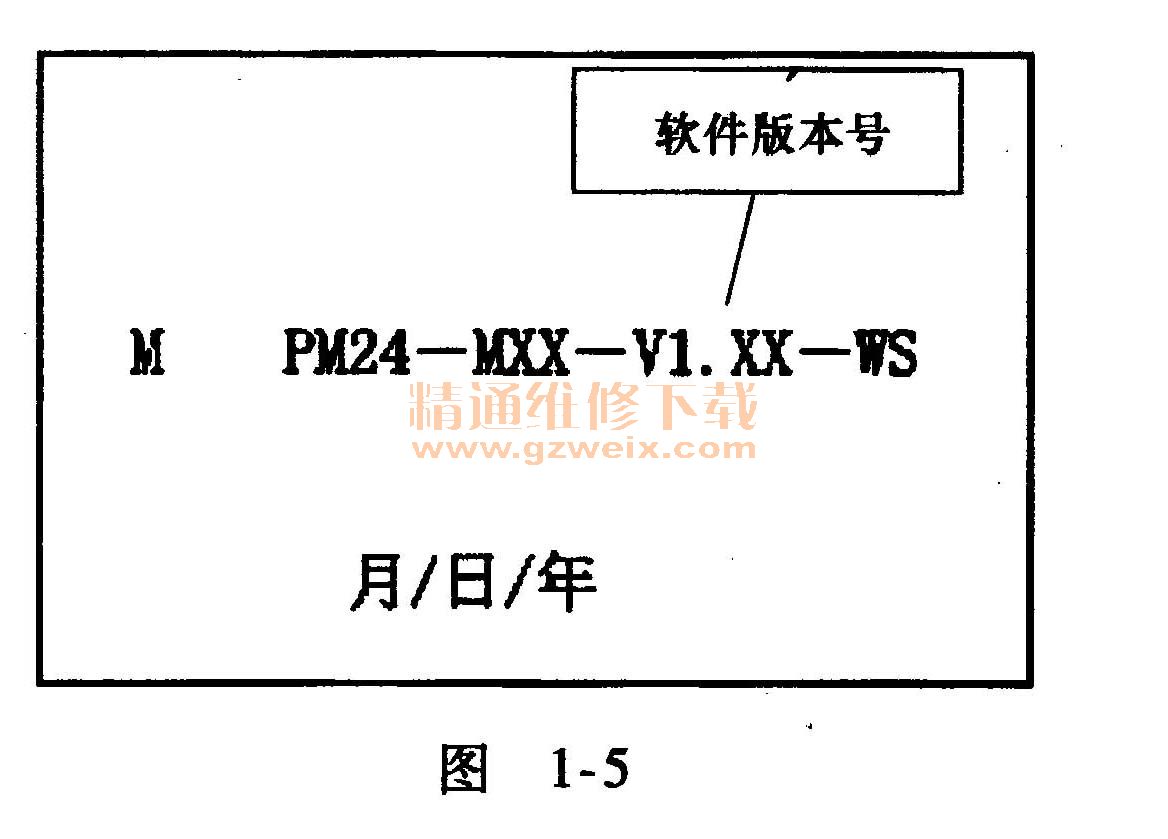

   在TV模式的主菜单中,先将音量调整到0,按遥控器上的“静音”键约3s后,按电视机上的" MENU”菜单键,进入工厂设置菜单,屏幕显示如图1-5所示。

    调整完毕,选择彩电中的“退出工厂模式”即可退出工厂模式。
    【项目选择与调整】
    在工厂设置菜单中,其中字母“M”表示进入工厂模式,索引后面的数字代表当前调整索引号,在该页下,按“音量+/-”键切换不同的索引号。每个项目都有自己的索引号相对应,按“节目+/-”键顺序选择调整项目,按遥控器上的“音量+/-”键调整所选项目的数据。
    2总线调整数据

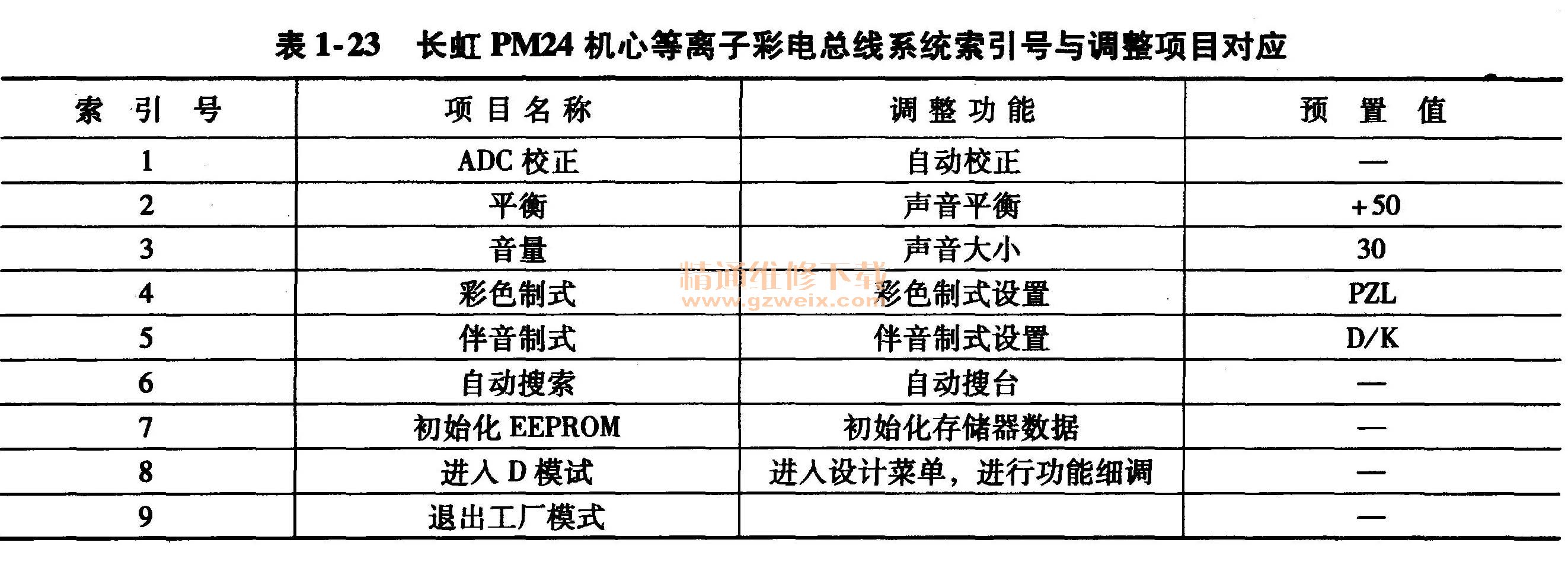

    长虹PM24机芯等离子彩电总线系统索引号与调整项目对应见表1-23。

     3  U盘升级方法
    1)将升级文件复制到FAT格式的USB设备的根目录下,改名为“CHPDP”,将USB设备接入电视。
    2)在TV信号源下将音量调节到0后,按“静音”键不放,持续4s以上后,再按本机“菜单”键进入工厂菜单。
    3)按“菜单”键退出工厂菜单,将电视切换到USB信号源下,进入到USB设备的文件目录中(如果没进入到文件目录将无法升级)。
    4)按“菜单”键进入工厂菜单,进入功能预置子菜单。
    5)选择升级项进入升级菜单,按遥控器“播放”键(OK键)开始升级。
    6)升级完成后,电视自动重启,按“POWER”键待机再开机(退出工厂菜单)。
