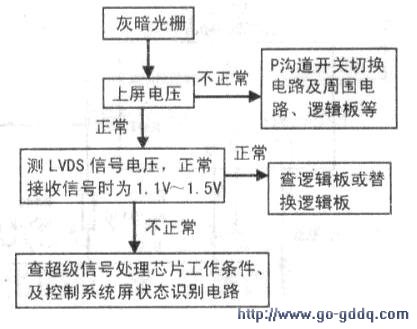

此类故障现象表明液晶电视中的背光灯驱动电路已经正常工作（如CRT灯丝亮，说明行扫描电路已经正常工作，液晶电视的背光灯驱动电路的作用与CRT彩电中的行扫描电路相似）。屏幕上能看见灰暗的光，没有图像，从电路结构和工作原理和各部分电路的作用看，故障原因可能是主板没有正常的LVDS信号送入逻辑板或者是屏逻辑板存在故障。对此故障的检查，首先应查主板与逻辑板间的通道，即上屏插座传送的关键信号和供逻辑板工作的电源电压。检修流程见下图。

　　在液晶电视中，通常将供逻辑板工作的电源电压称作上屏电压，上屏电压是供屏上逻辑板和屏上行列驱动电路中的TC等电路工作所需的电压。通常来讲，屏型号不同，上屏电压也可能不同。有+5V的，还有+12V或3.3V、18V、20V、24V的。上屏电压到底多少，由屏逻辑板决定。逻辑板所需要的上屏电压通常由主板提供。在主板与屏逻辑板连接的插座引脚上标有VCC-PANEL或PANEL-VDD、PVDD、LVDSVDD、PANEL-POWER-POWER、PS-ON等的，就是主板给屏供电的标志。此电压通常由一个有源滤波电路（又称“上屏电压形成电路”）产生，此电路工作状态受控制系统电路输出的“ON_PANEL”信号控制。

　　此有源滤波电路通常由内含两个结构完全相同的P沟道MOSFET管8脚贴片元件和起控制作用的控制管组成。

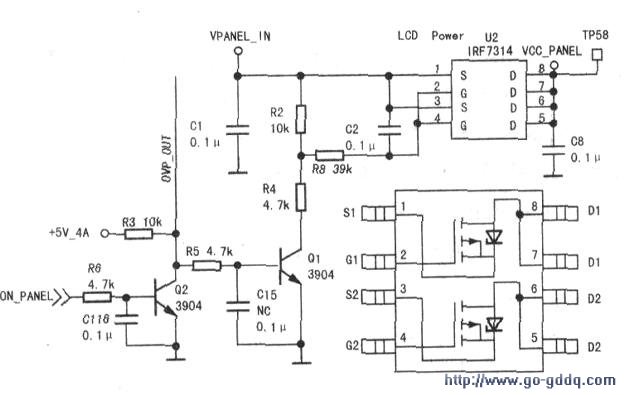

　　上图是长虹LS20A机芯的上屏供电电路，IC型号为IRF7314。Q2基极ON-PANEL是控制系统送出的开关信号，在开机瞬间便输出控制电平，经Ql、Q2电平转换使IC的(G)脚工作在低电平状态，这样U2内MOSFET管导通，主板产生的VPANEL-IN电压通过U2从D极输出至逻辑板。

　　实际上，各彩电生产厂家为实现同一块主板与不同屏的匹配，不仅上屏电压开关转换电路的输入电压通常设计成可调整状态，而且前端稳压电路也设计成可调整状态。中图是长虹LS20A机芯为实现不同的屏而设计的屏供电稳压电路。当屏需要5v或12V、18V电压时，通过选择(4)脚外接电阻R349、R446、R363的阻值即可其输出电压。下图是冠捷生产的液晶电视屏逻辑板供电电路，电路中的集成块A04435仍为P沟道MSOFET管，工作条件与IRF7314相同，它通过选择电感安装位置（FB7112、FB7114、FB7113是否接入电路）实现屏供电电压选择。如需2V供电时，FB7112接入电路，FB7113、FB7114不接；需要5v电压时．FB7113、FB 7114之一接入电路，而FB7112不揍人电路。
