海信GM1501机心液晶彩电总线调整
来源:本站整理  作者:佚名  2015-11-04 14:11:54

    海信GM1501机心液晶彩电总线系统图像处理电路N8采用GENESIS公司的GM1501;视频信号处理解码电路N6采用MICRONAS公司的VPC3230D ;程序存储器N13采用29LVO40;伴音处理电路N606采用MICRONAS公司的MSP3460 ;N601采用NJW1137;高清信号、读码器信号、VGA信号切换输入电路P15V330;伴音音效处理电路N606和N601采用MSP3460G/NJW1137;伴音功放电路N607采用,TDA7266 B/TDA7297;耳机伴音功放电路N602采用TDA2822M 。
    适用机型:海信TLMM2619、TLM2637、TLM2677、TLM3237、TLM3277、TLM32T7SP、TLM32T7V、TLM3288等液晶彩电。
    1总线调整方法
   【进入/退出工广模式】
    方法一:使用用户遥控器,先按“菜单”键,打开用户调整主菜单,并按“音量+/-”键选择“声音设置”菜单,然后按“频道+/-”键选中“平衡调整”项目,此时按遥控器上的数字“0、5、3、2”键输入密码,即可进入工厂模式。
    方法二:按住用户遥控器上的“屏显”键,同时按电视机控制面板上的“菜单”键,同时放开,屏幕显示总线调整主菜单,表示已进入工厂模式。
    调整完毕,遥控关机或交流关机,均可退出工厂模式。
    【项目选择与调整】
    在工厂模式下,主菜单上显示子菜单名称,按“频道+/-”键选择子菜单,按“音量+/-”进入子菜单。在子菜单中,按“频道+/-”键选择调整项目,按“音量+/-”键调整所选项目的数据。按“菜单”键返回上一级菜单。
   【存储器初始化】
    该机心具有存储器初始化功能,仅用于工厂的生产,维修中不要随意使用。如果由于误操作而改动了工厂菜单里的值,可能造成电视机功能丢失或功能失常时,可以使用存储器初始化功能,清空母块选项,恢复成参考值。其具体操作方法是:选中“清空母块”项目,按“音量+”键,待“清空母块”按钮恢复为红色时,然后断电,重新开机即可恢复正常。
    2总线调整数据

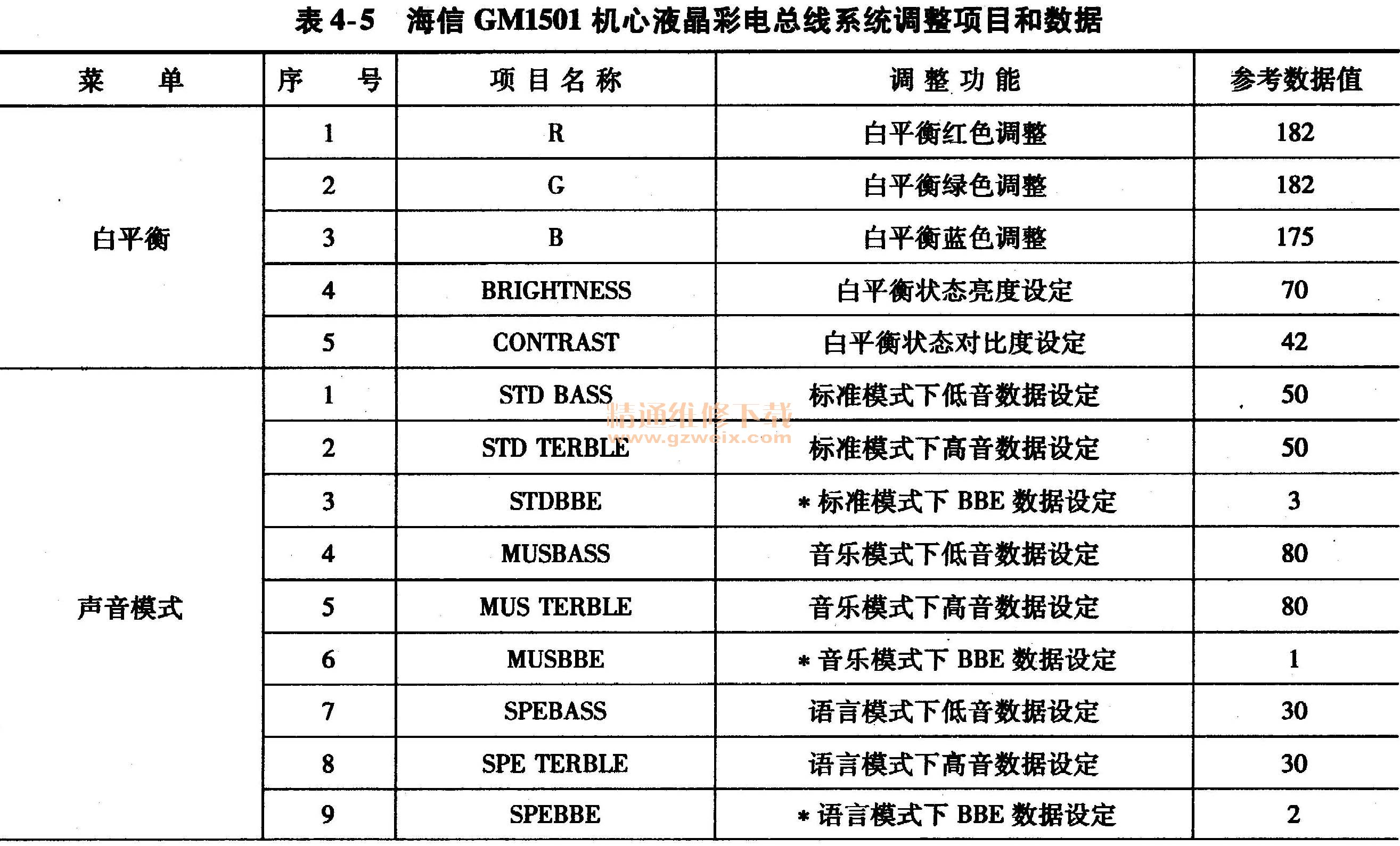

    海信GM1501机心液晶彩电总线系统调整项目和数据见表4-5。




关键词:海信彩电
