海信GM2221+UOC3机心液晶彩电总线调整
来源:本站整理  作者:佚名  2015-11-05 13:39:39

    海信GM2221 + UOC3机心液晶彩电高清和TV信号处理采用GM2221 + UOC3方案。小信号解码电路N100采用TDA12063H;主信号处理电路U5采用GM2221;程序存储器U7采用SST39SF020 ;RGB信号切换电路U3采用P15 V330;伴音功放电路N601采用TDA1517;耳机伴音功放电路N600采用TDA2822。
适用机型:海信TLM1588、TLM1588G、TLM1588L、TLM1788L、TLM2066、TLM2077、TLM2088等液晶彩电。
    1总线调整方法
    【进入/退出工厂模式】
使用随机用户遥控器进行调整,按“菜单”键打开主菜单,按“左/右方向”键进入“声音设置”菜单,再按“上/下方向”键选择“平衡”选项。在此状态下依次按遥控器上的数字“0、5、3、2”键,屏幕显示总线调整菜单,表示已进入工厂模式。
    调整完毕,按“待机”键进行待机操作,或直接关闭主电源开关,即可退出工厂模式。
    【项目选择与调整】
    进入工厂模式后,屏幕上显示总线主菜单,按“上/下方向”键可选中不同的子菜单,按“右方向”键进入相应的子菜单。在子菜单状态下,按“上/下方向”键选择需调整的项目,按“左/右方向”键调整数据,按“OK”键返回上一级菜单。
    2总线调整数据

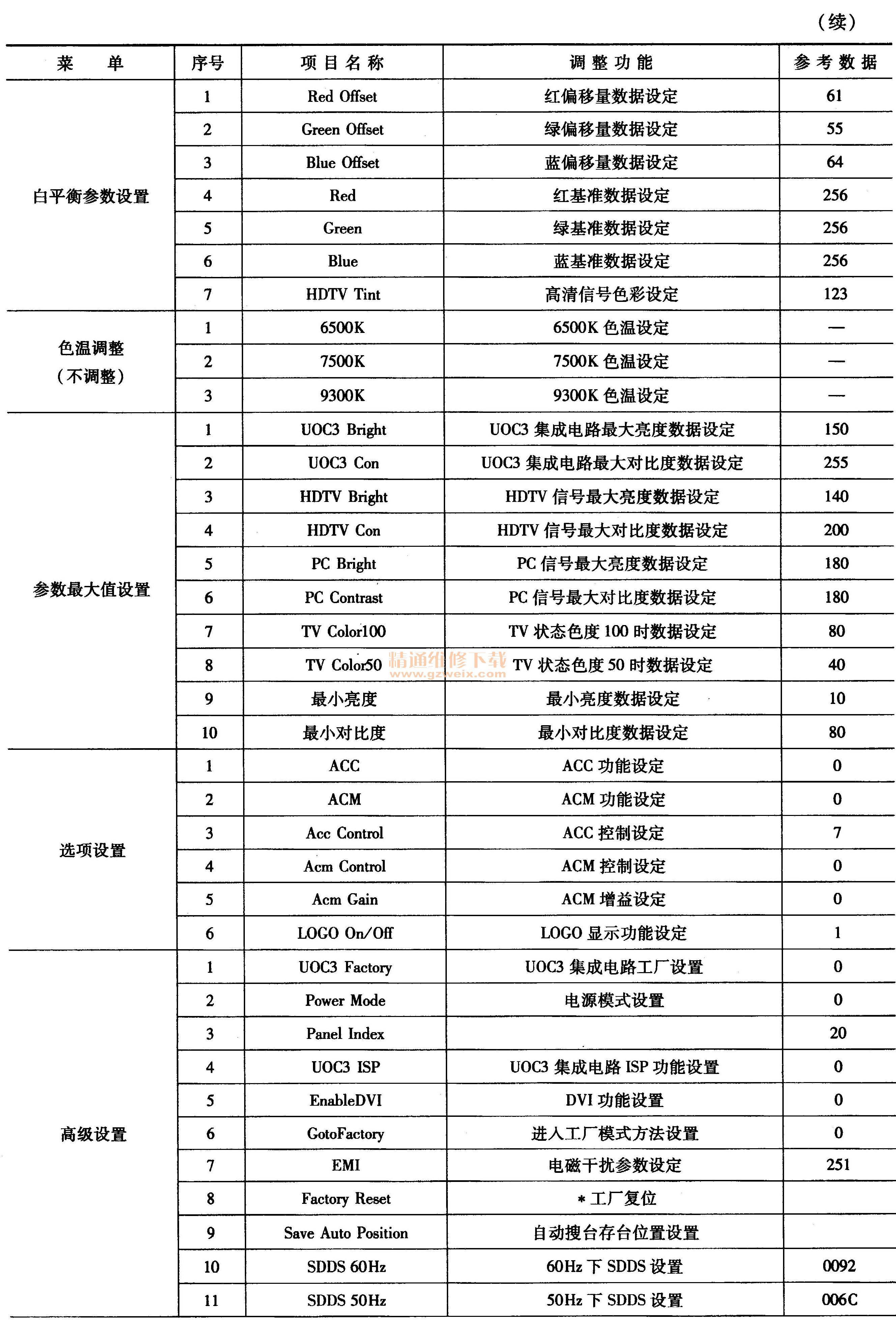

    海信GM2221 + UOC3机心液晶彩电总线系统调整项目和数据见表4-7。
