厦华HK/HU系列液晶彩电总线调整
来源:本站整理  作者:佚名  2015-11-11 15:12:33

    厦华HK系列液晶彩电高清等小信号处理主电路采用MST9U88L;中频放大电路采用R2S10401SP;音频信号输入切换电路采用HEF4052;伴音功放电路采用MP7722 ;24V主电源控制电路采用TEA1610T;PFC控制电路采用A6563 A ;5V副电源控制电路采用DH321。
    适用机型:厦华LC- 42HK55、LC- 47 HK55和派生机型LC- 37HU35、LC- 40HU35、LC-42HU27、LC-46HU27、LC-47HU27等液晶彩电。
    1总线调整方法
    【进入/退出工厂模式】
    依次按遥控器上的“INPUT”、数字“2、5、8、0”键,即可以进入工厂模式。调整完毕,连续按“MENU”键即可退出工厂模式。
    【项目选择与调整】
    进入工厂模式后,屏幕上显示调整菜单,按遥控器上的“频道+/-”键选择子菜单和调整项目,按“音量+/-”键调整所选项目数据。
   【初始化设置】
    进入工厂菜单后,进入OPTION和HOTEL OPTION调整子菜单,对功能设置项目进行调整。
    【软件升级】
    进入工厂菜单选择“OPTION”项,将ISP设为1,或者插上跳线J1,即可在线升级,升级完必须将ISP设为0或拔掉跳线J1。
    【其他调整】
    中放AFT调试:通电进入工厂菜单,把IF VCO调成1,或按组合键“INPUT”、数字“2、5、8、1”进入VCO调试模式,断开J2,调整LZ100使TP5 ( B面)的电压为2.5V,然后焊好J2 。
中放AGC调试:从RF端输入射频电视信号,调整RZ133使TP1 (B面)的电压为2V,并观测画面应无明显的雪花点。再将RF端输入电视信号强度增加到90dBV,应能正常显示而无明显的网纹或噪点干扰。
    2总线调整数据

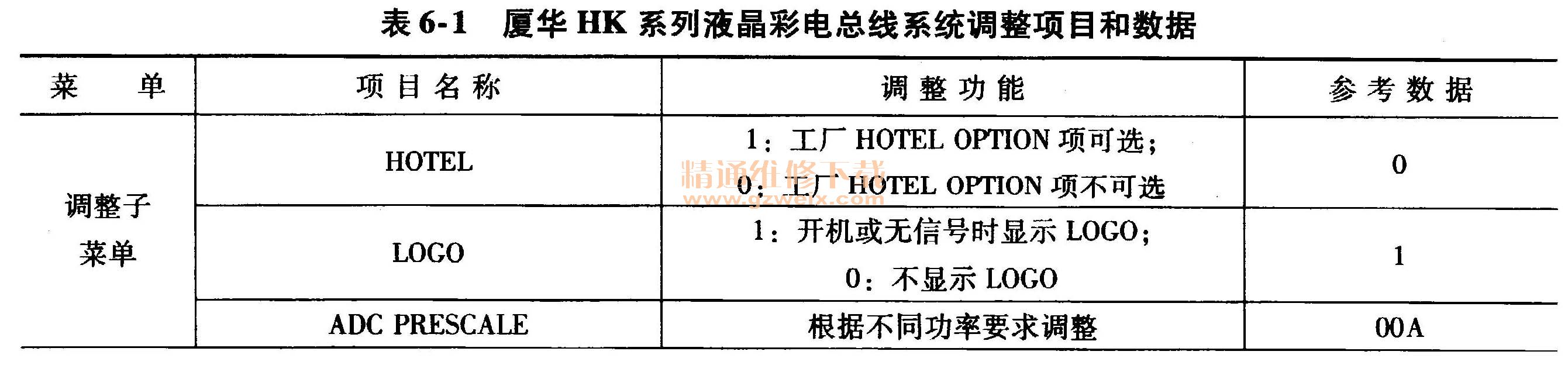

    厦华HK系列液晶彩电总线系统调整项目和数据见表6-1。
