日立D8MW机芯液晶彩电总线调整和软件升级

当前位置：精通维修下载 > 文档资料 > 家电技术 > IIC总线进入与调整 > 其它电视

来源：本站整理作者：佚名 2015-11-19 14:09:07

    3软件升级方法
    【主软件更新】
    当软件需要更新时，请参照此过程。

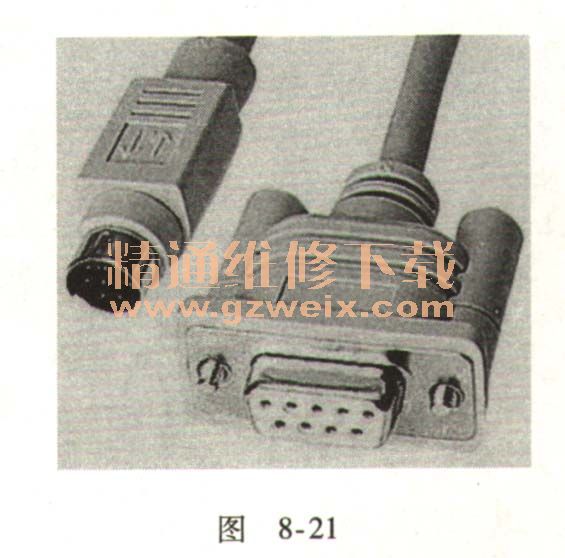

    1）准备好Dsub9pin-MiniDin9pin线缆，如图8-21所示。

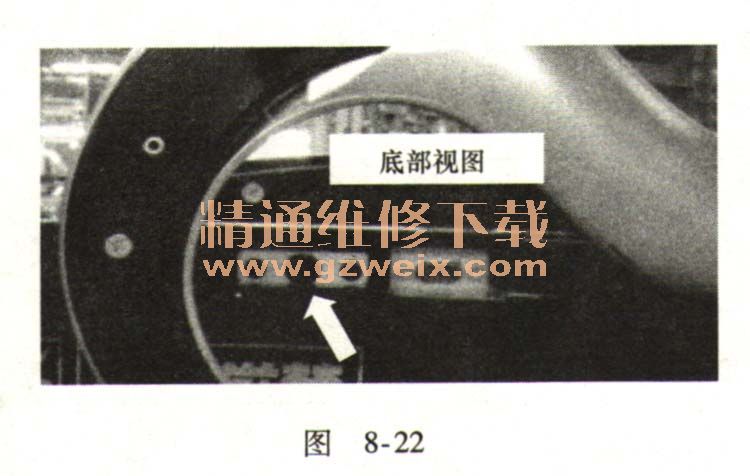

2）连接MiniDin9pin插头到服务终端，如图8-22所示。

3）进入维修调整菜单模式，如图8-23所示，选择RS232CSW，光标停留在No.653（RS232C SW），按下“向右”键，将0改为1，再按下“OK"键。

4）双击“ISP Utility”图标，如图8-24所示。

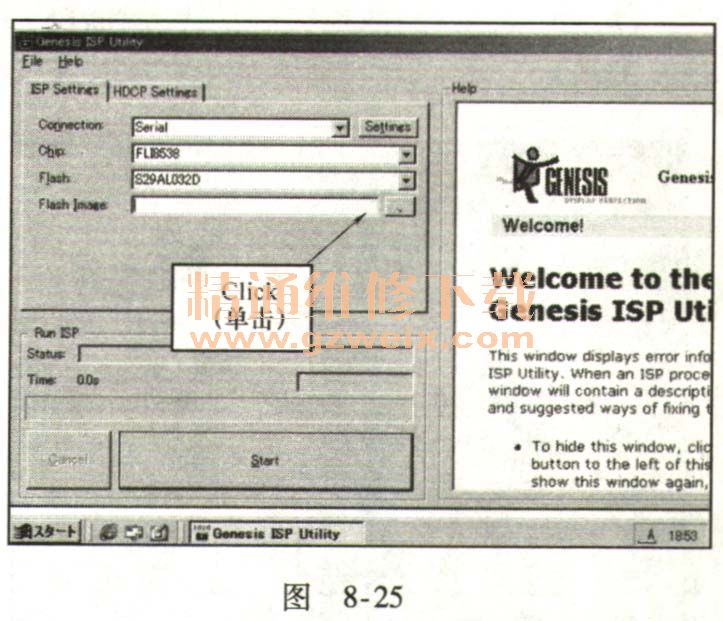

5）出现图8-25所示的界面时，选择接口：串口，芯片：FLI8538，闪存：S29AL032D，然后单击闪存图像选择按钮。

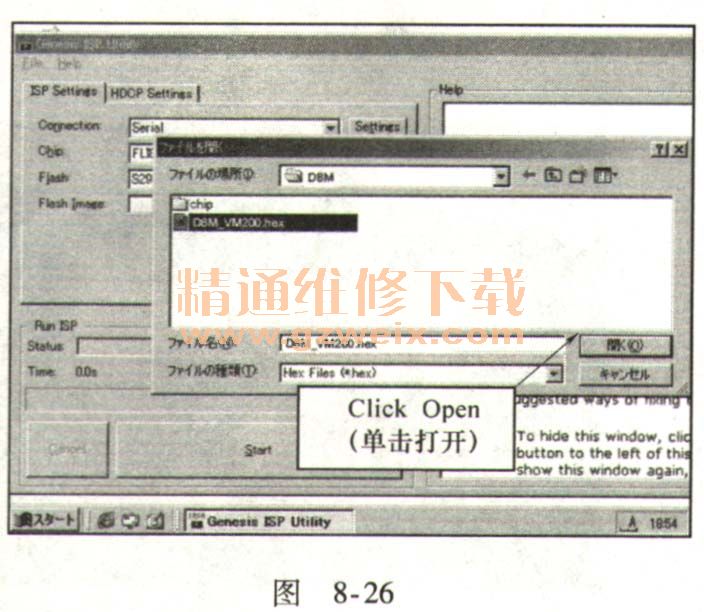

6）选择新的软件。如图8-26所示，例如：（“DSM-VM200. hex”）然后单击“打开”。

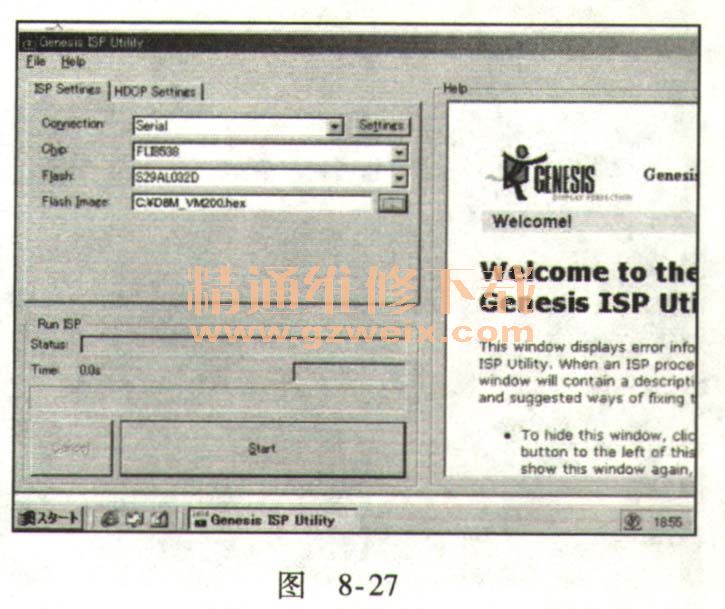

7）单击“开始”，然后执行擦除，编码，校验，如图8-27所示。

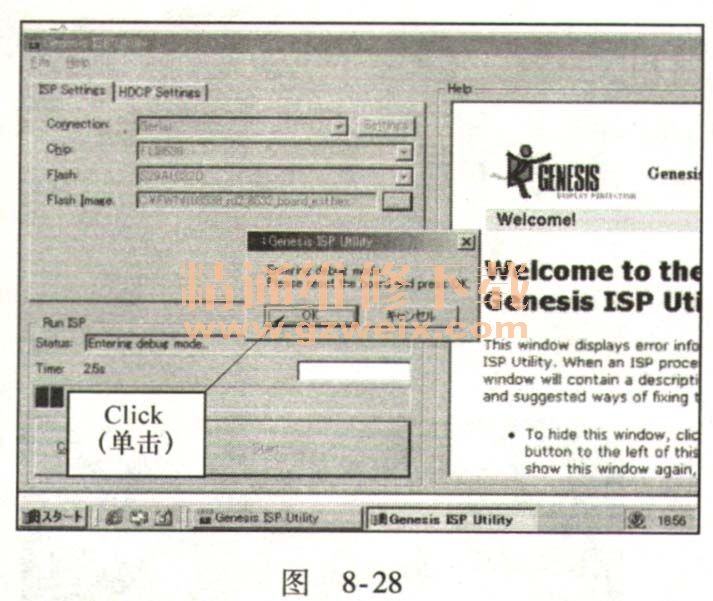

8）出现图8-28所示的提示对话框，单击“OK”键。

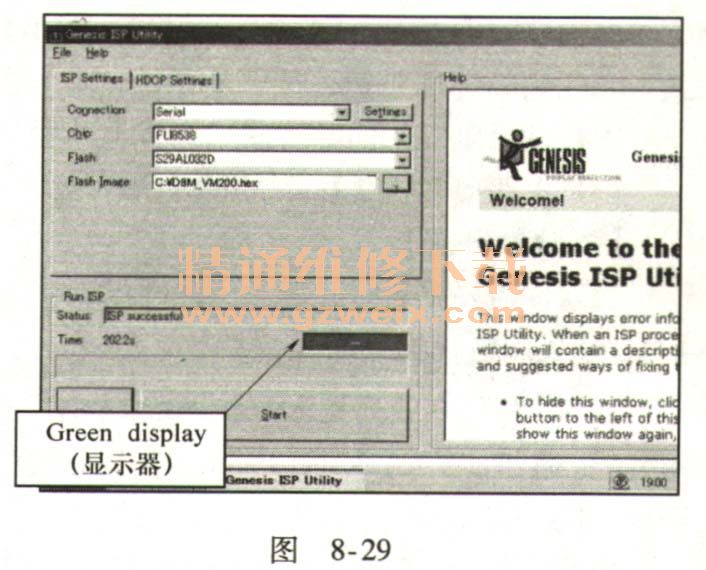

9）等待大约200s，直到出现“ISP successful”，如图8-29所示。然后出现绿色图标.

10）退出ISP设备，如图8-30所示。

    11）关闭电视机（拔掉AC电源线）。
    12）重新打开电视机（插上AC电源线）。

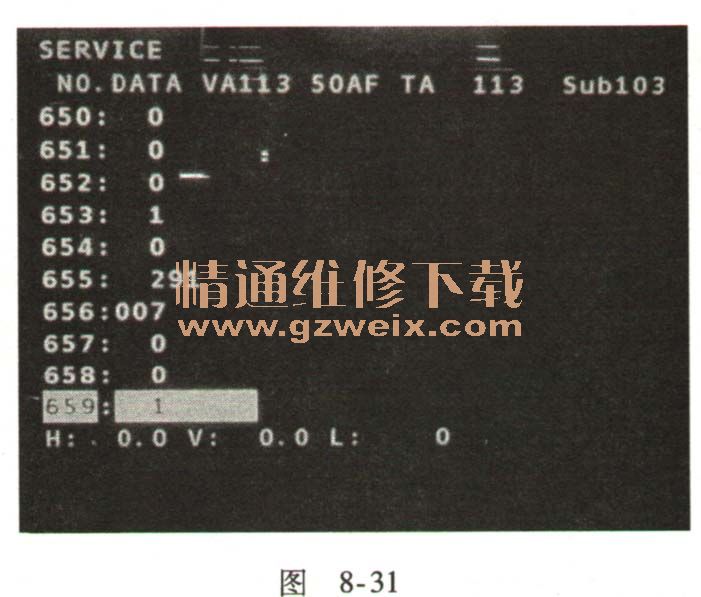

    13）进入维修调整菜单模式，如图8-31所示。

14）光标停留在No. 659 （EEPROM更新操作），如图8-32所示。

    15）按下“向右”键，将数据U-1。
    16）按下“OK”键。
    17）等待短时间的熄灭后，然后No. 659的值将变成“0”，完成EPROM的更新操作，如图8-33所示。

    18）按“音量＋／－”键和“光标上／下”键选中No. 630，按“光标左／右”键，将该项设置为3，再按“OK”键，按“MENU”键，退出调整模式。
    19）开启电源的同时按住“光标上”键5s以上，启动出厂设置。
    20）关闭电视机，移除MiniDin9pin接口。
    【副软件升级】
    当软件需要更新时，请参照此过程。
   1）关闭电视机电源。
   2）使用USB线连接E8或E8a和PC。
    3）通过PM02： ZH-10Opin接口，连接E8或E8a，如图8-34所示。

4）启动“Flash Development Toolkit 4. 00 Basic”、依次选择“开始-->所有程序-->Renesas-->Flash Devel-opment Toolkit 4. 00-->Flash Development Toolkit 4. 00BasiC"。

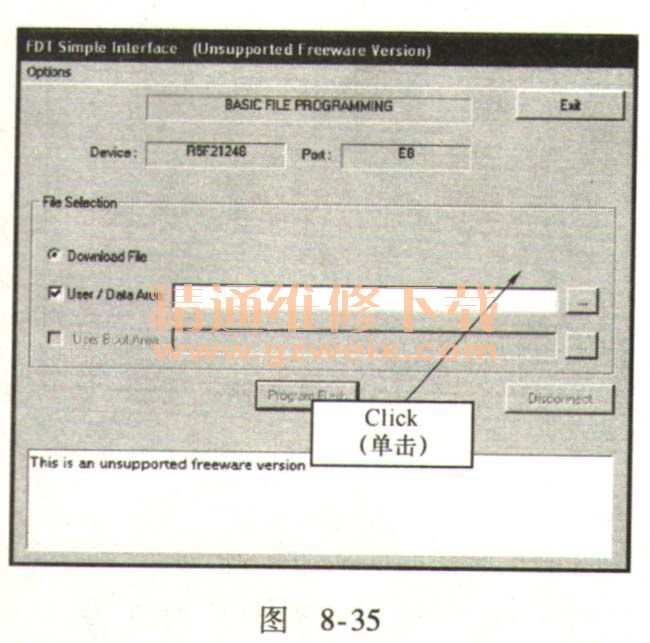

5）选择一个下载文件，如图8-35所示，例如：D8M-SUB-V200. Mot。

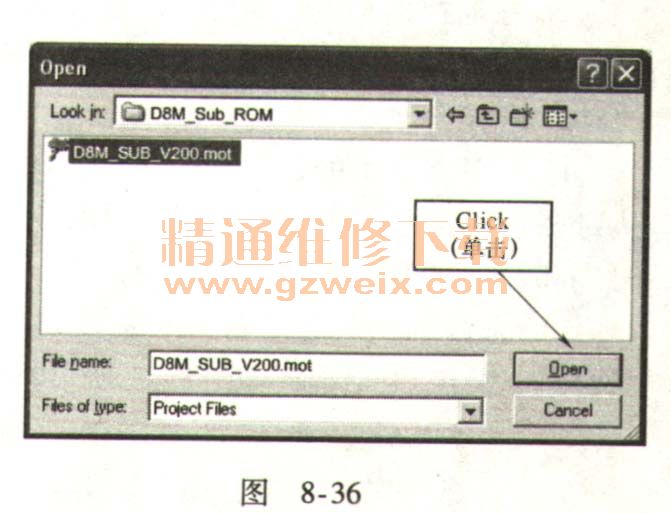

6）打开电视机，单击“OPEN"，如图8-36所示。

7）单击“Program Flash”按钮，如图8-37所示。

8）单击“OK”键，不勾选“Power Supply”，启动更新，如图8-38所示

    9）等待直到出现消息“Image successfully written to device”，完成更新，如有需要，校验闪存校验。
    10）单击“退出”。
    11）关闭电视机。
    12）从PM02接F1移除E8或E8a。
    13）打开电视机。
    【媒体中心主软件升级方法】
    本方法仅适用于08系列液晶彩电。
    升级准备：
    1）准备一个USB存储器（U盘或带存储卡的USB读卡器）。
    2）在PC上，将最新的主软件复制到USB存储器中。
    升级步骤：
    1）将存有最新的主软件的USB存储器插入到媒体中心前面的USB端子中。
   2）按遥控器CLE-997上的" STB”键将遥控器切换到STB模式。
    3）按遥控器上的“MENU”键，从列表中用上下选择“系统”并按“OK"键，出现如图8-39所示的对话框。
