3 看懂风扇电动机故障检修过程
3．1风扇不运转的故障检修过程
故障现象描述
华生牌交流壁扇FB35-40D通电后，拉动风速开关后，电风扇不运转，扇叶不工作，电风扇无任何反应。
故障分析指导
电风扇的扇叶由风扇电动机带动，而风扇电动机则通过风速开关控制。当出现扇叶不旋转的故障时，应重点检查风扇电动机和风速开关等是否损坏。
电路检修指导
根据电风扇风扇电动机的工作原理可知，风扇电动机的工作条件是由启动电容器对其控制的，当启动电容器损坏后会引起电风扇的风扇电动机无法正常工作，且风扇电动机损坏后，同样会导致电风扇的不运转故障。

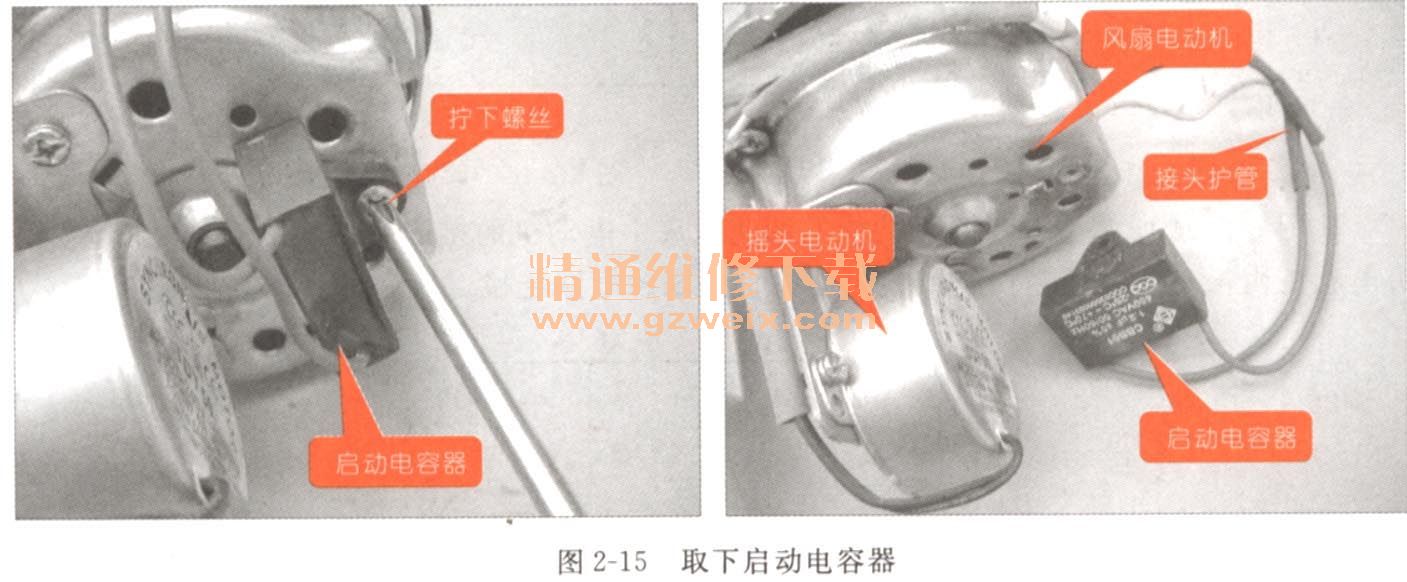

（1）启动电容器与风扇电动机的导线相连，因此在对启动电容器进行检修时，为了确保检测的准确性，需要将启动电容器从风扇电动机拆分开。如图2-15所示，选择合适的十字螺丝刀，将启动电容器的固定螺钉拧下。

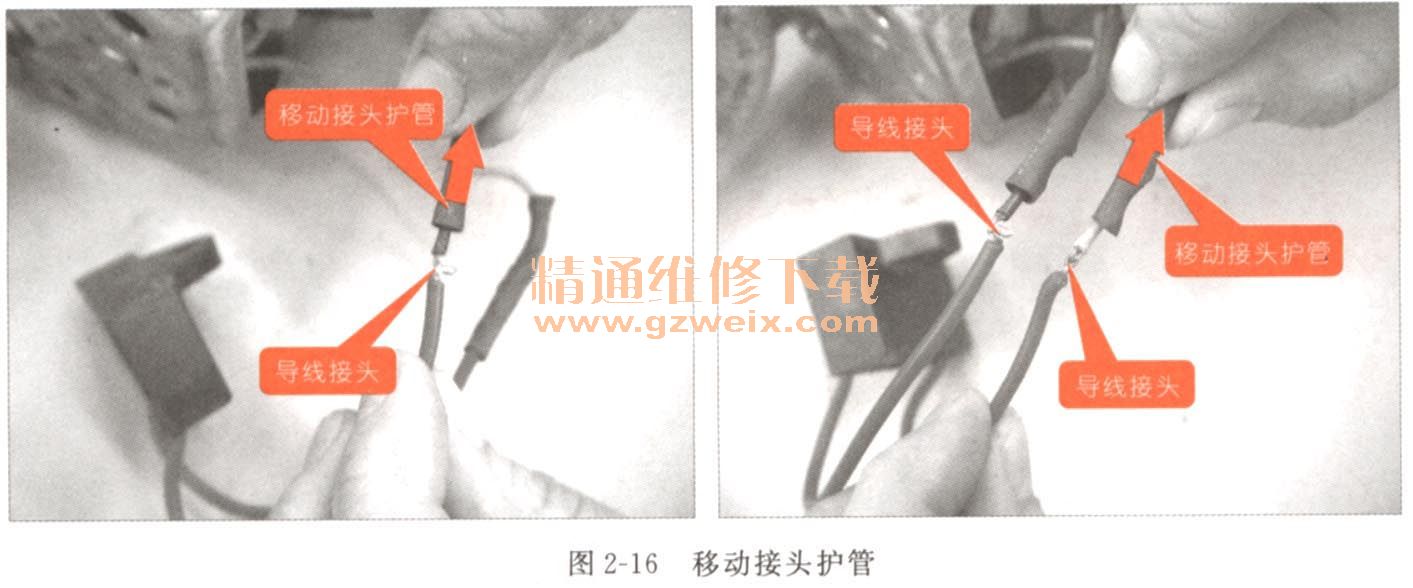

（2）将启动电容器取下后，再移动启动电容器导线与风扇电动机导线的接头护管，如图2-16所示。此时，便可以看到启动电容器导线与风扇电动机导线的接头。

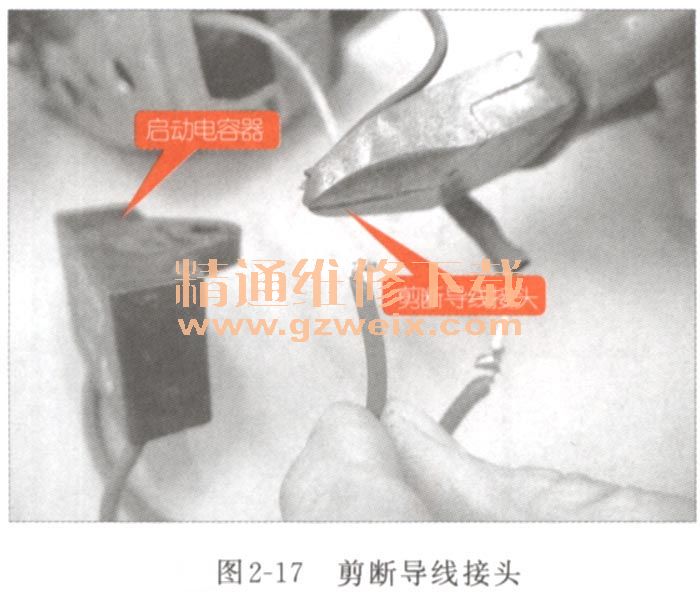

（3）由于在路检测启动电容器无法准确地检测启动电容器是否损坏，因此需要将启动电容器导线与风扇电动机导线的其中一连接端断开，如图2-17所示，可以借助偏口钳夹断或者使用电烙铁焊下接头的焊锡。

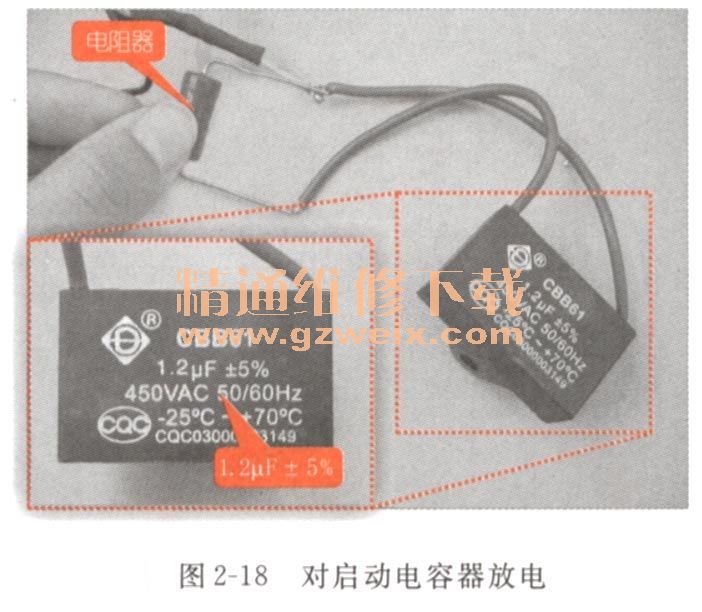

（4）将启动电容器与风扇电动机的导线断开后，在使用电阻器对启动电容器进行放电操作，如图2-18所示。

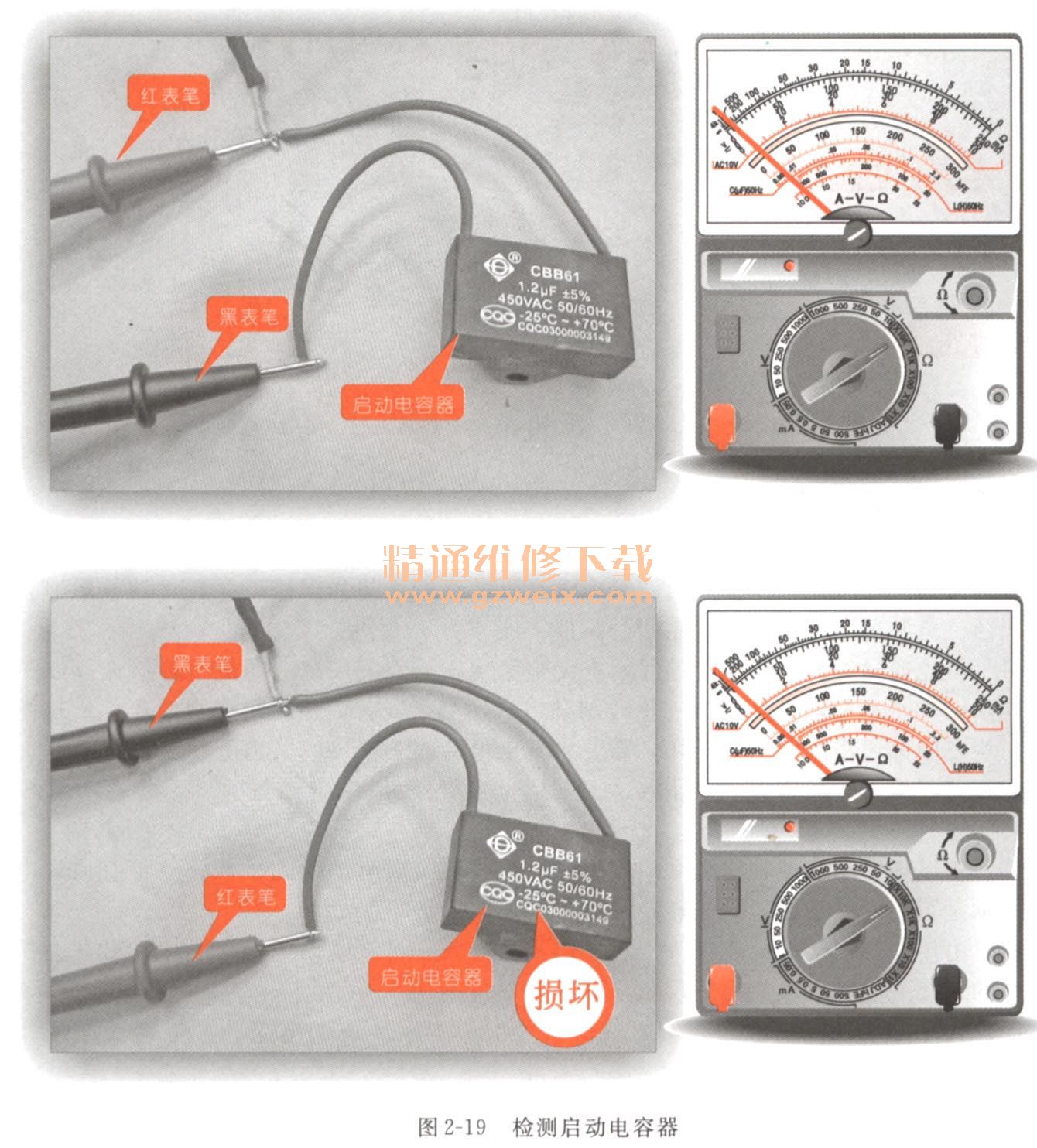

（5）对启动电容器放电完成后，使用万用表检测启动电容器是否损坏，根据启动电容器的电容量将万用表量程调整至R×10k挡，用万用表的黑、红表笔分别检测启动电容器的两条导线端，然后再调换表笔进行检测，如图2-19所示。

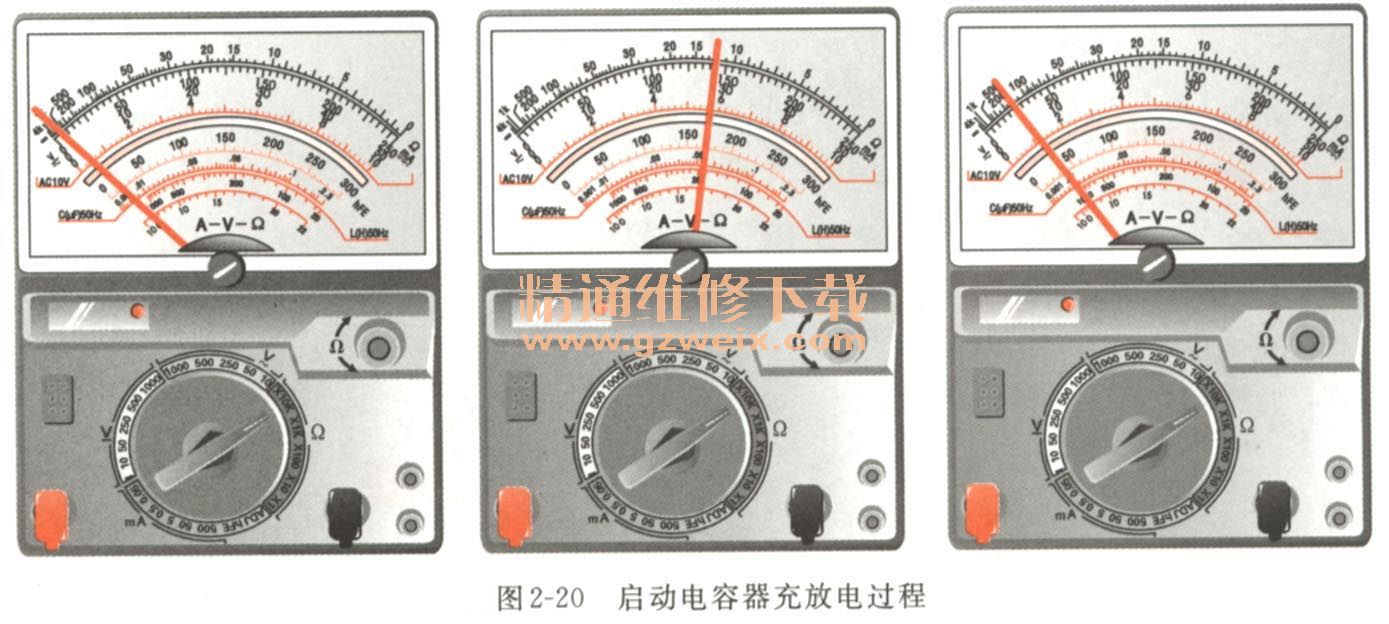

若启动电容器正常，则在使用万用表对其进行检测时，万用表会出现充放电的过程，即从电阻值很大的位置摆动到零的位置，然后再摆回到电阻值很大的位置，如图2-20所示。而经检测后，测得启动电容器的阻值无摆动，当万用表表笔搭在电容器的两端时，指针直接指在的无穷大的位置。由此可以判断，该启动电容器已经损坏。
（6）更换启动电容器后，重新对电风扇通电并拨动风速开关，电风扇运转良好。
3．2电风扇不运转有“嗡嗡”声的故障检修过程
故障现象描述
华生牌交流壁扇FB35-40D通电后，拉动风速开关，风扇有“嗡嗡”声，但扇叶无动作。
故障分析指导
电风扇不工作且有“嗡嗡”声，说明启动电容器无异常，应重点检查风扇电动机是否损坏。
电路检修指导
检测风扇电动机时，可重点检测风扇电动机的绕组之间的阻值，并通过调整风速开关的不同挡位检测风扇电动机绕组之间的阻值。

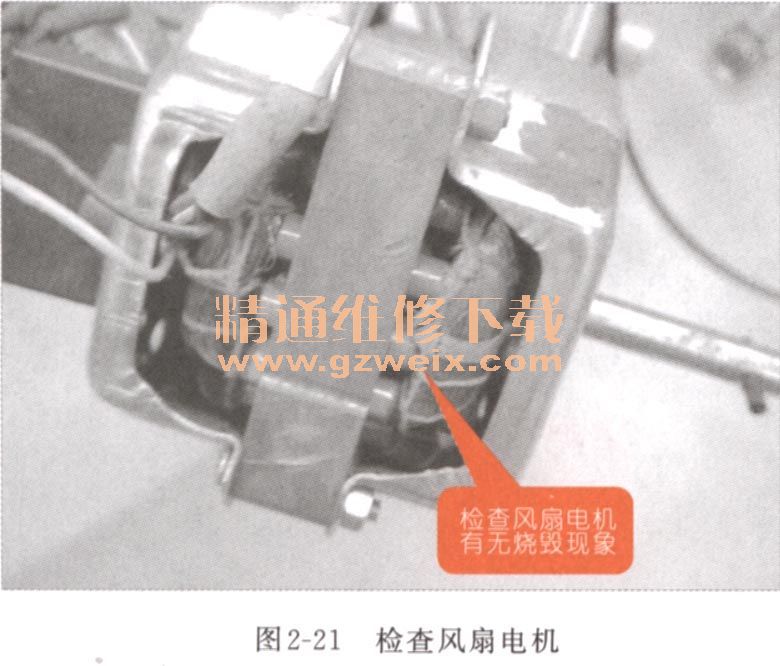

（1）可先通过查看风扇电机的线圈有无烧毁现象，判断风扇电动机是否损坏。如图2-21所示，如果所检测的风扇电动机线圈绕组有发黑，或者固定绕组线圈的器件出现熔断现象，均表明该风扇电机已经损坏，需要将其更换为同一规格的风扇电动机。

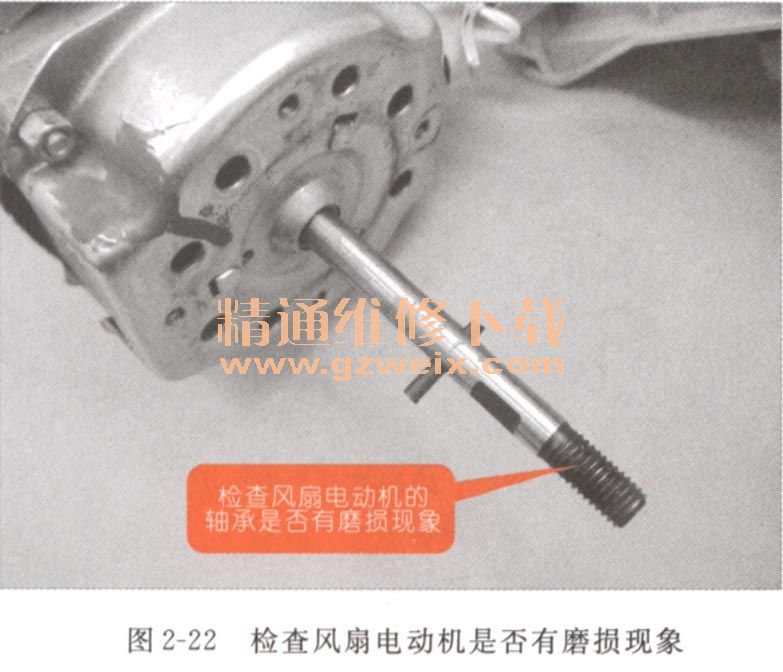

（2）若经检查后风扇电动机并无烧毁现象，看旋转风扇电动机的轴承是否有磨损现象，如图2-22所示。

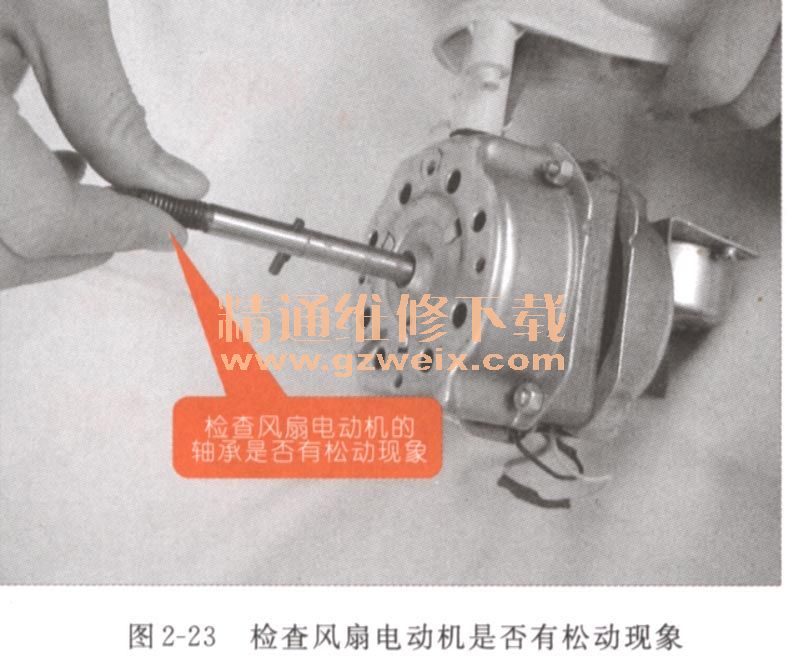

（3）若风扇电动机的轴承无磨损现象，则需旋转风扇电动机的轴承，以检查风扇电动机的轴承是否出现松动或者无法转动等现象，如图2-23所示。

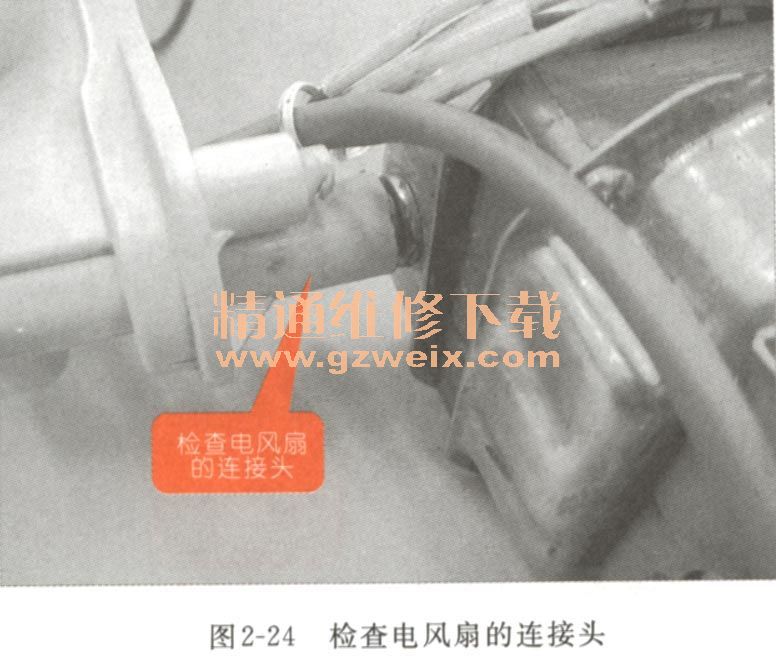

（4）由于风扇电动机与连接头连成一体，因此，在检查风扇电动机时，还要注意检查电风扇的连接头是否出现裂痕等现象，如图2-24所示。
（5）检测电动机各绕组之间的阻值时，可由风扇电动机的电路图判断绕组的连线位置，如图2-25所示。

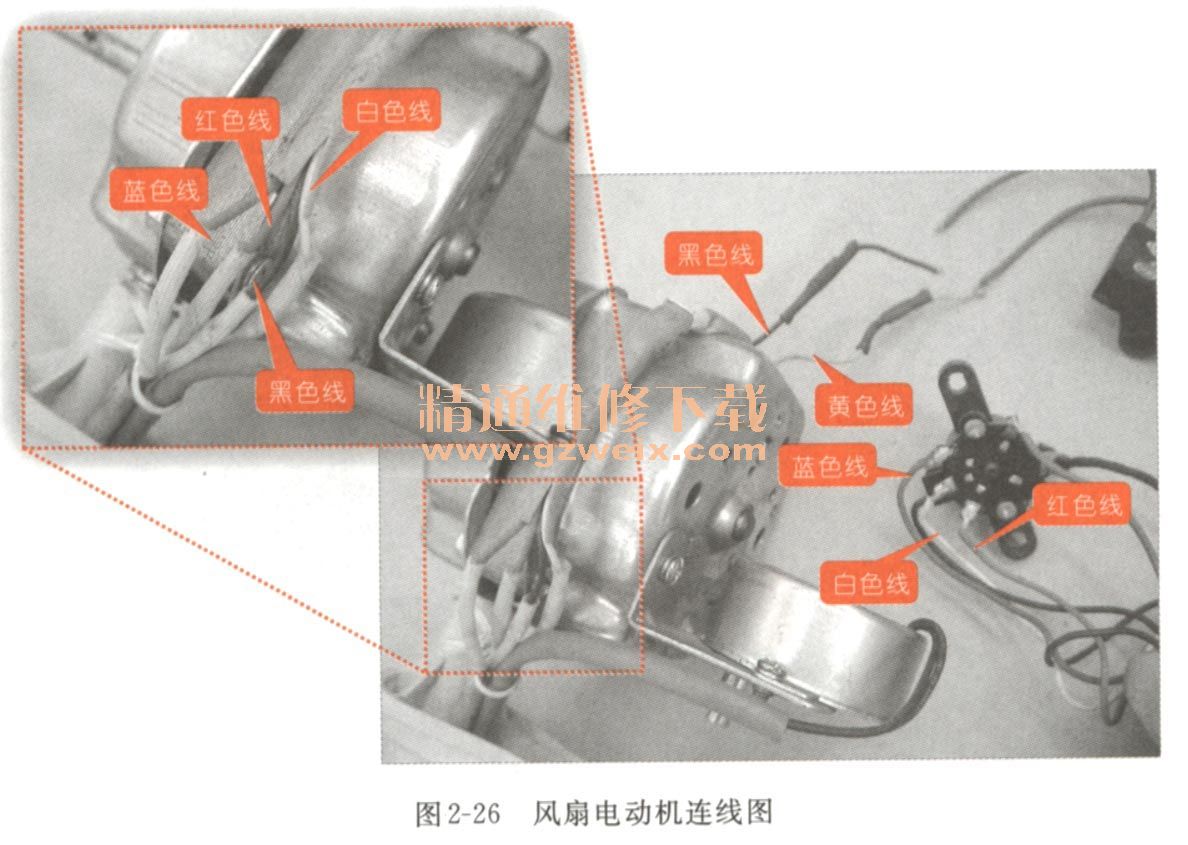

（6）如图2-26所示，该风扇电动机的黑色线和黄色线连接启动电容器，蓝色线、白色线和红色线连接电风扇的调速开关。通过调节调速开关不同挡位，选择电风扇的风力大小。

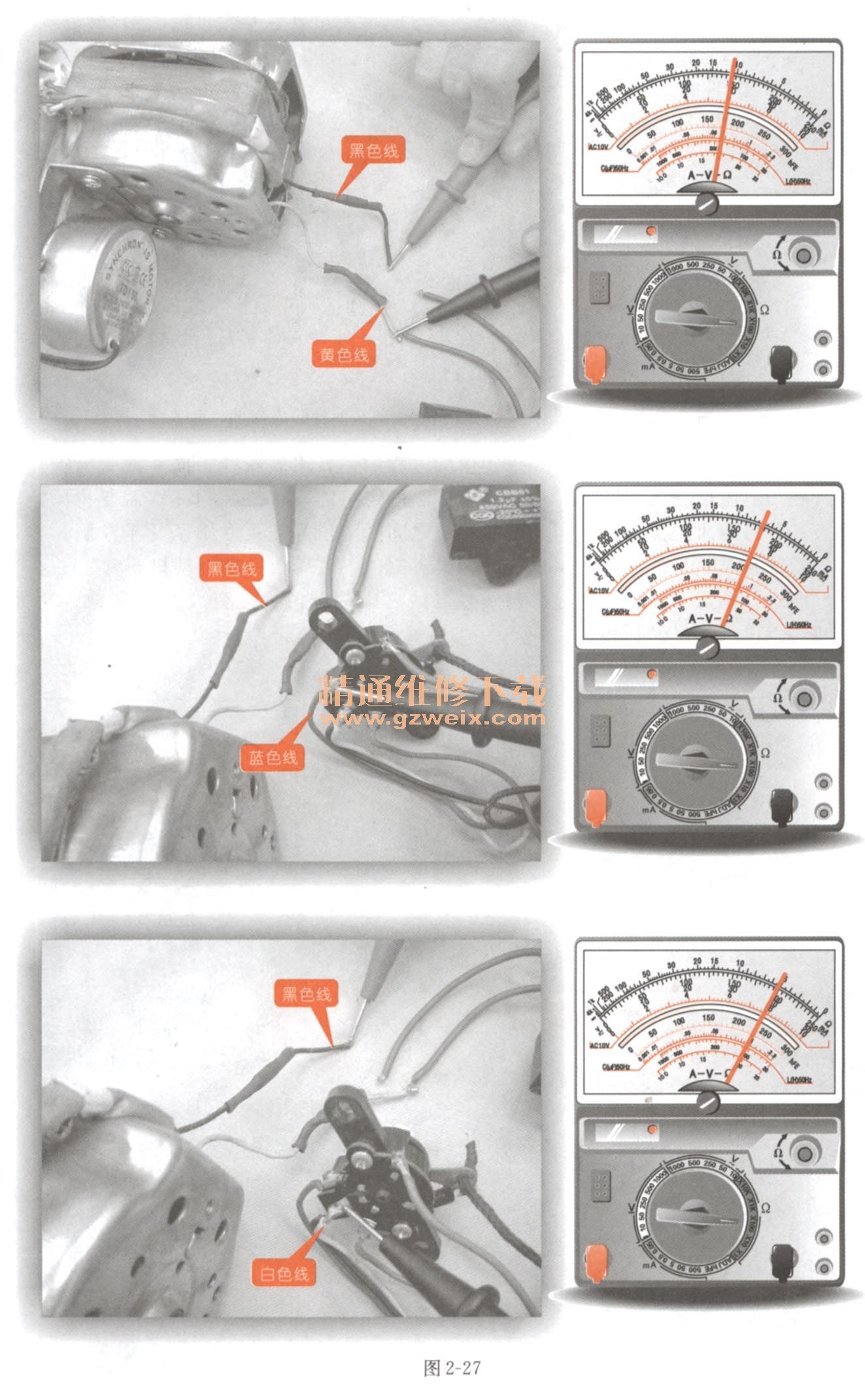

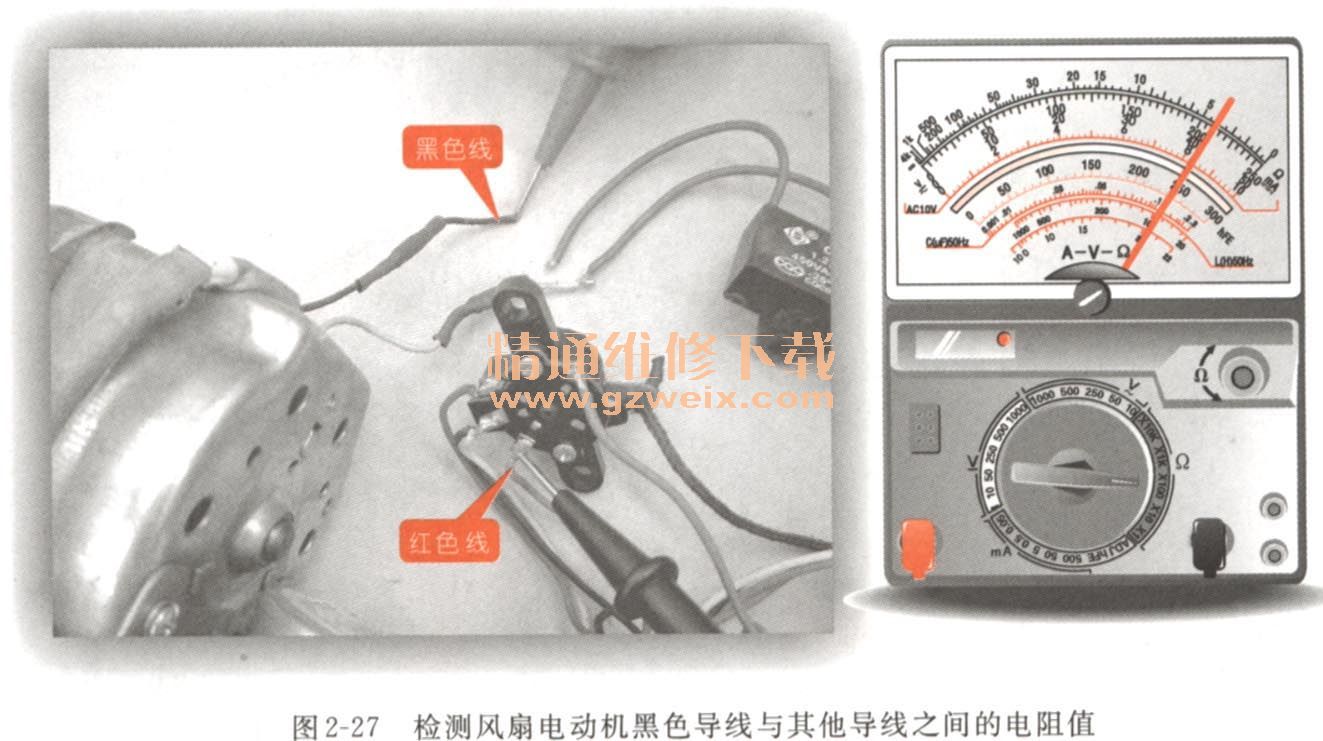

（7）检测时，使用万用表检测风扇电动机各导线之间的阻值，如图2-27所示，将万用表调整至R×100挡，用万用表的红、黑表笔分别检测风扇电动机各绕组之间的阻值。
（8）按照此种方法依次检厕，如果在检测过程中，万用表指针指向零或无穷大，或者检测时所测得的阻值为几十欧姆，均表明所检测的绕组之间有绕组损坏，需要将风扇电机进行更换；若检测时，黑色导线与其他各导线之间的阻值为几百欧姆至几千欧姆，并且检测时黑色导线与黄色导线之间的阻值始终为最大阻值，表明该风扇电动机正常。
（9）而经检测后，测得黑色导线与黄色导线之间的阻值为无穷大，如图2-28所示，由此可知，该电风扇已经损坏。
